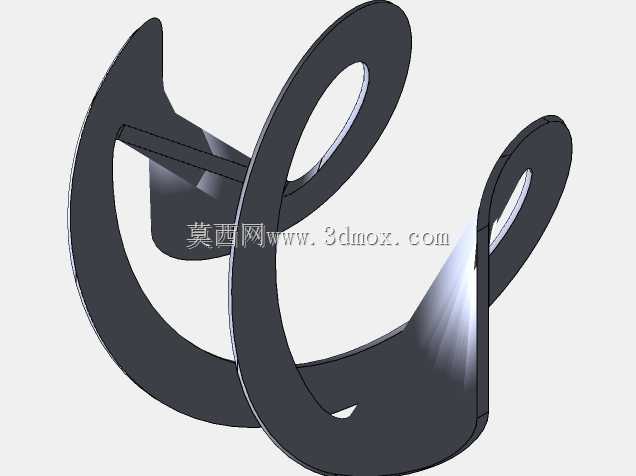

双环弹性卡接弯曲紧固连接件

该款弯曲结构弹性连接件，主要应用于小空间内的快速装夹与限位场景，常见于小型机电设备内部线束固定、薄型钣金件快速拼接、消费电子外壳卡扣装配等工况，能够在不使用额外紧固件的前提下，依靠自身弹性形变完成两个部件的卡合定位，大幅降低装配工序的耗时与零件成本。从功能特性来看，该零件采用一体化弯曲成型设计，无额外拼接焊缝或装配节点，整体依靠板材自身的弹性模量实现反复开合的卡接动作，两个对称布置的环形挂耳既可以作为手动掰动的施力点位，方便装配人员徒手完成拆装操作，也可以作为挂装点位配合销钉实现预定位，避免装配过程中零件移位脱落。中间的弧形弯曲段是核心的弹性形变区域，设计时通过控制弯曲半径与板材厚度的比值，将形变应力控制在材料的弹性屈服区间内，保证反复拆装后不会出现塑性变形导致的卡接力衰减，同时弧形过渡结构能够避免应力集中，提升零件的疲劳使用寿命。从设计思路层面，该零件摒弃了传统卡扣的单臂悬臂结构，采用双环对称的弯曲构型，在同等材料厚度下能够提供更均衡的卡紧力，不会出现单侧受力偏载导致的卡扣松脱问题，两端的翘起导向边能够在装配时自动引导卡入对应卡槽，降低装配对位的精度要求，适配流水线快速装配的作业需求。在安装边界方面，该零件整体占用空间紧凑，安装时仅需在被连接件上预留对应宽度的卡槽与两个环形挂耳的避让空间，不需要额外预留螺栓拧入的操作空间，尤其适合内部空间局促的小型设备使用，零件的板材厚度可根据实际卡接力需求调整，环形挂耳的开孔尺寸可适配不同直径的定位销，能够灵活适配多种安装场景的需求，同时一体化的成型工艺也适合大批量冲压生产，能够有效控制单件的制造成本，在小载荷快速连接场景下具备很高的实用价值。
