实验室全自动血液细胞分析仪结构设计

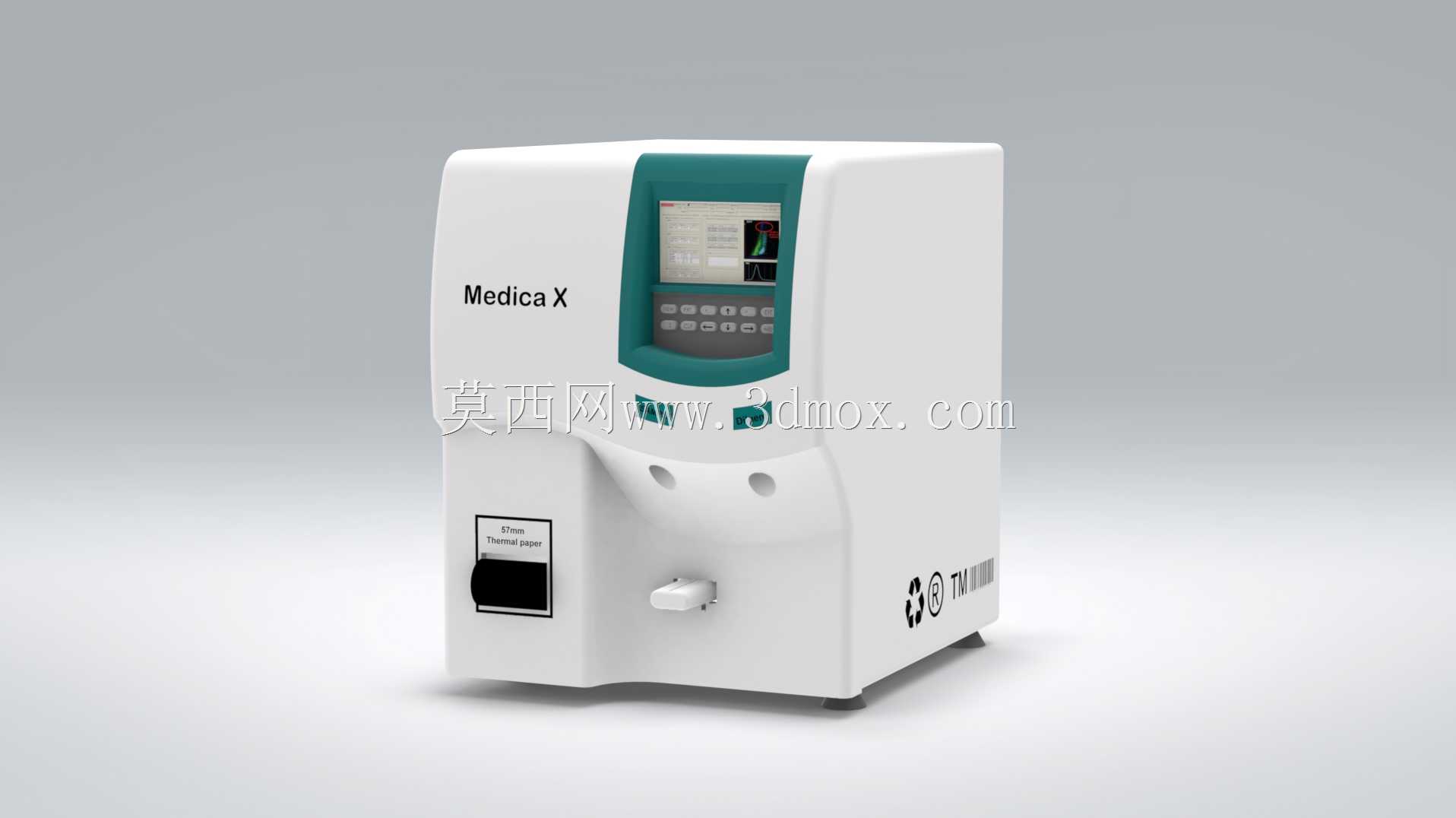

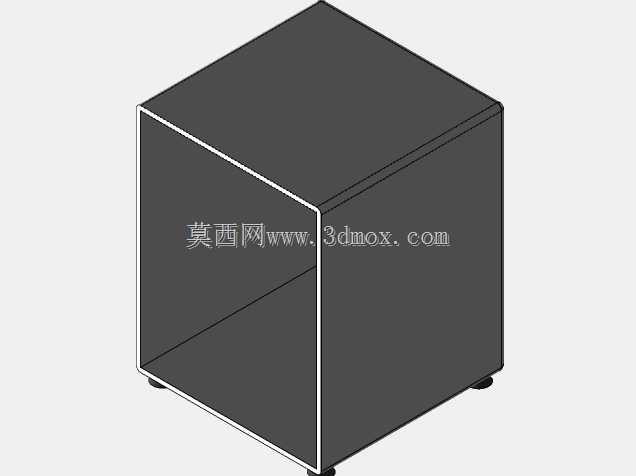

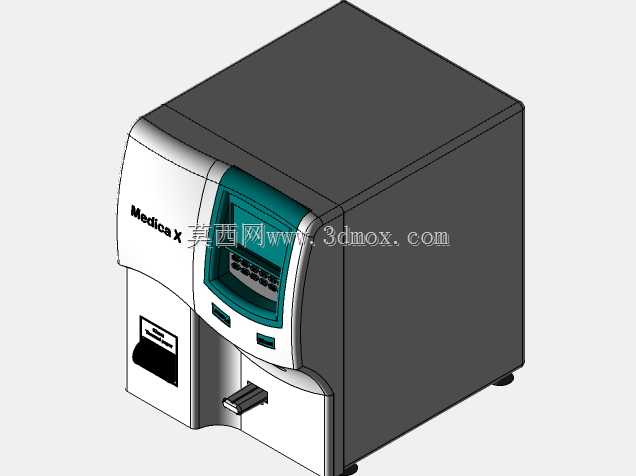

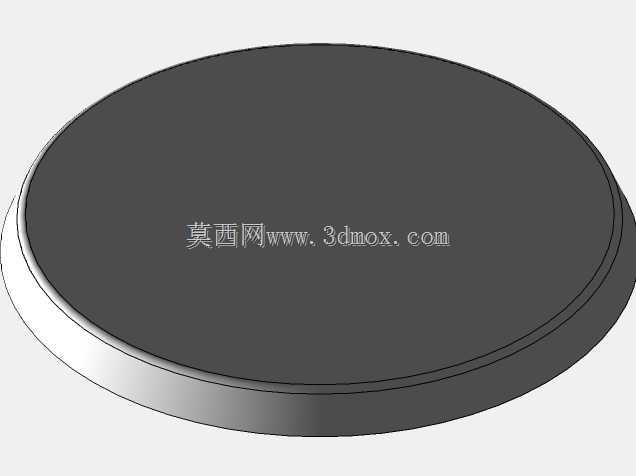

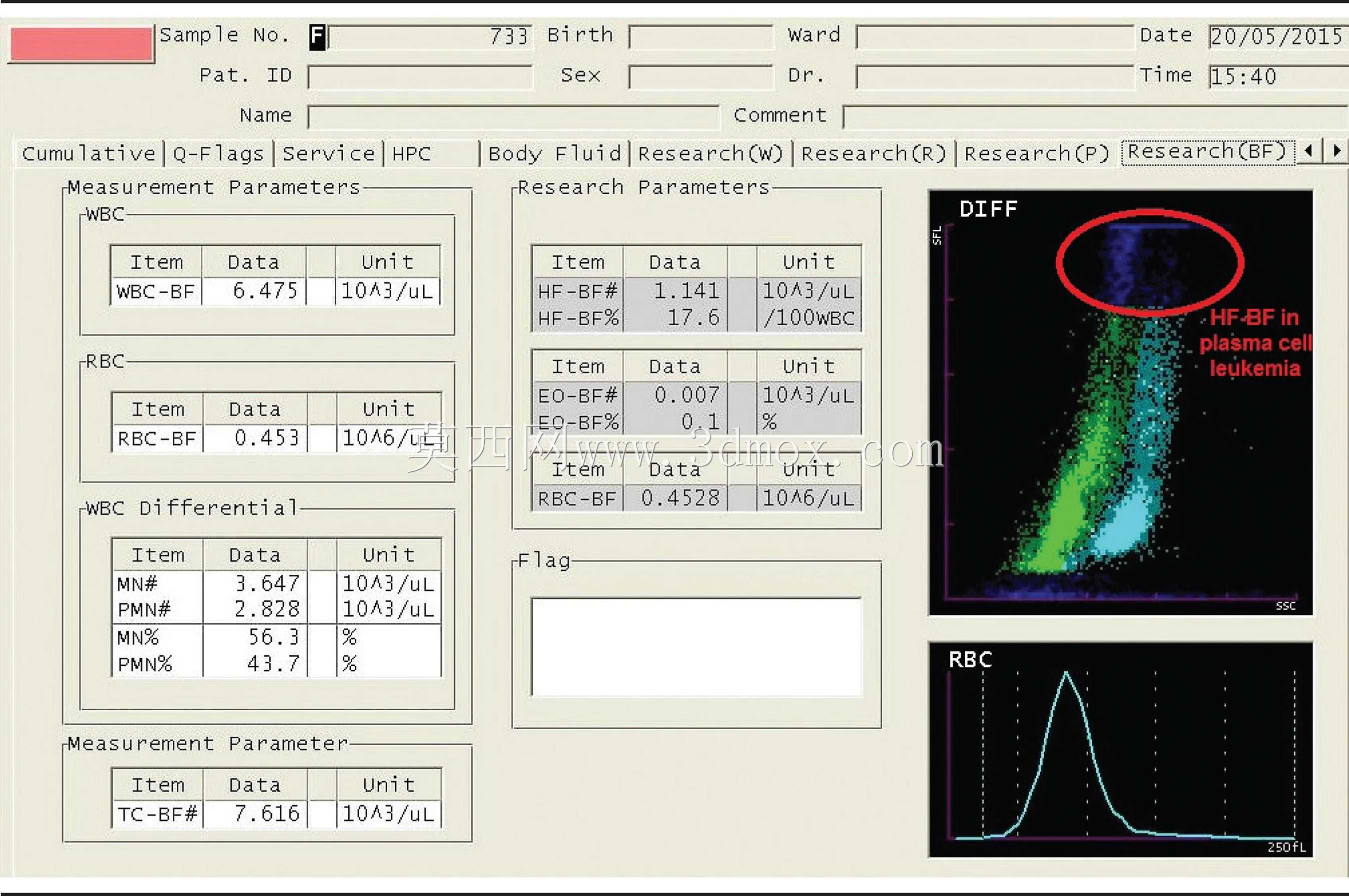

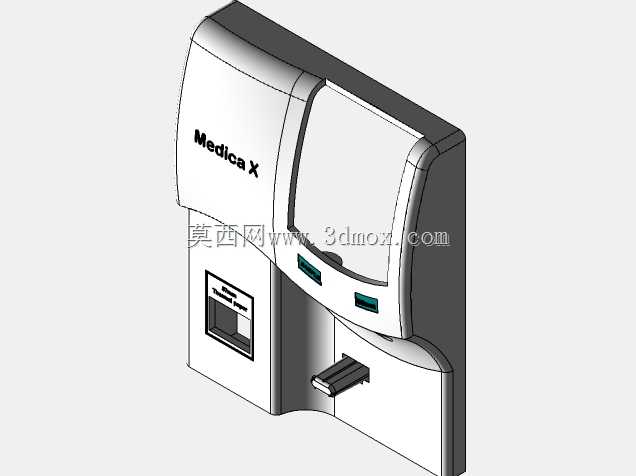

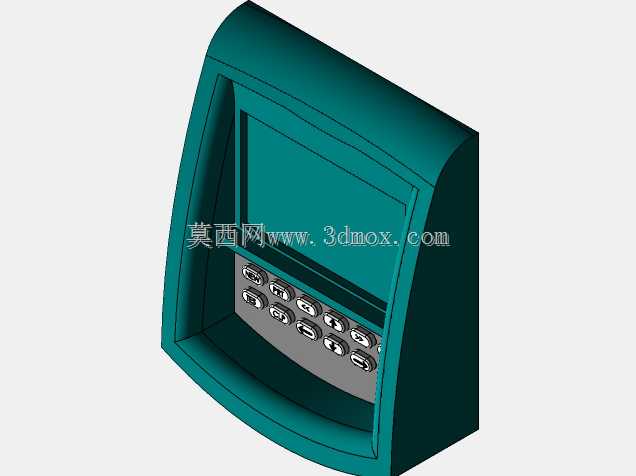

这款设备主要面向临床检验实验室、基层医疗机构检验科室场景，用于全血样本的血细胞分类计数检测，也就是常说的血常规检测工作，可完成红细胞、白细胞、血小板等多项血液参数的快速定量分析，替代传统人工镜检的低效操作，大幅提升样本检测效率与结果一致性，满足日常门诊、住院样本的批量检测需求。设备整体采用立式紧凑化结构设计，外壳以医用级白色工程塑料为主，操作区域搭配深青绿色装饰面板区分功能区，既符合医疗设备洁净规整的视觉要求，也能让操作人员快速识别操作区域。正面上方集成触控显示屏与实体按键组合的操作单元，屏幕可实时显示检测进度、样本结果与设备状态，实体按键适配戴手套操作的场景，避免触控误触；屏幕下方设置样本进样位与废液、耗材更换口，进样位采用开放式设计，既支持手动单样本进样，也可适配配套的样本架实现批量自动进样，下方的打印模块可直接输出检测报告，无需额外外接打印设备，减少桌面设备占用空间。设计过程中充分考虑实验室台面安装边界，整体宽度控制在40厘米以内，深度控制在45厘米左右，高度不超过50厘米，可直接放置在标准实验室检验台面上，无需额外改造安装空间，底部设置可调防滑脚垫，可适配不同平整度的台面，避免设备运行震动影响检测精度。设备侧面预留散热通风槽与维护开盖，日常维护时无需完全拆解外壳，即可完成液路模块、检测模块的清洁与耗材更换，降低运维难度。内部结构采用模块化分区设计，将液路单元、光学检测单元、电路控制单元独立分隔，避免液路渗漏影响电路安全，同时各模块采用快拆接口设计，故障时可快速更换对应模块，缩短设备停机时间。外壳边角全部做圆弧过渡处理，避免日常操作时磕碰划伤，符合医疗设备的安全设计规范，整体外观简洁流畅，表面无多余凸起与清洁死角，可使用常规医用消毒剂直接擦拭表面，满足实验室日常消杀要求。
