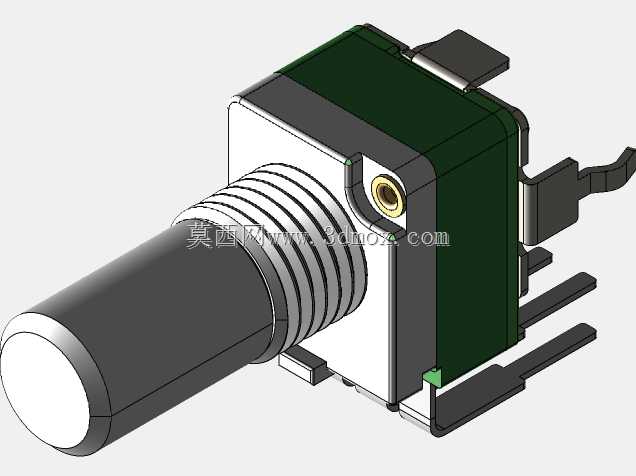

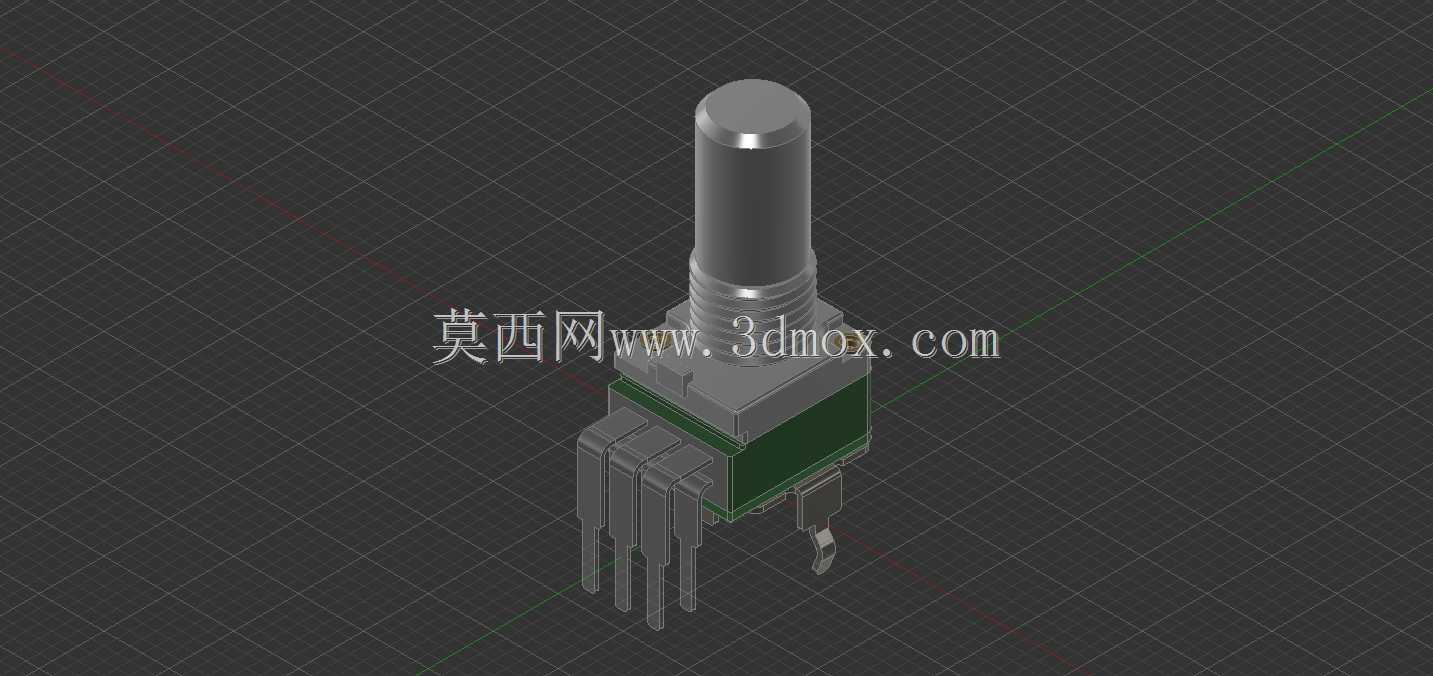

阿尔法双组垂直印制电路板电位器结构

这款双组垂直安装电位器，主要面向印制电路板直插装配场景设计，广泛应用在音频调控设备、工业控制信号调节模块、消费类电子音量与参数调节回路、小型机电设备的信号校准单元中，作为可变电阻类调控元件承担信号分压、回路电流调节、参数阈值设定的核心作用，能够在紧凑的板载空间内实现两组独立电位调节通道的同步布设，大幅缩减多通道调控场景下的电路板占用面积。从功能特性来看，该电位器采用同轴双组独立电阻体结构，两组调节单元共用同一操作转轴，可实现同步或分路的电阻值调节，适配需要双路参数匹配调控的电路场景，比如立体声音频设备的双声道音量同步调节、工业传感回路的双路信号增益校准，相比单组电位器并排安装的方案，能彻底避免两组调节的同步偏差问题，提升调控操作的一致性。设计过程中，重点围绕板载垂直安装的空间边界做了结构优化：引脚采用直插式排布，完全匹配常规印制电路板的通孔焊接工艺，引脚间距符合通用电子元件的布板规范，无需额外设计转接固定结构即可直接完成波峰焊或手工焊接装配；主体基座采用耐高温绝缘材质，能够耐受电路板焊接过程中的高温冲击，避免焊接过程中出现基座形变、内部电阻体移位的问题；转轴部分做了加长滚花设计，既可以适配不同厚度的设备面板安装，也能提升旋钮装配后的摩擦力，防止旋钮使用过程中出现打滑松脱；侧面预留的固定卡扣结构，可在插接电路板后与板体形成辅助卡合，提升元件在振动工况下的连接可靠性，避免长期使用后引脚出现虚焊脱落。外形尺寸方面，整体结构沿转轴轴向垂直布设，主体基座的长宽尺寸控制在极小范围内，不会占用电路板上过多的表层布线空间，引脚伸出长度适配常规厚度的印制电路板焊接要求，转轴长度预留了面板装配的余量，既可以直接在裸板上使用，也可以穿过设备外壳面板装配外置调节旋钮，适配不同的设备组装需求。在结构细节上，双组电阻体之间设置了绝缘隔离层，避免两组调节回路之间出现信号串扰，保证信号调节的精度；转轴与基座之间设置了阻尼结构，调节时的转动阻尼均匀顺滑，没有卡顿或松动感，能够让使用者精准定位到需要的参数位置，同时长期使用后也不会出现转轴松旷、阻值漂移的问题，满足工业级场景下的长期使用寿命要求。
