辐条式槽型传动轮结构设计

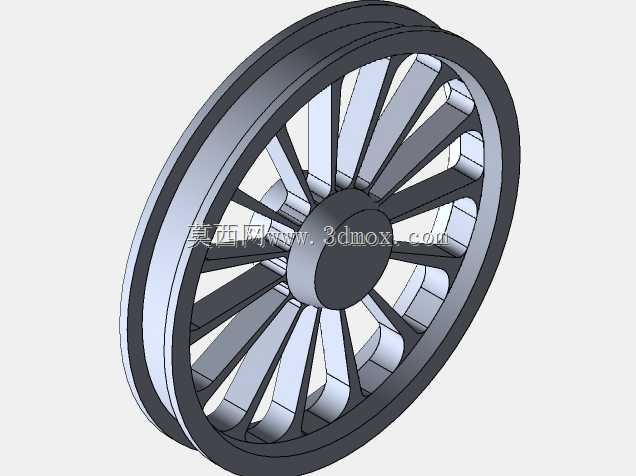

这款辐条式槽型传动轮，主要应用于中小载荷的机械传动场景，常见于轻工输送设备、小型动力传递机构、教学实训演示装置当中，作为动力传递的核心回转部件，承担着传递扭矩、改变传动方向、匹配传动比的核心作用，能够在平稳运转的前提下，将输入端的动力稳定传导至从动端，保障整套传动链路的运行可靠性。从实际用途来看，该轮体适配带传动的安装场景，外圈的双槽结构可以匹配对应规格的传动带，避免传动过程中出现皮带跑偏、滑脱的问题，相比实心轮结构，辐条式的设计能够在保证轮体结构强度的前提下，大幅降低轮体自身重量，减少回转过程中的转动惯量，降低动力输入端的启动负载，同时也能减少材料消耗，控制零部件的生产制造成本。在产品功能特性上，该轮体采用中心轮毂加均匀分布辐条再加外圈轮缘的三段式结构，中心轮毂位置预留了轴安装孔，能够与对应直径的传动轴紧密配合，传递扭矩的过程中可以保证轮体与轴的同轴度，避免高速回转时出现偏心抖动的问题；均匀排布的变截面辐条从轮毂位置向外延伸至轮缘，每根辐条的受力经过优化，能够均匀承担传动过程中的径向载荷与周向扭矩，避免局部应力集中导致的轮体变形、辐条断裂问题；外圈的轮缘做了加厚处理，带槽的表面粗糙度经过设计优化，既可以保证与传动带之间有足够的摩擦力，减少传动打滑的概率，又能降低传动带的磨损速率，延长传动带的使用寿命。从设计思路来看，这款轮体在设计阶段优先平衡了结构强度与自重的关系，没有采用冗余的实心结构，而是通过圆周均布的辐条来承载载荷，辐条的截面从轮毂端到轮缘端做了渐变处理，靠近轮毂的位置截面更厚，匹配轴连接位置的应力集中特性，靠近轮缘的位置截面适当收窄，在不降低承载能力的前提下减少材料用量；轮缘的槽型尺寸严格匹配对应传动带的截面规格，槽的侧壁角度经过优化，能够保证传动带与槽壁的接触面积最大化，提升传动效率。在外形尺寸与安装边界上，该轮体的外径、轮毂直径、轮缘宽度、轴孔直径都经过标准化适配，能够直接替换同规格的常规传动轮，安装时只需要保证传动轴与轴孔的配合公差，将轮体轴向定位牢固即可，不需要额外改动周边的安装结构，轮体的轴向尺寸紧凑，不会占用过多的安装空间，适配安装空间有限的紧凑型传动机构，回转过程中辐条之间的空隙也能带动周边空气流动，起到一定的散热作用，避免长时间运转时轮体与传动带摩擦积攒过多热量，影响零部件的使用寿命。
