手动换挡操纵选择控制机构

该手动操纵选择机构主要应用于需要人工切换多档位传动路径的机械设备与特种作业车辆的操控系统中，常见于小型工程机械、农用作业装备、改装特种车辆以及老式工业传动设备的档位切换环节，作为操作人员与设备传动系统之间的直接交互部件，承担着传递操控指令、切换传动啮合位置、锁定档位状态的核心作用，能够让操作人员通过扳动操作杆完成不同动力输出路径的选择，实现设备转速、转向或者作业模式的快速切换。

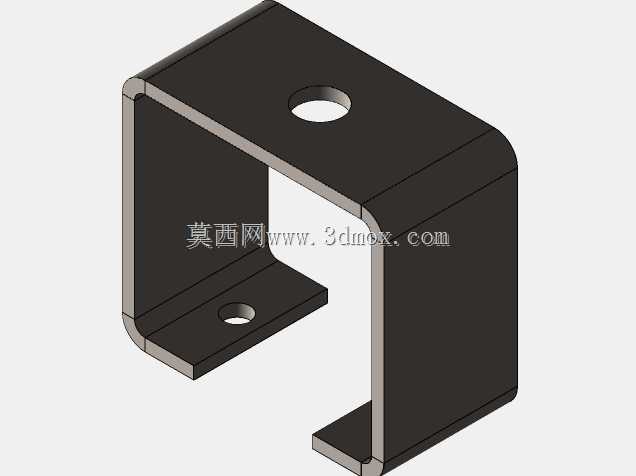

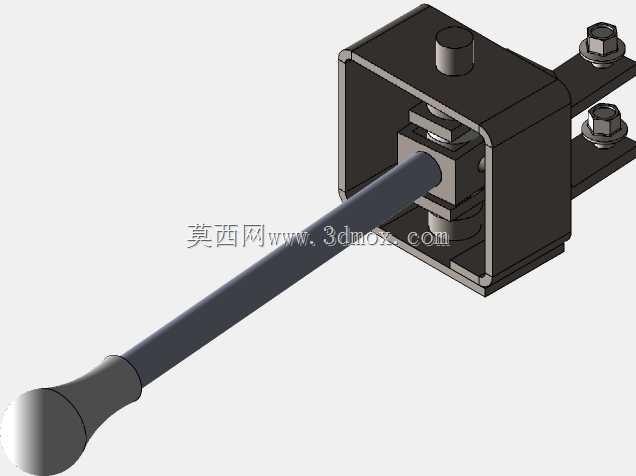

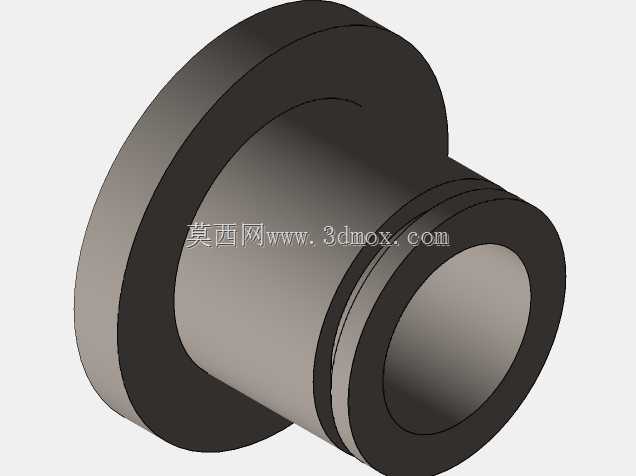

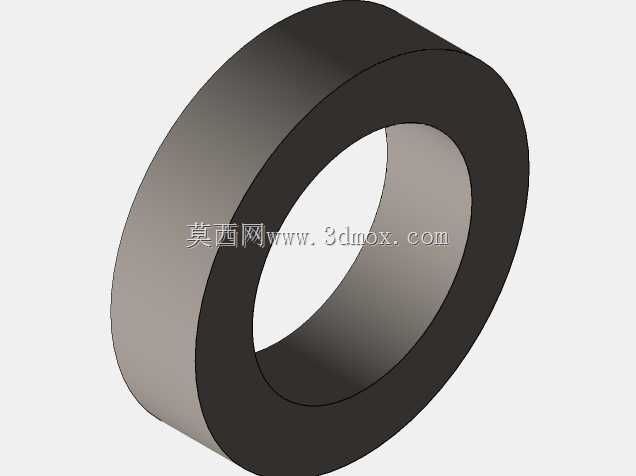

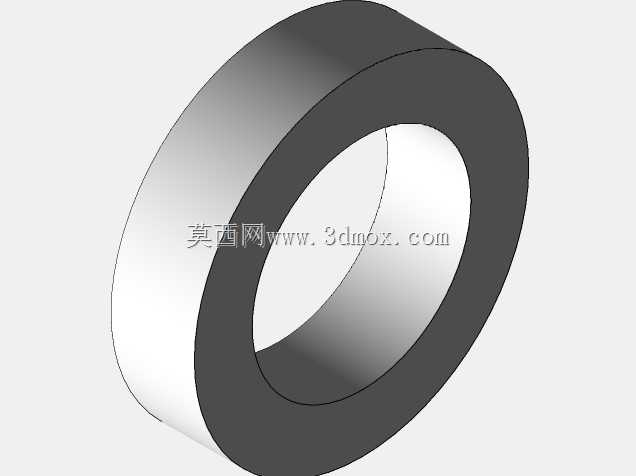

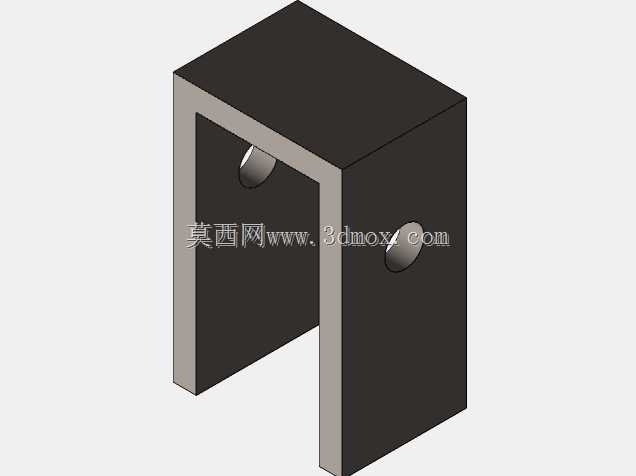

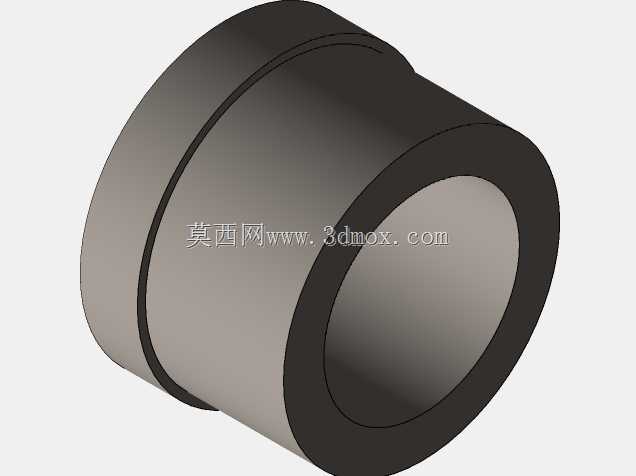

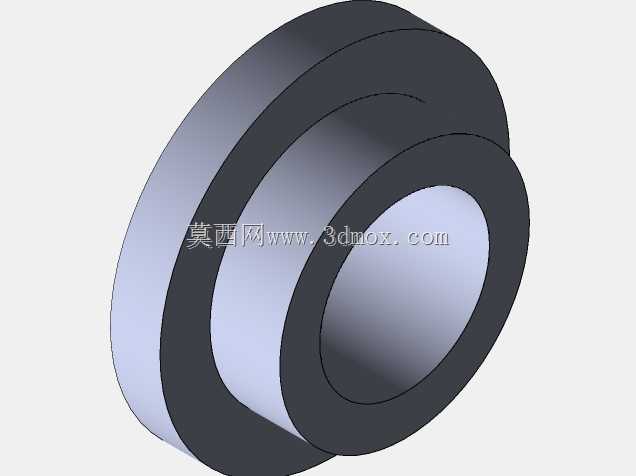

从功能特性来看，该机构采用刚性框架式主体结构，外部为折弯成型的方形安装壳体，内部设置有滑块式档位切换组件，长操作杆从壳体侧部伸出，末端配备符合人体工学的握持手柄，操作人员握持手柄扳动时，可带动内部滑块沿预设导向槽滑动，推动内部的拨叉组件完成档位的啮合与脱开动作；壳体侧部延伸出带螺栓孔的安装支耳，通过两颗锁紧螺栓即可将整个机构固定在设备的安装基座上，安装支耳预留的安装间隙可适配小范围的安装位置偏差，降低现场装配的精度要求。

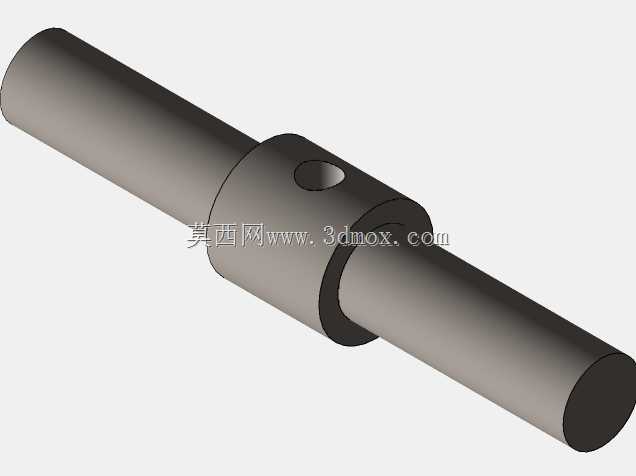

在设计思路上，该机构优先考虑手动操控的手感可靠性与档位锁定的稳定性，内部滑块与壳体之间设置有定位钢珠与弹簧结构，当操作杆扳动到对应档位位置时，钢珠会卡入滑块对应的定位凹槽内，为操作人员提供清晰的档位吸入感，同时避免设备运行过程中因振动出现档位自动脱开的问题；操作杆与内部滑块采用铰接连接结构，可适配扳动过程中的角度变化，避免杆件出现卡滞；壳体采用开放式的装配结构，各个部件均可单独拆解，后期维护时无需整体更换机构，仅需更换磨损的定位钢珠、滑块或者操作杆即可，大幅降低设备的全生命周期维护成本。

从安装边界与尺寸适配来看，该机构整体结构紧凑，方形壳体的长宽尺寸控制在较小范围内，不会占用过多的设备安装空间，操作杆的伸出长度经过优化，既保证操作人员扳动时拥有足够的力臂，降低操控所需的力度，又不会因为杆长过长导致操控行程过大影响操作效率；安装支耳的螺栓孔间距符合通用小型操控机构的安装尺寸规范，可直接替换同类型的老旧选档机构，无需对设备原有安装基座进行二次改造，具备较强的适配通用性。机构的所有活动部件均设置在壳体内部，可有效阻挡作业环境中的粉尘、碎屑进入活动配合面，减少部件磨损，适配多粉尘、多杂物的复杂作业场景。
