工业级线材矫直加工设备结构设计

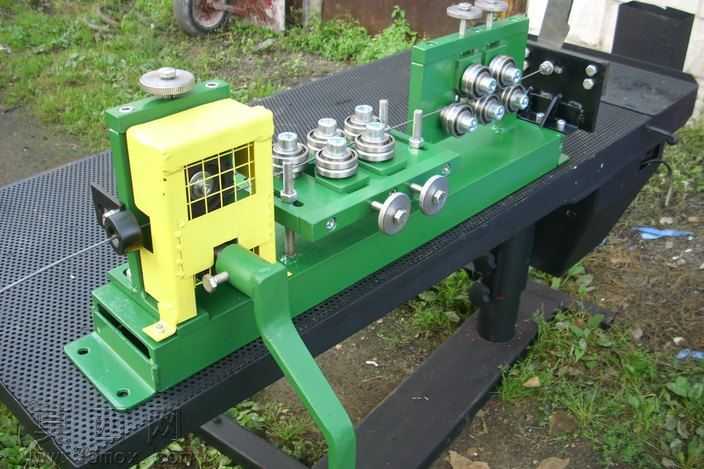

本作品为针对金属线材校直工序设计的专用加工设备三维模型，建模阶段采用SolidWorks完成全参数化零件构建与装配校验，对设备各功能模块进行了1:1等比例还原，可直接用于结构验证、工程出图与教学演示。模型整体采用卧式长机架布局，主体机架以型钢焊接结构为设计原型，建模时通过拉伸、切除、阵列等特征还原了机架的安装基准面、螺栓孔位与加强筋结构，表面赋予墨绿色金属漆材质，模拟工业设备常用的涂装效果，同时对机架的安装平面做了平面度基准约束，保证后续各功能部件装配的同轴度与位置精度。设备核心矫直单元采用多组交错排布的矫直辊组结构，建模时对每一组矫直辊的辊型、轴承安装位、调节丝杆结构做了精细化还原，其中水平与垂直方向交错布置的矫直辊可对不同线径的金属线材形成多点反复弯曲施压，消除线材内部的残余应力，实现线材的直线度校正；每组矫直辊配套的调节机构采用丝杆滑块结构，建模时还原了调节手轮、锁紧螺母、滑块导轨的配合关系，可直观展示矫直压力的调节逻辑。进料端设计有导向定位机构，通过带导向孔的定位套对送入的线材做初始导向，避免线材进料时出现偏斜；出料端配套设计有牵引送料与定长切断的安装位结构，预留了牵引辊、切断刀具的装配接口，可扩展实现连续送料、定长裁切的一体化功能。渲染阶段采用工业产品写实渲染方案，对金属加工面赋予磨砂金属材质，对传动辊、调节手轮等机加工零件赋予镀铬亮面材质，对橡胶压辊赋予哑光橡胶材质，通过光影效果突出各部件的装配层次与结构关系。设计过程中重点考量了设备的易维护性，所有轴承安装位都设计了可拆卸的轴承端盖结构，调节机构的外露部件都预留了润滑注油位置，机架底部设计有可调式地脚安装孔，可适配不同车间地面的安装调平需求；整体结构紧凑，功能分区清晰，可直观展示线材从进料导向、多辊矫直到出料输送的完整加工流程，能够为同类线材加工设备的设计优化、结构改进提供直观的三维参考，也可作为机械设计教学中专用加工设备结构讲解的演示案例。
