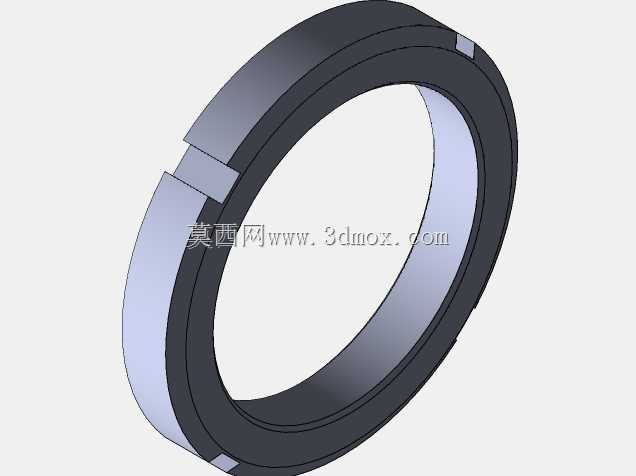

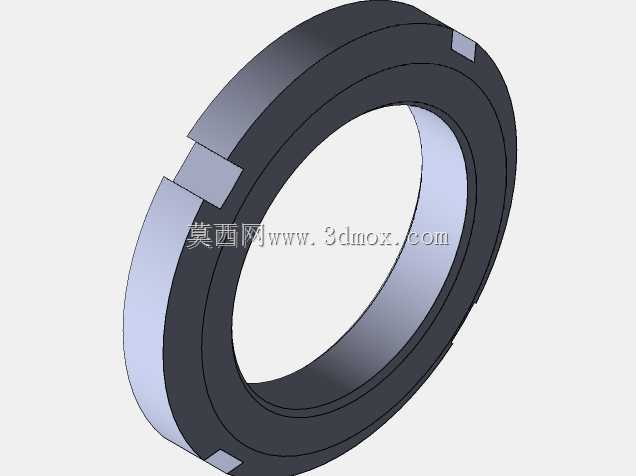

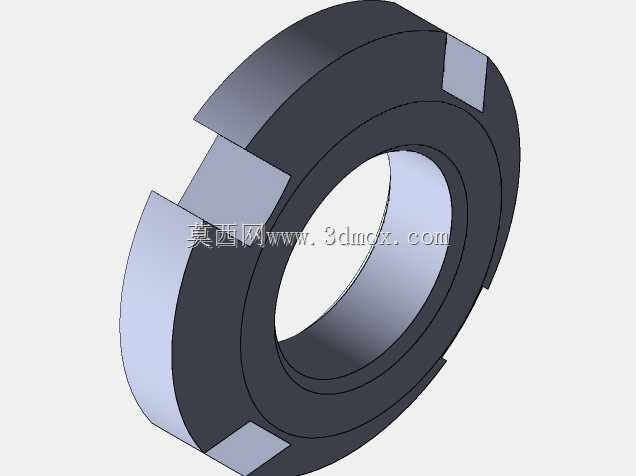

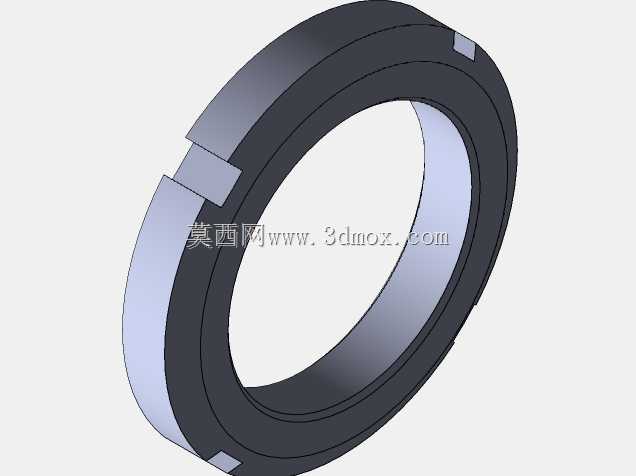

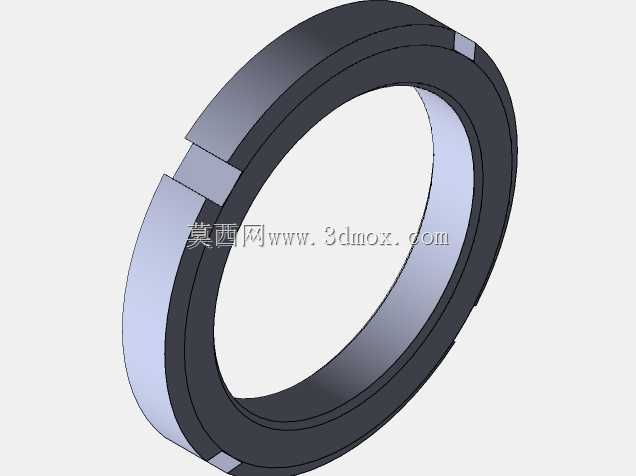

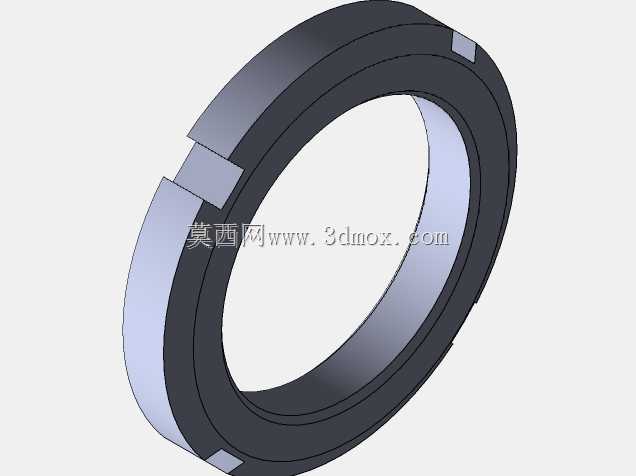

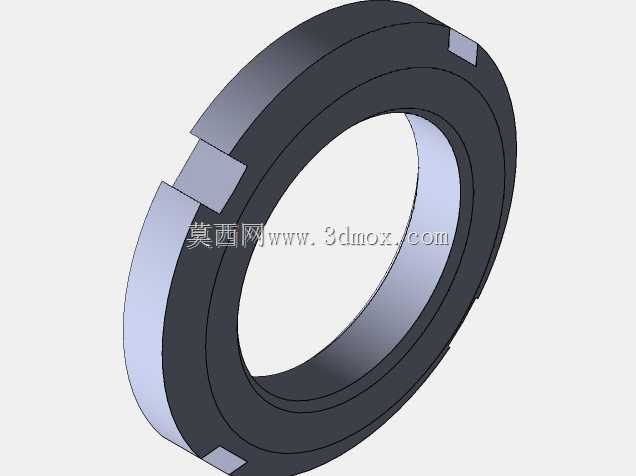

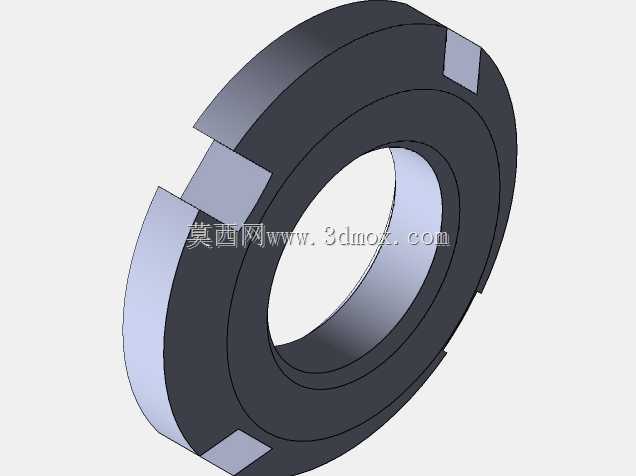

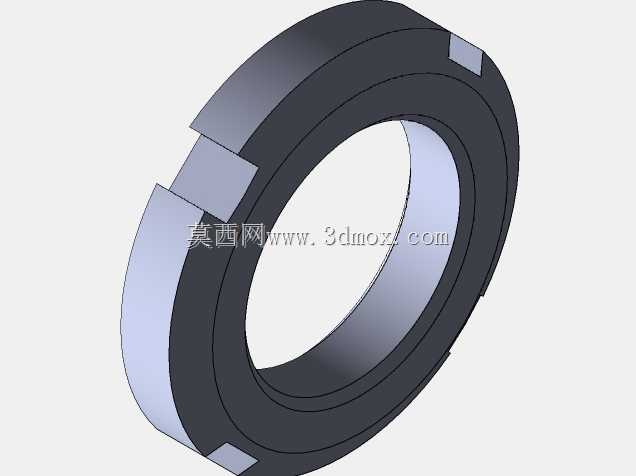

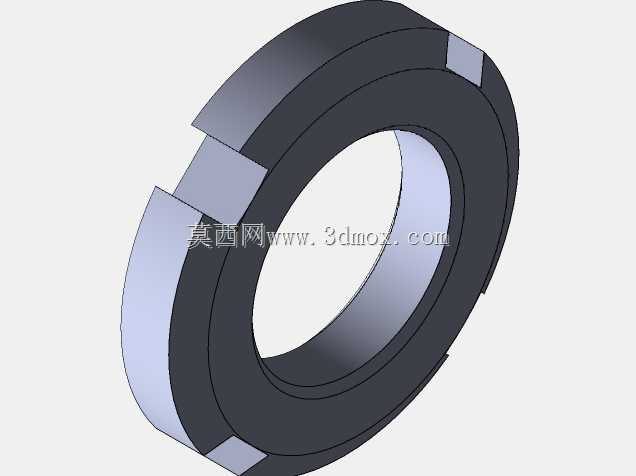

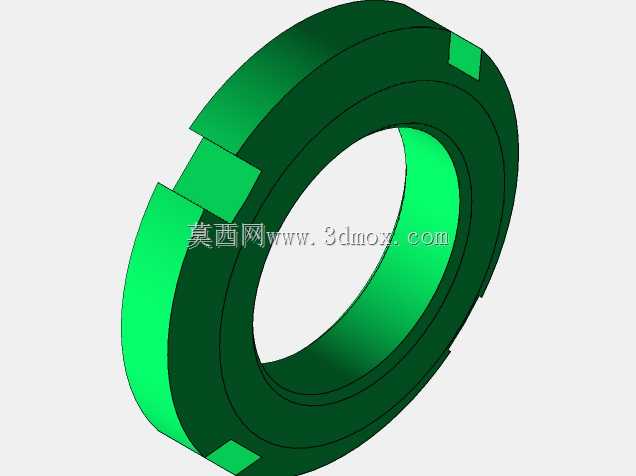

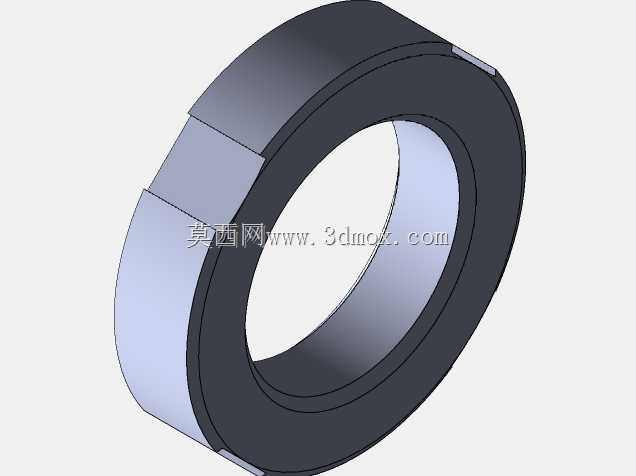

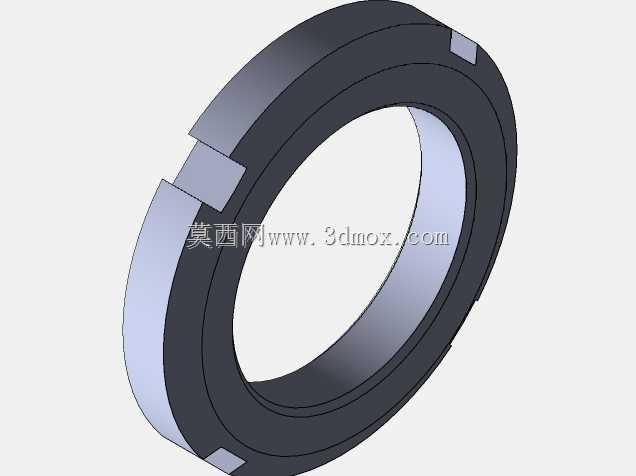

带周向卡槽的环形锁紧止动零件

这款带周向卡槽的环形锁紧止动零件，主要应用于各类机械传动系统的轴向限位与周向止动场景，常见于机床主轴组件、减速机输入输出轴端、电机轴装配结构以及重载输送设备的辊筒轴定位环节，能够在设备持续运转、承受交变轴向载荷与周向扭矩的工况下，避免轴上配套的轴承、齿轮、传动轮等零部件发生轴向窜动或周向跟转，保障整套传动链路的装配精度与运行稳定性。从实际用途来看，该零件属于轴系装配中的辅助紧固类零件，通常配套圆螺母使用，安装时零件内圈套入轴端对应卡槽位，外圈的凸起卡块嵌入轴承座或机座的预留凹槽内，当配套圆螺母拧紧抵靠在轴承内圈端面后，该止动件能够通过自身的卡接结构抵消圆螺母受到的轴系回转反向力矩，杜绝螺母在设备长期振动、正反转切换过程中出现松脱移位的问题，相比普通的弹垫、平垫防松结构，这种带多卡槽的止动结构能够承受更大的扭矩载荷，防松可靠性更强，尤其适合中重载、频繁启停的工业设备使用场景。在功能特性设计上，该零件采用环形等厚基体结构，内孔尺寸与适配轴径保持精准的间隙配合公差，既能够保证装配时顺利套入轴段，又不会因配合间隙过大导致定位偏移；周向均匀分布的多个矩形卡槽，既可以根据装配需求选择对应位置的卡块嵌入机座槽位，降低装配时的对位难度，又能够将周向承受的止动力矩均匀分散到多个卡块上，避免单个卡块因应力集中发生断裂失效；零件的两个端面均采用高精度平面加工，装配后能够与圆螺母端面、轴承端面完全贴合，保证轴向压紧力均匀传递，不会出现偏载导致的轴系跳动问题。设计思路上，这款零件优先考虑了装配便捷性与工况耐用性的平衡，没有采用复杂的异形结构，整体以回转体为基础，仅在外缘加工均匀分布的凸起卡块，既降低了加工时的材料损耗与加工难度，又能够通过对称的结构设计保证零件自身的动平衡性能，适配高转速轴系的使用需求；卡块的宽度与突出高度经过受力校核，既保证卡接后有足够的抗剪切强度，又不会因卡块尺寸过大占用过多的机座装配空间。在外形尺寸与安装边界方面，该零件的内孔直径适配常规标准轴径系列，外圈最大直径小于配套圆螺母的对角尺寸，安装时不需要额外扩大轴承座的避让空间，零件整体厚度控制在较小范围内，不会额外增加轴系的轴向装配尺寸，能够适配紧凑结构的设备装配需求；安装时仅需要在轴端加工对应宽度的环槽、在机座对应位置加工与卡块匹配的浅槽即可完成装配，不需要额外设计复杂的固定结构，能够有效降低整套轴系的加工与装配成本。
