松乐SRD-05VCD五脚电磁继电器

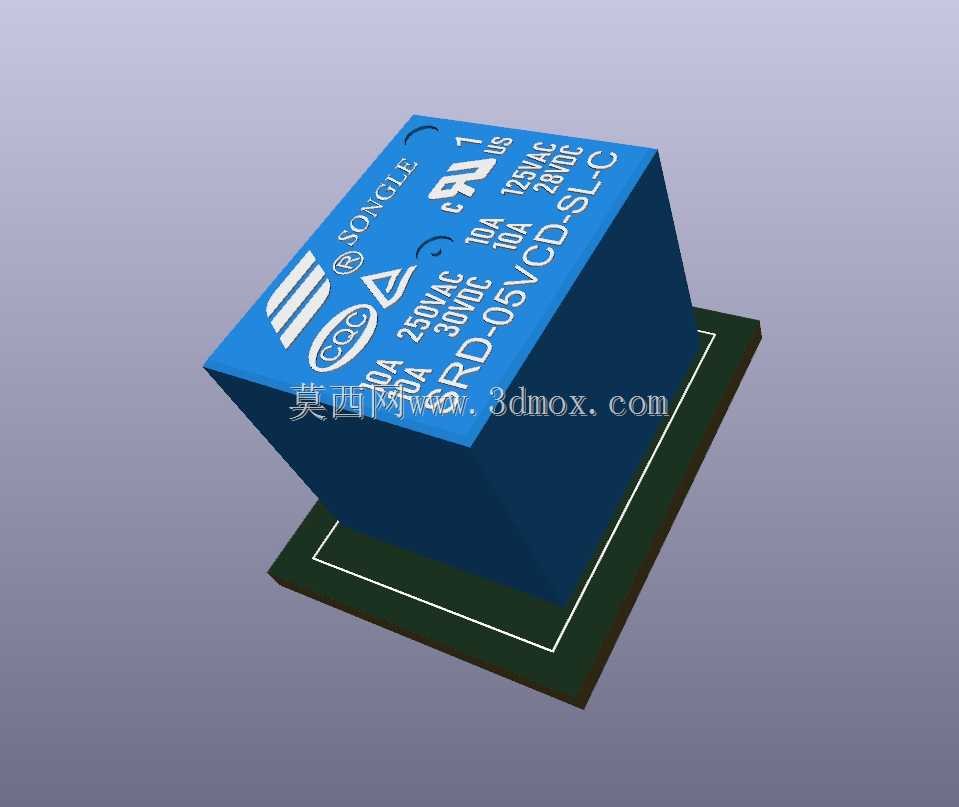

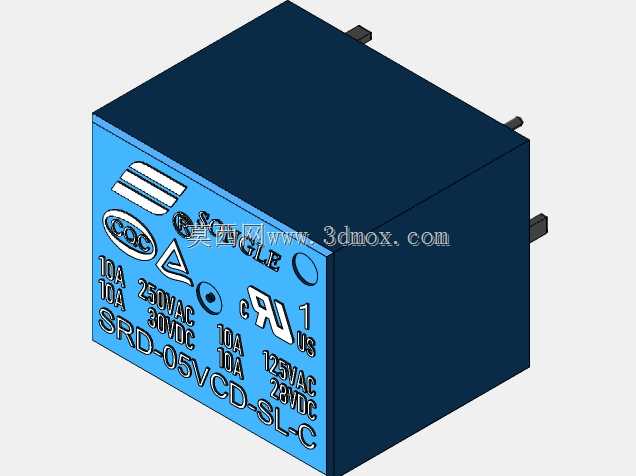

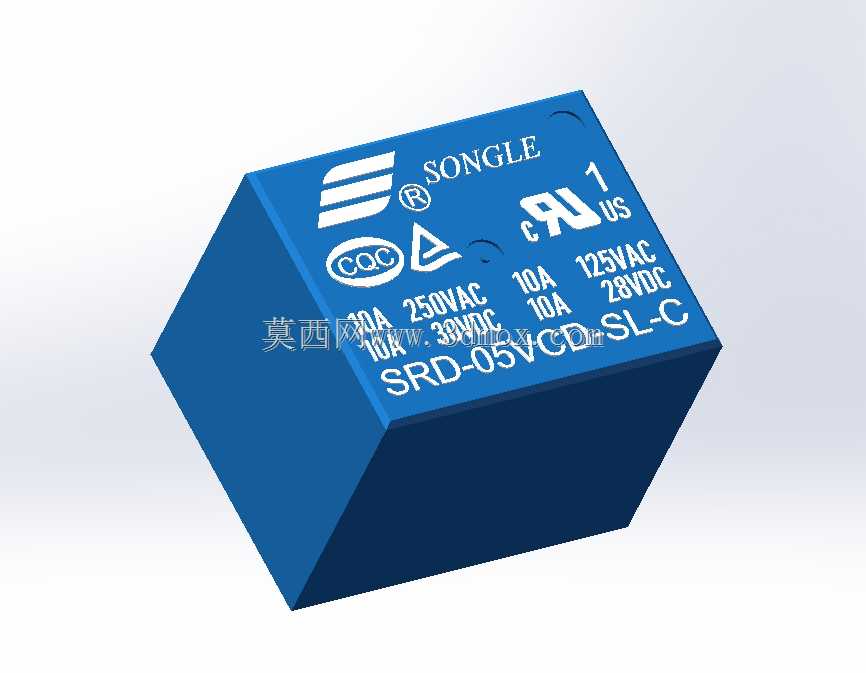

这款五脚电磁继电器是低压控制回路中极为常用的通断执行元件，广泛应用在家电控制板、小型自动化装置、智能家居模组、消费电子供电回路、低压配电信号转接等场景中，核心作用是通过小电流控制信号驱动触点动作，实现大电流负载回路的通断切换，同时完成控制回路与负载回路的电气隔离，避免强电干扰弱电控制信号，提升整套电路的运行稳定性与操作安全性。该款继电器为标准塑封蓝色外壳结构，外壳表面清晰标注了触点额定负载参数，其中交流负载端可承载10A电流下250VAC的通断需求，直流负载端可支持10A电流下30VDC、以及对应参数下125VAC、28VDC的负载通断，能够覆盖绝大多数民用、工业小型低压设备的控制需求，五脚引脚布局对应一组常开、一组常闭触点搭配线圈供电引脚的经典结构，可同时实现单路负载的通断控制与状态信号反馈，适配各类常见的PCB板卡安装需求。在设计层面，这款继电器的三维结构严格还原实物的安装边界与外形尺寸，外壳采用立方体规整造型，边角做了微小的圆弧过渡处理，避免生产组装过程中划伤操作人员或周边线材，引脚的排布间距、伸出长度、引脚直径都完全匹配实物的量产规格，能够直接用于PCB Layout阶段的封装匹配验证、板卡组装干涉检查、整机结构装配模拟，帮助设计人员在开模或打样前就确认继电器与周边电容、电阻、接线端子等元器件的空间距离，避免出现安装时元件顶壳、引脚长度不足无法过波峰焊、触点动作空间被周边结构件遮挡等问题。从实际使用的角度来看，这款继电器的线圈驱动电压为5V直流，可直接匹配绝大多数单片机、控制芯片的IO口输出电平，无需额外增设电平转换电路，大幅简化控制板的设计复杂度，塑封外壳能够起到一定的防尘、防溅作用，适配常规室内使用场景的防护需求，触点采用合金材质，具备足够的电气寿命与机械寿命，可满足日常频繁通断的使用要求。在进行整机结构设计时，这款三维模型能够帮助设计人员精准预留继电器的安装空间，确认继电器顶部与设备外壳的安全距离，预留足够的散热空间避免继电器长时间工作温升过高影响寿命，同时可以模拟接线时的线材弯折空间，确保生产组装工序能够顺畅完成，减少打样阶段的反复修改成本，提升产品开发效率。
