外槽轮式间歇传动机构结构设计

该机构是典型的外啮合槽轮间歇传动结构，也就是常说的日内瓦机构，是自动化生产场景中实现步进间歇输送、工位转位的核心传动构件，广泛应用于多工位自动化装配线、包装机械的送料工位、轻工机械的间歇进给单元、机床的转位刀架、电影放映机的胶片输片结构中，能够将主动件的连续匀速旋转运动，转化为从动槽轮的周期性间歇转动，实现工位间的精准步进停顿与转位动作，满足生产过程中工件在不同工位依次完成加工、检测、装配的动作需求。

从功能特性来看，该机构结构紧凑，传动过程平稳无刚性冲击，在进入和退出啮合的阶段带有缓冲过渡特性，相比棘轮间歇机构，其传动噪音更低、转位定位精度更高，每次转位的角度固定，可根据槽轮的槽数设计不同的分位角度，适配4工位、6工位、8工位等不同的多工位布局需求，机构在停顿时具备自锁特性，无需额外加装定位锁止结构即可保持工位位置稳定，大幅简化了配套设备的结构设计。

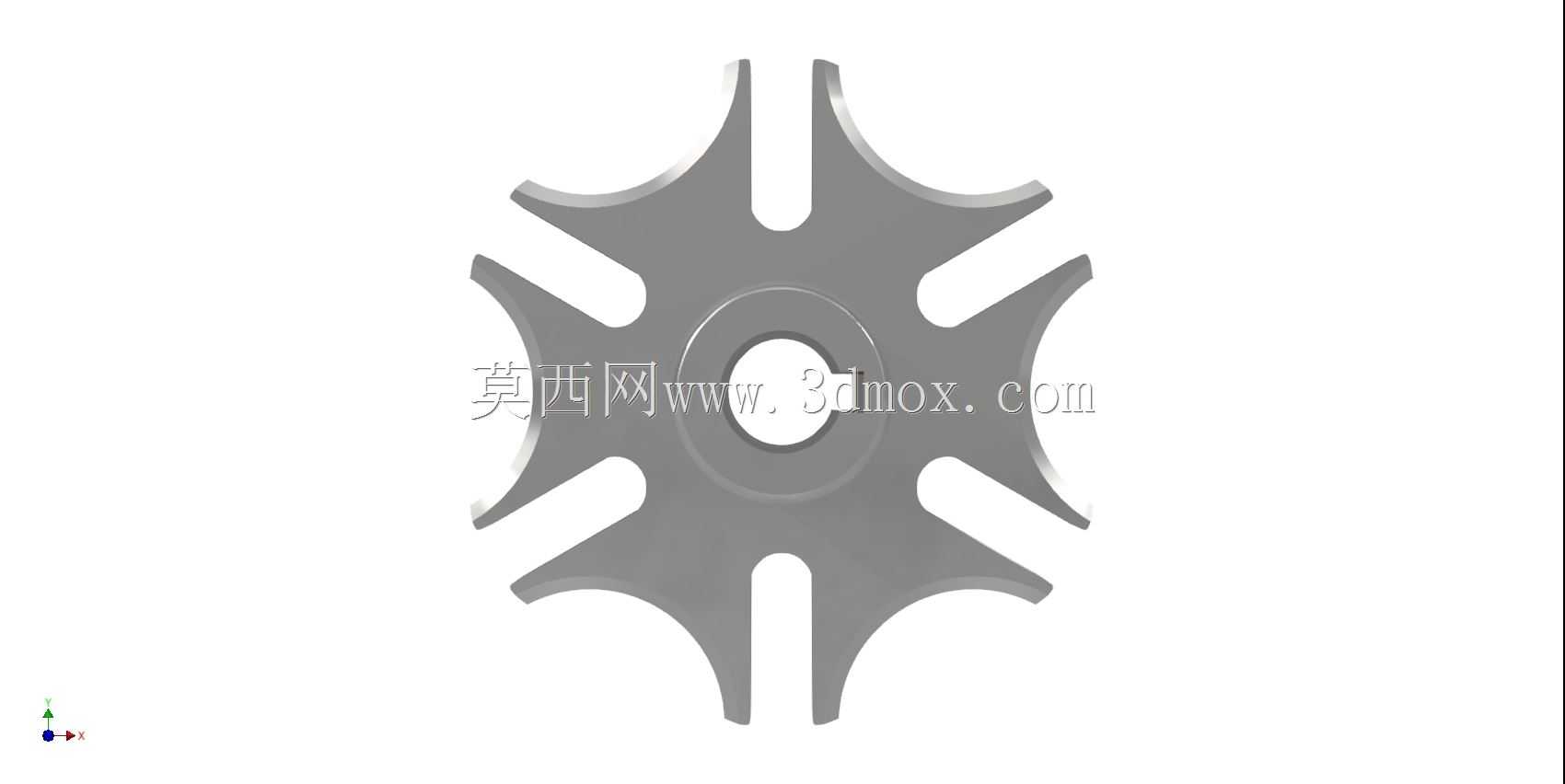

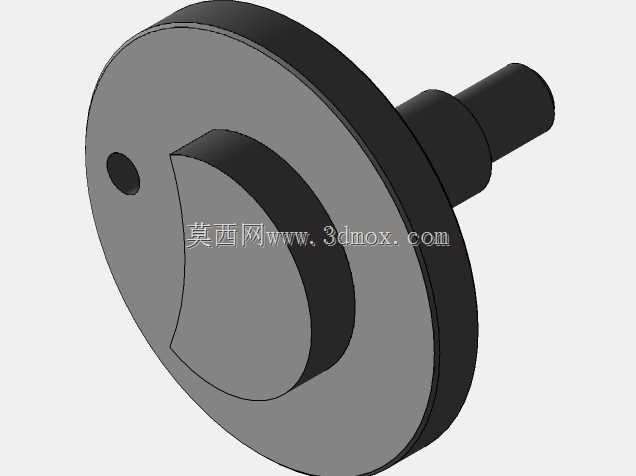

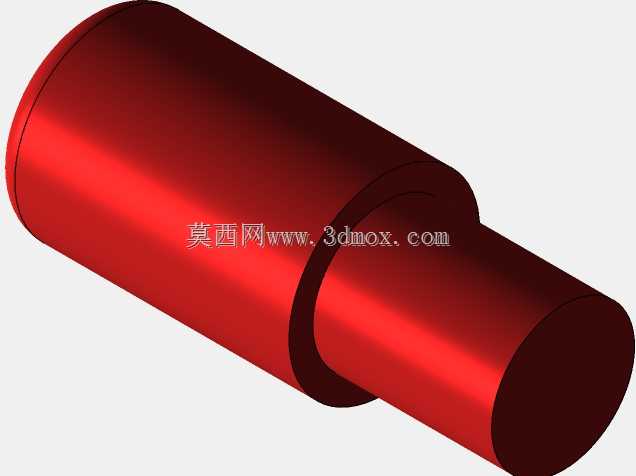

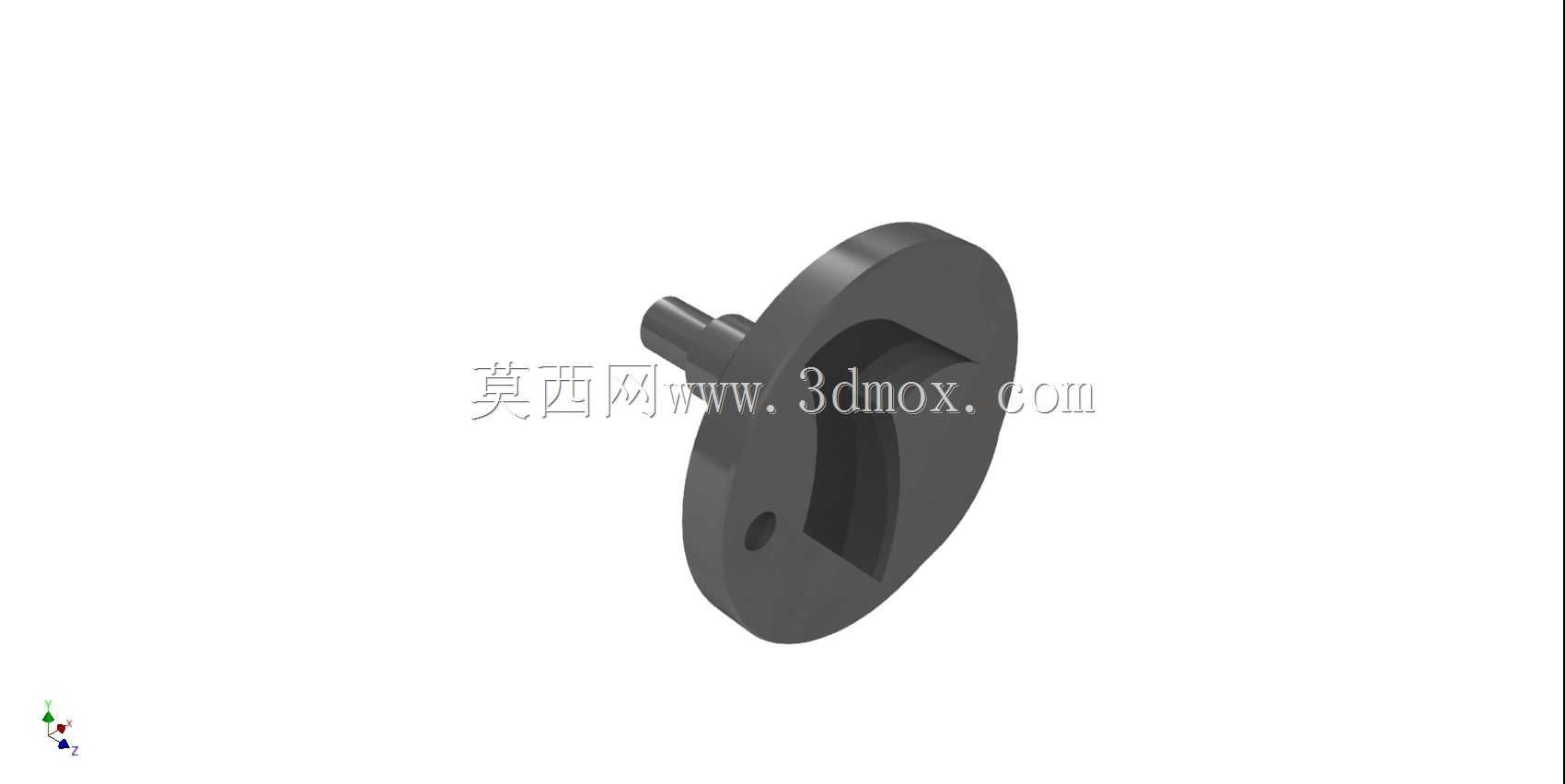

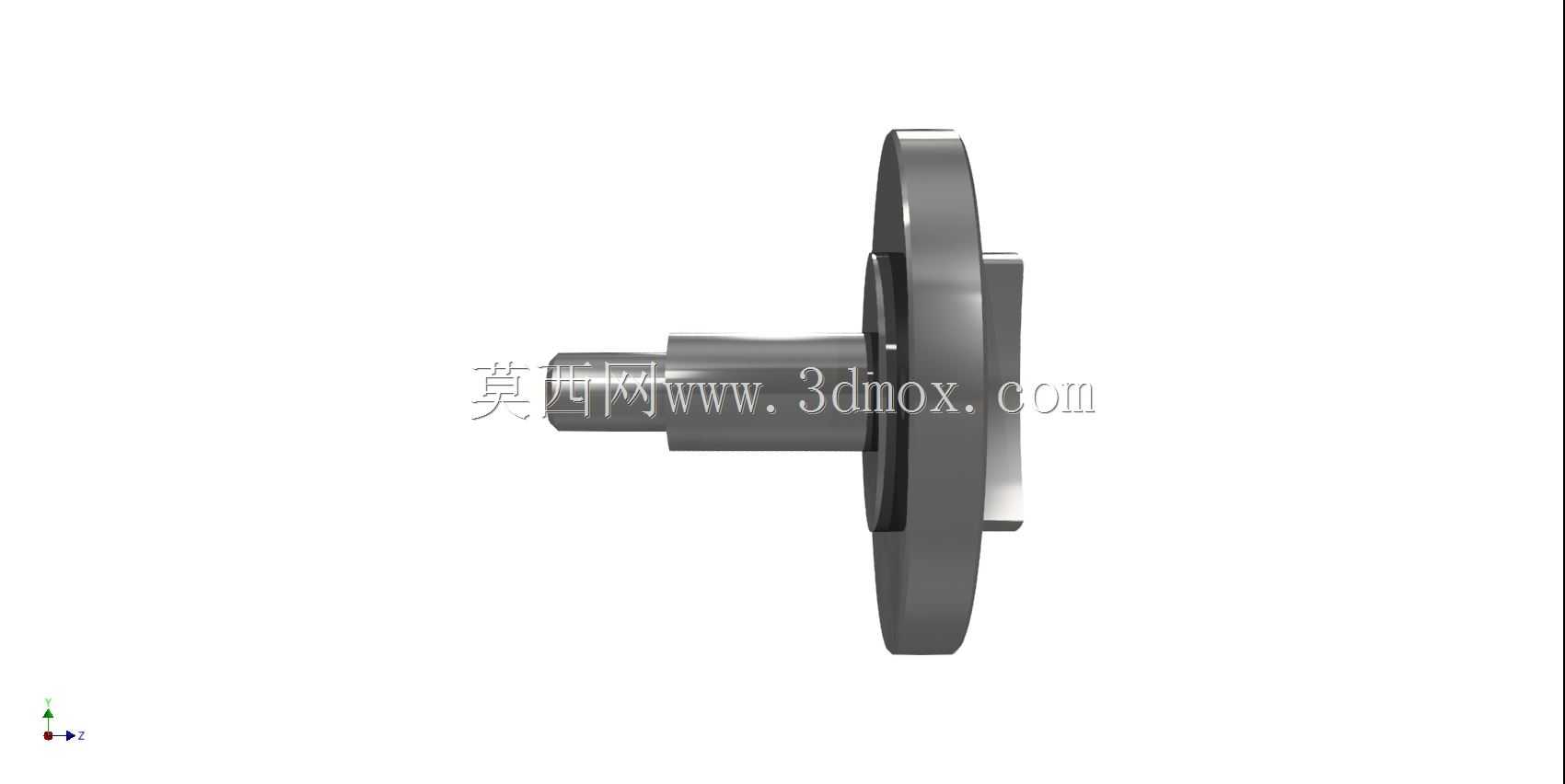

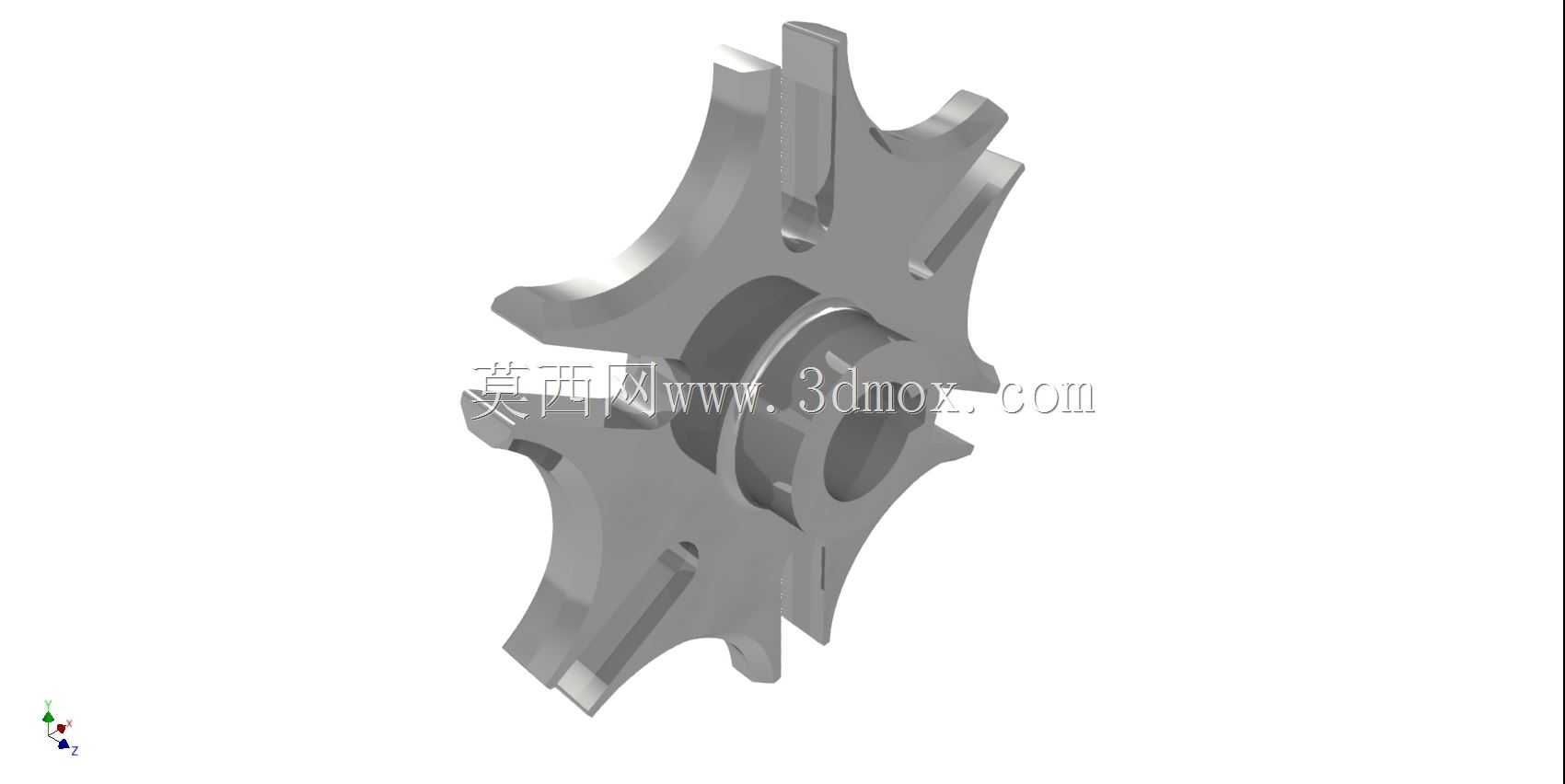

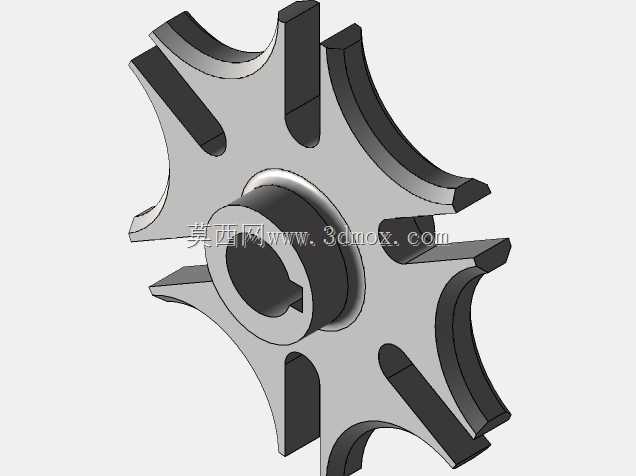

设计过程中，首先根据实际工位需求确定槽轮的槽数与中心距参数，主动拨盘上的圆柱销直径与槽轮的径向槽尺寸做间隙配合设计，保证拨销进入和滑出槽道时无卡滞，同时控制槽轮在运动周期内的动停比，匹配生产节拍中加工停留时长与转位时长的比例要求；主动拨盘的锁止弧与槽轮的凹弧面做贴合设计，在拨销脱离槽道的停顿阶段，锁止弧完全卡合槽轮的对应弧面，避免槽轮出现意外窜动，保证工位定位的可靠性。

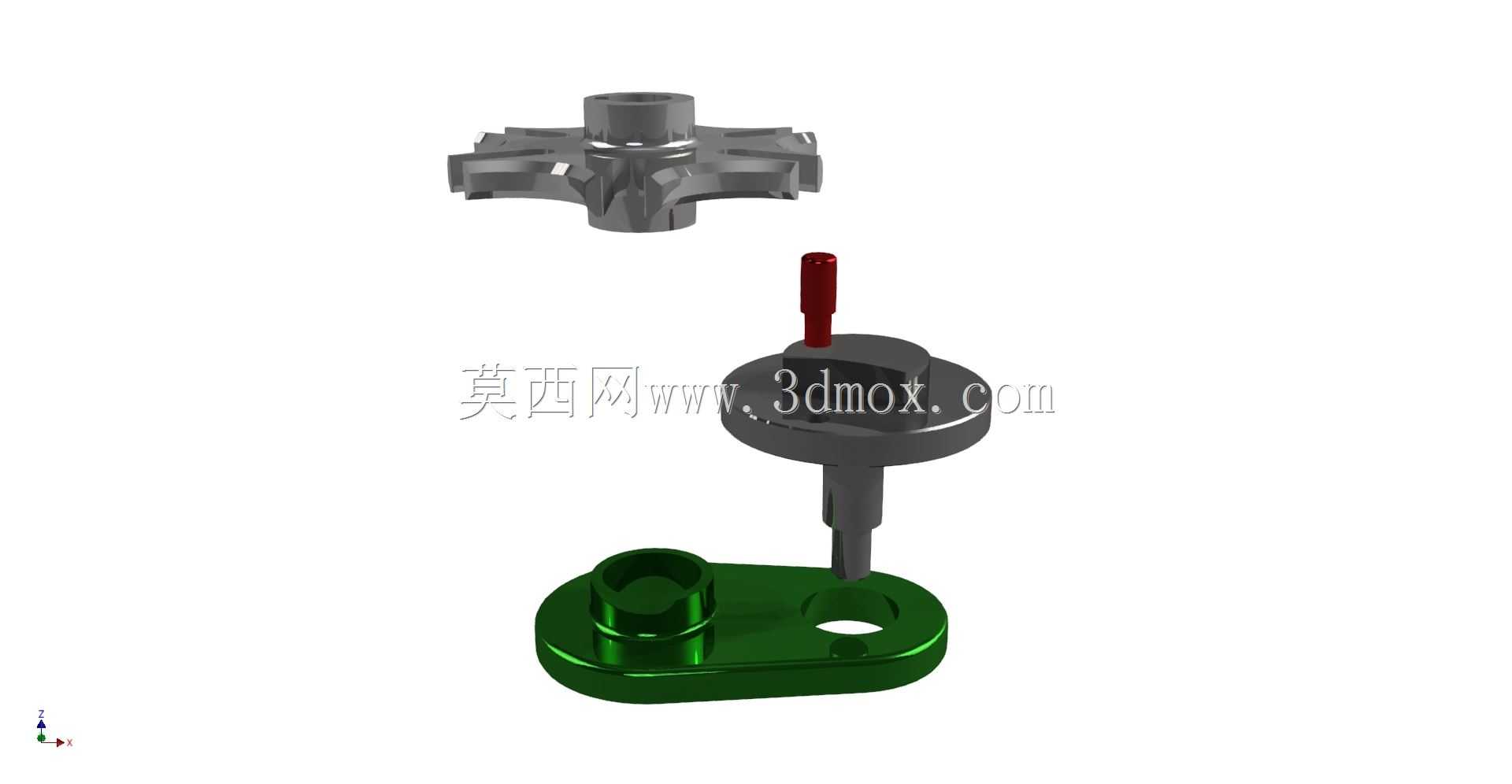

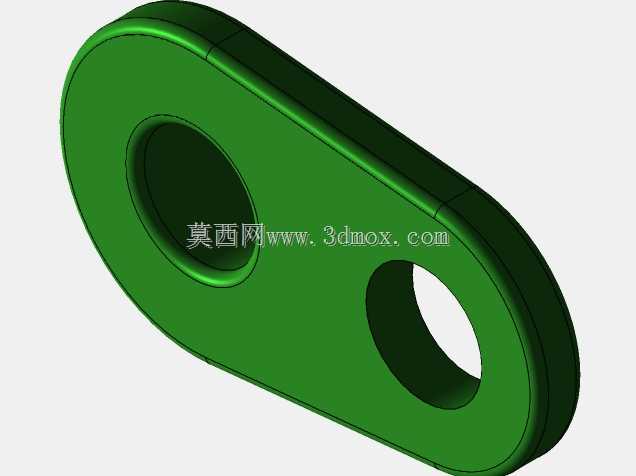

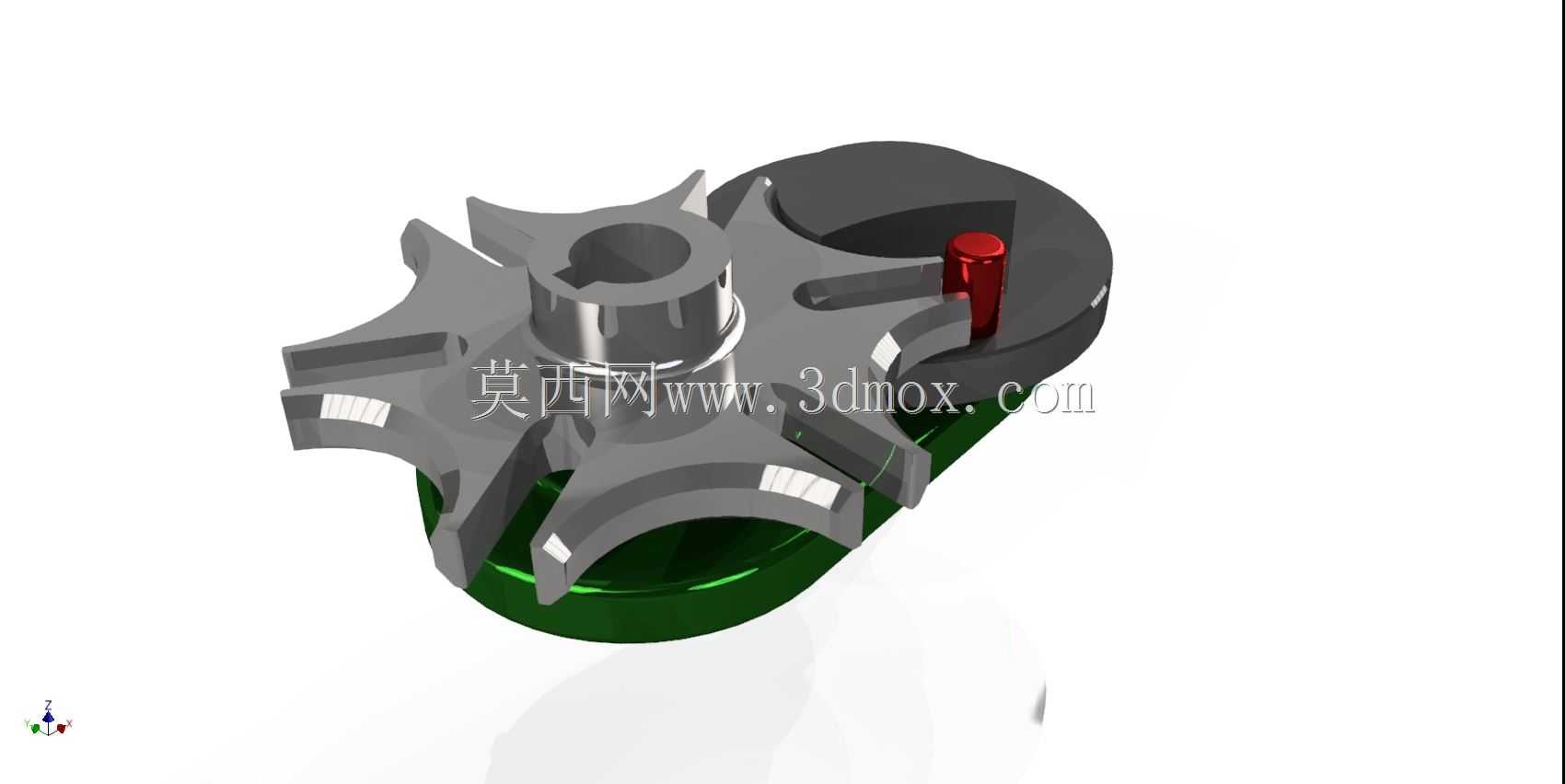

外形与安装层面，该机构整体采用扁平式同轴布局，主体结构分为上下两层安装面，下层为机构的基座腔体，可内置轴承与润滑储油空间，上层为传动副的安装工作面，主动轴与从动槽轮轴平行布置，安装孔位预留标准的轴承位与轴伸连接端，可直接对接驱动电机与输出转台，整体安装边界规整，可直接嵌入各类自动化设备的安装台面，无需额外设计复杂的转接支架，机构的整体厚度控制在较小范围内，不会占用过多的设备内部安装空间，适配紧凑型自动化设备的设计需求。在实际使用中，该机构维护简便，仅需定期对传动接触面加注润滑脂即可长期稳定运行，传动效率高，适合中低速的间歇传动场景，能够在长时间连续运行的工况下保持稳定的转位精度，有效降低设备的故障率。
