搅拌设备用卡箍式快开连接吊耳结构

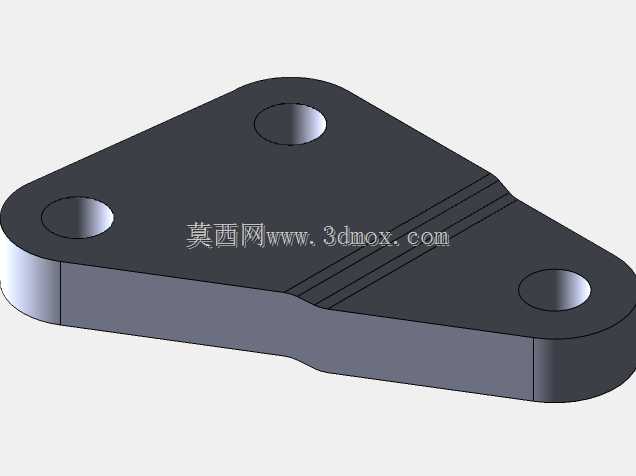

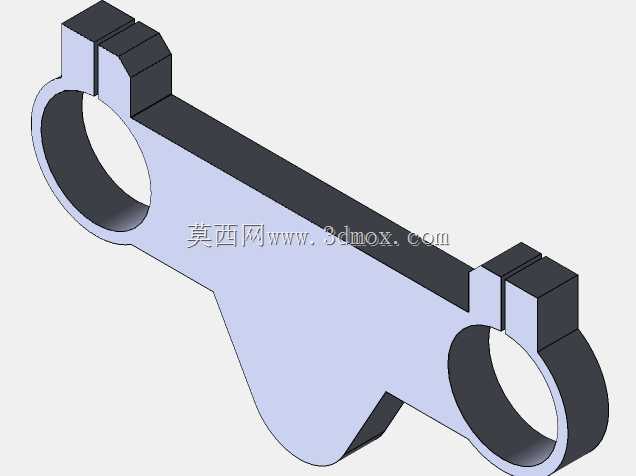

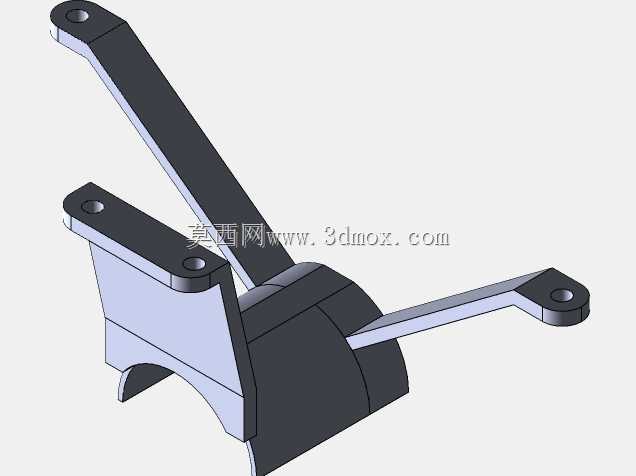

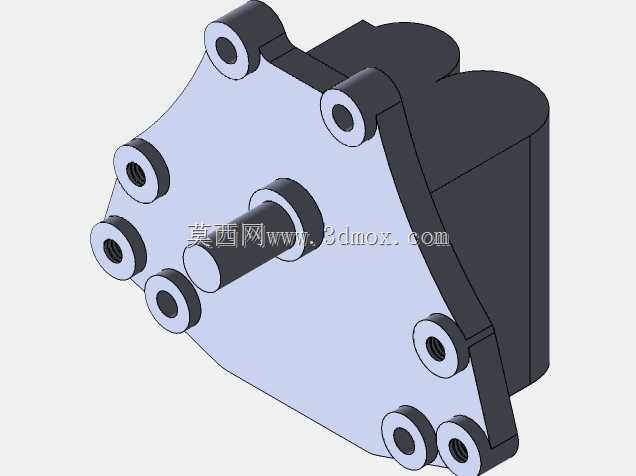

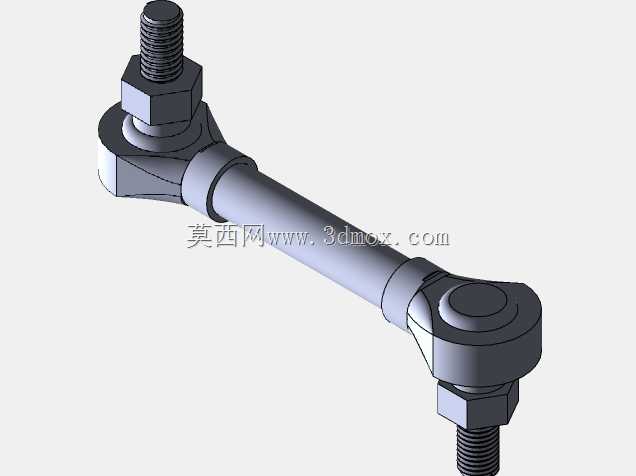

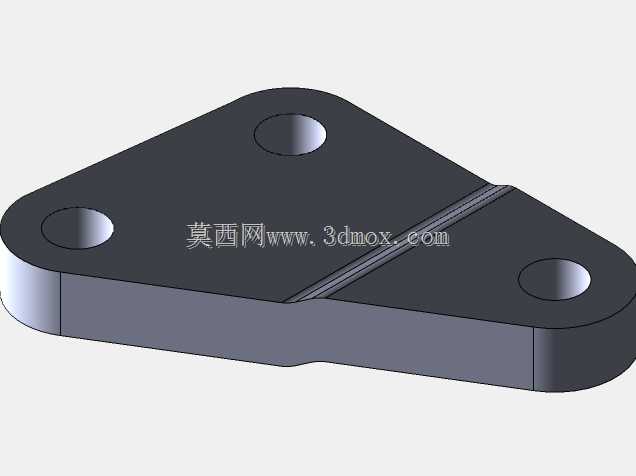

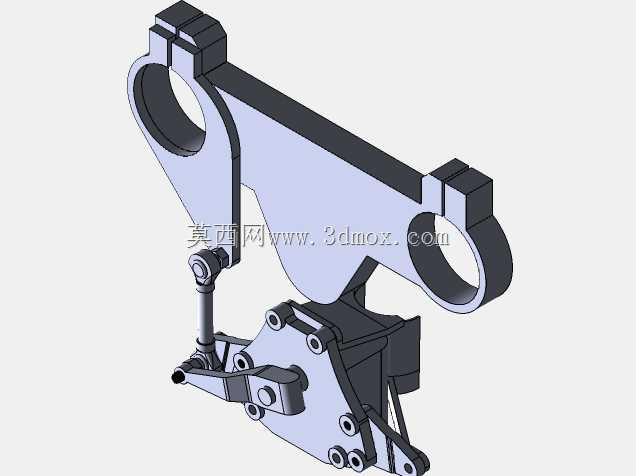

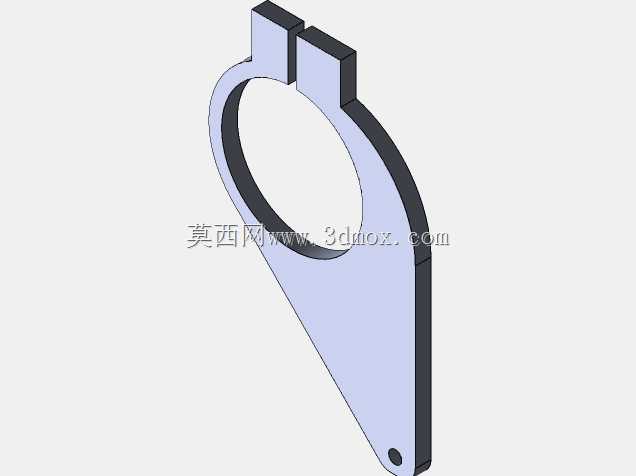

该结构件主要应用于中小型搅拌设备的筒体快开连接场景，常见于食品配料搅拌、小型化工制剂混配、实验室浆料搅拌等设备的筒体与端盖、筒体与外接管路的连接部位，替代传统螺栓法兰连接结构，能够大幅缩短设备开盖清理、换料操作的拆装时间，适配需要频繁开启筒体内部进行清洁、物料更换的搅拌作业工况。从实际用途来看，该零件属于搅拌设备筒体的端部连接锁紧构件，使用时两个对称的该类构件环抱筒体端部的凸缘结构，上端的两个平行凸耳部位穿装锁紧销轴或快拆螺栓，通过收紧两个凸耳的间距，让构件内侧的弧形环面紧密压合在筒体凸缘的密封面上，配合密封胶垫实现筒体连接部位的密封锁紧，下端的小孔可用于连接防脱链条或者定位销，避免构件松脱后掉落。从功能特性来看，该结构采用单侧弧形环抱设计，弧形面的曲率与待连接筒体的外径完全匹配，保证锁紧时环面与筒体凸缘的接触面积均匀，不会出现局部应力集中导致的密封失效问题；构件整体为等厚薄板切割成型结构，没有复杂的曲面造型，加工难度低，可采用板材激光切割后直接去毛刺成型，适合批量生产；上端的双凸耳结构预留了足够的螺栓穿装空间，既可以适配普通六角头螺栓，也可以适配快拆式的肘节夹螺栓，满足不同锁紧力需求的场景。设计思路上，该构件优先考虑拆装便捷性与结构可靠性的平衡，弧形环抱段的长度覆盖筒体圆周的三分之一以上，保证锁紧时的抱紧力均匀分布，避免局部压强过大压损筒体凸缘；双凸耳的位置设置在弧形环的切线延长线上，当螺栓收紧时，锁紧力能够沿着弧形环的切线方向传递，让整个弧形面均匀受力，不会出现构件翘曲导致的密封缝隙；构件整体的厚度根据搅拌筒体的容积、工作压力确定，常规小型搅拌设备使用3-5mm厚度的不锈钢或碳钢板材制作即可满足强度需求，若用于带压搅拌工况可适当增加板材厚度并做加强筋处理。外形尺寸与安装边界方面，该构件的弧形内孔直径根据待连接筒体的外径匹配，常规适配100-300mm直径的中小型搅拌筒体，上端两个凸耳的中心间距根据选用的螺栓规格确定，预留至少2mm的螺栓穿装间隙，凸耳的宽度不小于板材厚度的1.5倍，避免螺栓锁紧时凸耳出现变形开裂；构件的整体长度从弧形最低点到凸耳顶端的尺寸控制在筒体直径的1.2倍以内，避免安装后突出筒体过多占用周边操作空间；安装时两个对称构件的拼合缝隙控制在1-2mm，保证螺栓收紧后两个凸耳能够完全贴合，实现可靠锁紧。
