带开关保险丝一体化C14插座式EMI滤波装置

这款集成式电源接入组件，是面向各类中小功率电子电气设备开发的一体化电源入口解决方案，广泛应用于工业控制板卡、小型检测仪器、桌面型数控设备、商用电子终端、医疗小型外设等需要对市电输入做电磁兼容处理的场景，替代传统分散式的插座、开关、保险丝、滤波器独立安装方案，大幅压缩设备内部的电源入口布局空间，减少内部接线工序，降低多组件拼接带来的接触不良风险。

从实际用途来看，该组件承担设备市电输入的全链路入口功能：首先通过标准品字插座对接外部市电输入线缆，自带的船型翘板开关负责设备整机电源的通断控制，内置的保险丝管在设备出现过流、短路故障时快速熔断切断回路，保护后端电路不受大电流冲击损坏，而集成的EMI滤波单元则可以有效滤除市电电网中携带的共模、差模电磁干扰，同时抑制设备自身工作产生的电磁噪声反向串入电网，满足各类电子设备的电磁兼容合规要求，避免设备工作时出现信号误判、显示抖动、通讯异常等由电源干扰引发的故障。

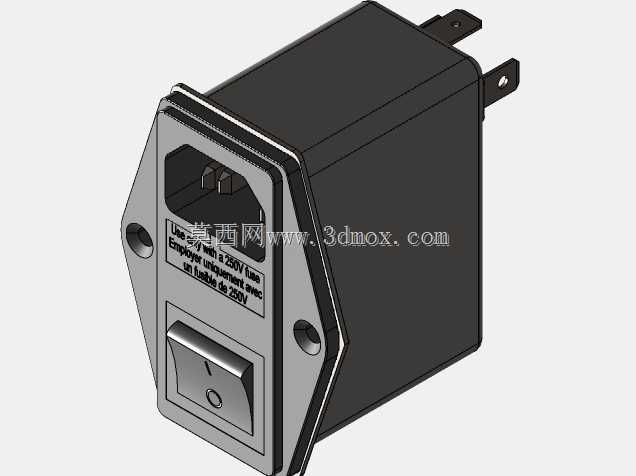

在功能特性设计上，这款组件采用高度集成的模块化结构，将四个独立功能的元器件整合在同一个金属屏蔽壳体内，外壳采用镀锌钢板冲压成型，兼具结构强度与电磁屏蔽效能，能够避免滤波电路受到外部空间电磁辐射的干扰，也能阻断内部滤波元件的电磁向外辐射。正面布局遵循用户操作习惯，上方为标准C14品字电源插口，下方为带通断标识的船型开关，开关与插口之间的区域印刷有额定电压、保险丝规格等警示标识，方便操作人员识别与操作。侧面伸出的插片式接线端无需额外焊接接线，可直接对接设备内部的电源线路，降低装配难度。

设计过程中，首先以行业通用的C13/C14插座安装尺寸为基准确定法兰安装面的外形轮廓，法兰盘两侧预留对称的安装固定孔，适配市面主流的面板开孔尺寸，能够直接替换传统同规格的单一插座、带开关插座等老款组件，无需修改设备面板的开孔模具，降低老产品升级的改造成本。安装边界上，法兰盘贴合设备面板的一侧设计有定位凸台，嵌入面板开孔后可避免组件晃动，插入设备内部的主体部分为规整的长方体结构，边角做圆弧过渡处理，避免装配时划伤内部线材，主体部分的深度尺寸经过优化，不会占用过多设备内部纵深空间，适配外壳厚度较薄的桌面型设备安装需求。关键电气参数遵循行业通用标准，额定耐压、载流能力匹配常规220V市电下10A以内的中小功率设备使用需求，滤波电路的参数选型针对常见的工业、民用场景电磁干扰频段做了优化，能够覆盖绝大多数常规设备的滤波需求，无需额外定制滤波参数即可直接选用。
