电磁脉冲防护设备壳体结构设计

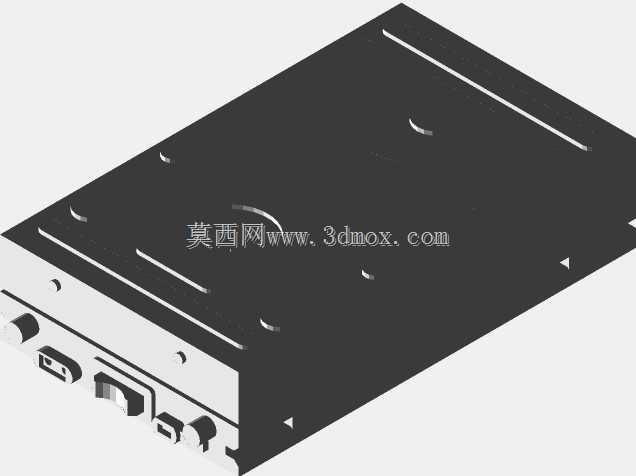

该结构为面向电磁脉冲防护场景设计的电子设备承载壳体，主要应用于存在强电磁脉冲干扰的工业控制、野外通信、电力防护等场景，用来承载内部电磁脉冲抑制、信号防护相关的功能电路模块，为内部核心元器件提供物理防护与电磁屏蔽双重保障，避免外部强电磁脉冲侵入造成内部电路击穿、信号中断、设备损毁等问题，保障配套电子系统在复杂电磁环境下的稳定运行。从功能特性来看，该壳体采用一体化金属材质设计，整体为封闭盒式结构，金属本体能够形成连续的法拉第笼屏蔽层，有效阻隔外部电磁脉冲的传导与辐射干扰，壳体表面预留的多组接口位均做了屏蔽衔接结构设计，在接口装配后可保证整体屏蔽层的连续性，避免接口位置出现电磁泄漏缝隙。壳体顶面设置的多组定位凹槽与安装点位，既可以用于内部功能模块的快速定位安装，也可作为外部叠加安装其他适配模块的固定基准，侧面排布的多组不同规格接口，涵盖电源输入、信号传输、接地连接等不同功能的接插位，接口排布遵循强弱电分离的布局原则，减少内部线路之间的信号串扰，同时接口位置的凸起防护边能够在接插件插拔过程中为接口提供物理防护，避免外力磕碰造成接口开焊、变形。从设计思路来看，整体结构优先保障电磁屏蔽的完整性，所有拼接位置均采用搭接式止口设计，装配后可消除直缝带来的电磁泄漏风险，壳体边角做了圆弧过渡处理，既可以减少加工过程中的应力集中问题，也能避免安装使用过程中尖锐边角造成的操作人员磕碰损伤。壳体的安装边界充分考虑了标准机柜安装与壁挂安装两种场景的适配性，底部预留的固定孔位间距符合通用工业设备的安装尺寸规范，整体厚度控制在紧凑区间内，在保证结构强度与屏蔽效能的前提下尽可能压缩设备占用空间，适配狭小安装空间的使用需求。壳体表面的散热槽采用窄缝式设计，在保证空气流通散热的同时，窄缝尺寸远小于常见电磁脉冲的波长，不会影响整体屏蔽效能，兼顾了内部电路工作时的散热需求与电磁防护要求，壳体侧面的三角定位标识可帮助安装人员快速识别设备安装方向，降低现场装配的出错概率。
