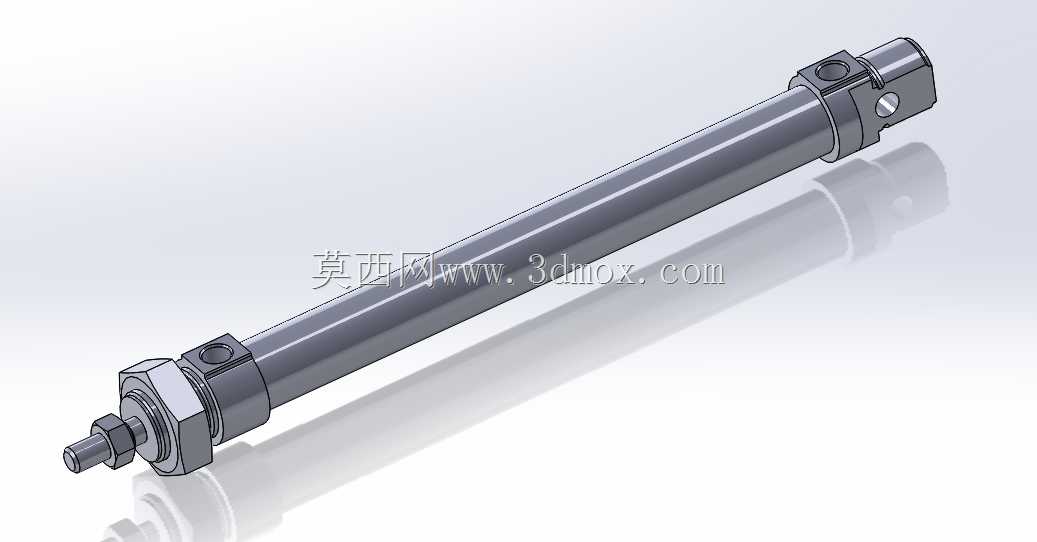

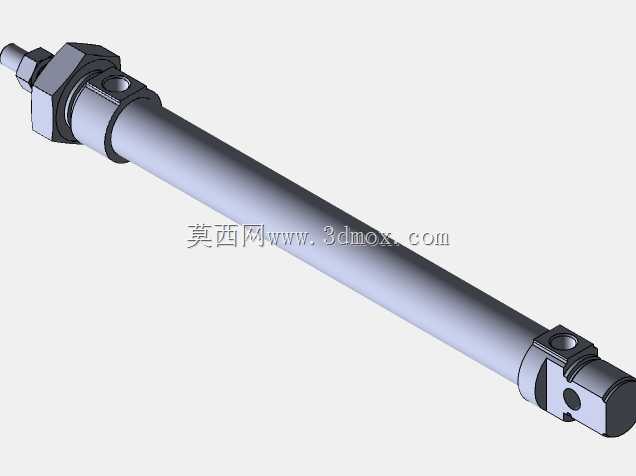

笔形不锈钢迷你气动气缸结构设计

这款笔形结构的气动驱动元件，是气动系统中最常用的直线往复执行部件，广泛应用在轻工包装、电子装配、小型自动化专机、食品加工输送线、纺织机械等诸多需要小推力直线动作的工业场景中，承担工件推送、夹具压紧、挡料限位、工位切换、轻载顶升这类高频往复的动作需求，相比同行程的其他气缸，它的缸体直径更小，安装占用空间紧凑，非常适合在布局局促、安装空间有限的自动化设备内部布设。从功能特性来看，这款气缸采用单杆双作用的气路设计，两端进出气可驱动活塞杆完成伸出与缩回的双向动作，运行过程中活塞杆配合缸内的导向结构，运动平顺无卡滞，输出推力稳定，能够满足每分钟数十次的高频往复动作需求，缸体采用硬质氧化铝合金材质，重量轻且耐磨抗腐蚀，适配常规工厂压缩空气气源工况，前端活塞杆做了镀硬铬处理，表面粗糙度低，长期往复运行也能保证密封件的使用寿命，减少漏气故障的发生概率。在设计思路上，这款气缸遵循标准化迷你气缸的安装尺寸规范，缸筒采用圆形光滑外壁设计，前端配置六角锁紧安装螺母，可直接通过螺母将缸体固定在设备的安装板孔位中，无需额外的安装附件，也可根据使用需求选配法兰、脚架、耳轴等不同安装形式的配件，适配不同的安装姿态；尾部的进气端采用铰接式结构设计，可允许缸体在小角度范围内摆动，补偿安装过程中的同轴度误差，避免活塞杆运行时受侧向力导致密封件偏磨、杆体弯曲的问题。从安装边界来看，这款气缸的缸体外径统一，伸出端活塞杆直径、端部螺纹尺寸、两端气口规格都遵循通用迷你气缸的尺寸标准，安装时仅需要在设备安装板上开出对应直径的过孔，预留出活塞杆全行程伸出的长度空间，以及两端气管接头的安装操作空间即可完成布设，不需要额外预留过大的维护空间，日常维护仅需要定期检查气路密封、清理活塞杆表面附着的杂物即可，维护成本极低，非常适合在各类小型自动化设备中作为末端执行的驱动部件使用，能够在紧凑的空间内完成可靠的直线往复驱动动作，替代复杂的连杆凸轮结构，简化设备的整体传动设计，降低设备的制造成本与调试难度。
