唯冠17英寸台式TFT液晶显示器外观结构三维建模

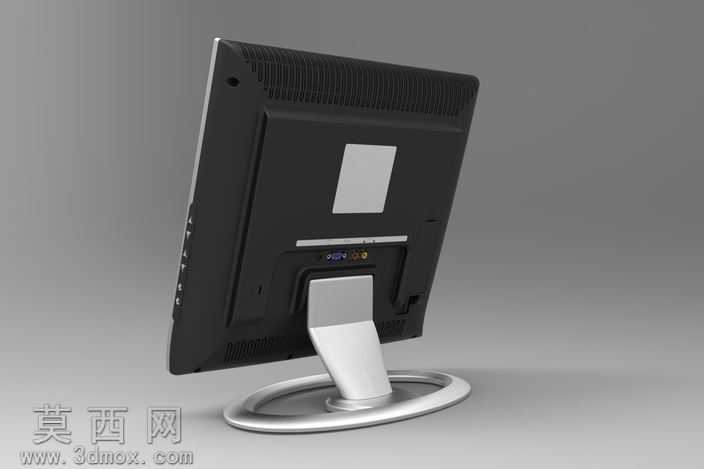

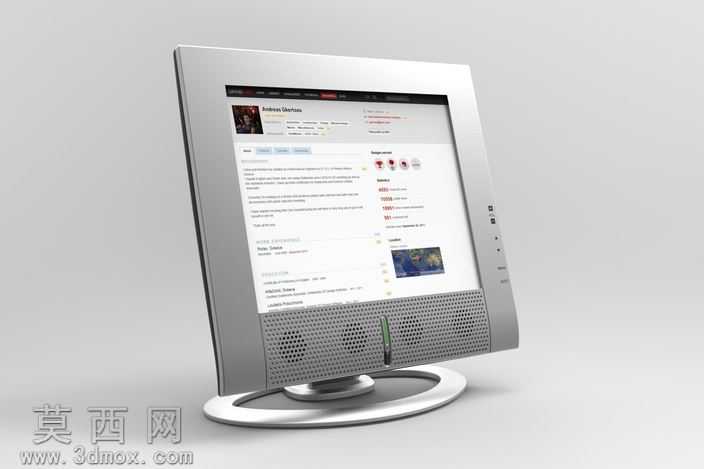

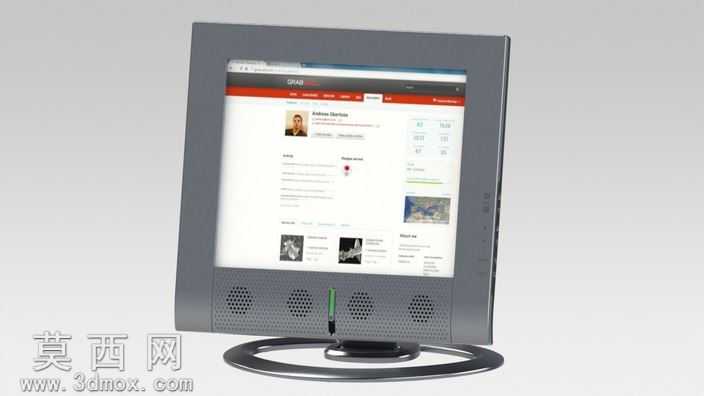

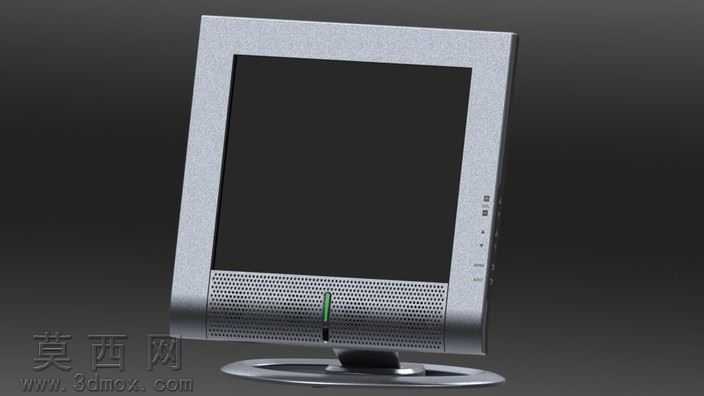

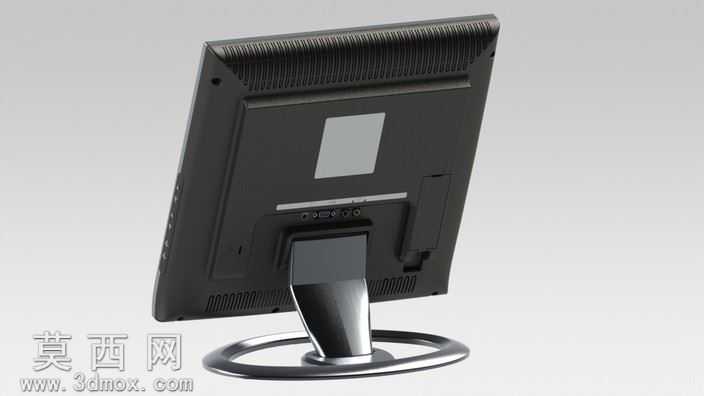

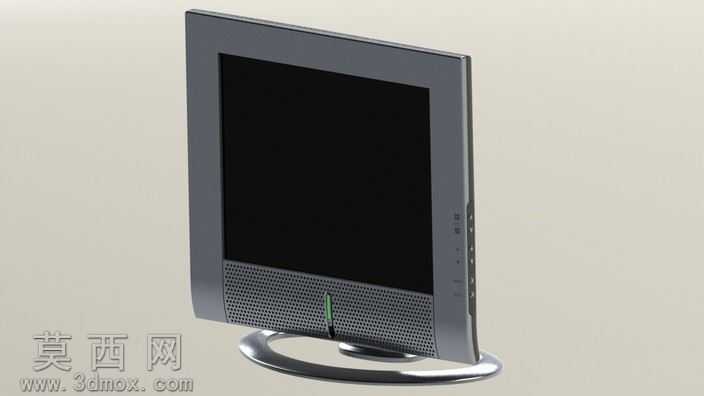

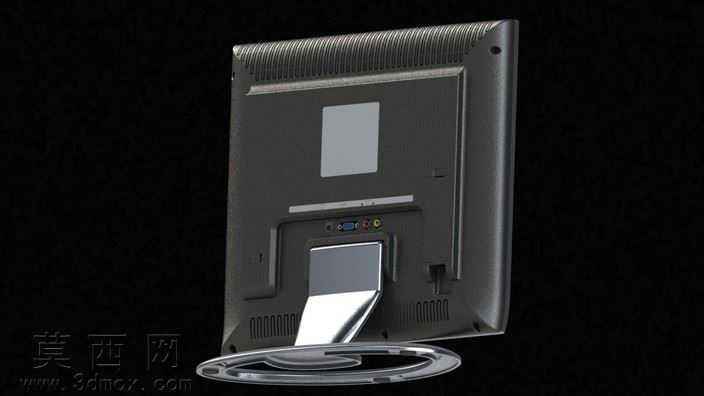

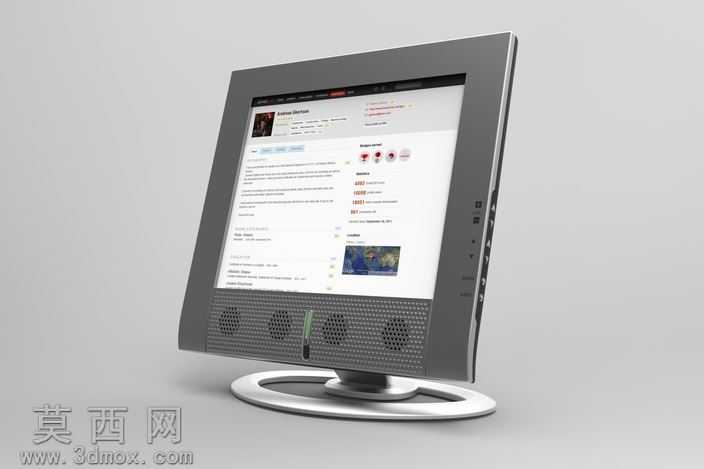

本次建模还原的是早期17英寸台式TFT显示器，建模过程以游标卡尺实测的实物尺寸为核心依据，所有维度尺寸误差控制在1毫米以内，力求精准复刻初代家用台式显示器的经典外观与结构特征。建模初期先梳理产品的整体结构逻辑，将显示器拆分为显示面板前框、背部散热壳体、圆形支撑底座、侧边调节按键、内置扬声器格栅五个独立模块，分别进行特征绘制，避免整体建模导致的细节失真。前框部分采用薄壁壳体建模思路，先绘制屏幕显示区域的矩形轮廓，通过拉伸、抽壳命令生成基础框体，再对屏幕边缘做小弧度圆角处理，还原早期显示器边框略厚但边缘圆润的质感，同时预留出屏幕内嵌的装配槽位，匹配TFT面板的安装尺寸。背部壳体建模重点还原不规则曲面造型，针对底座连接区域的特殊弧形轮廓，通过多组基准面绘制截面曲线，使用放样命令生成顺滑的曲面过渡，再对壳体表面的散热格栅做阵列特征处理，均匀排布的长圆形开孔完全匹配实物的开孔密度与位置，侧边的功能调节按键采用小尺寸凸台拉伸制作，每个按键的间距、凸起高度都参照实测数据调整，还原实体按键的操作触感细节。支撑底座部分采用圆形金属质感底座加连接颈的结构，连接颈与背部壳体的衔接处做旋转轴结构建模，还原显示器俯仰角度调节的结构逻辑，底座边缘做轻微的倒角处理，模拟金属底座的包边质感。材质渲染阶段，前框与背部壳体采用银灰色磨砂塑料材质，调整材质的粗糙度参数还原早期PC塑料的哑光质感，避免过度反光；底座部分采用拉丝铝材质，添加细微的横向拉丝纹理，还原金属底座的质感；屏幕区域采用半亮面玻璃材质，模拟屏幕关机状态下的深灰反光效果，同时在屏幕表面添加轻微的环境反射，提升渲染真实感；扬声器格栅区域采用深色穿孔材质，通过纹理贴图模拟网孔的通透质感。建模过程中针对底座连接区域的特殊造型反复调整曲面控制点，解决初始放样出现的曲面褶皱问题，确保壳体曲面顺滑无畸变，所有装配位置的衔接缝隙控制在0.2毫米以内，还原实物的装配精度。最终渲染采用柔和的影棚布光，从侧前方打主光凸显壳体的曲面轮廓，背部添加弱补光避免暗部死黑，完整呈现这款经典初代TFT显示器的复古质感与结构细节，还原早年家用台式电脑显示设备的典型设计特征。
