JIC系列液压管路连接弯头管件三维设计

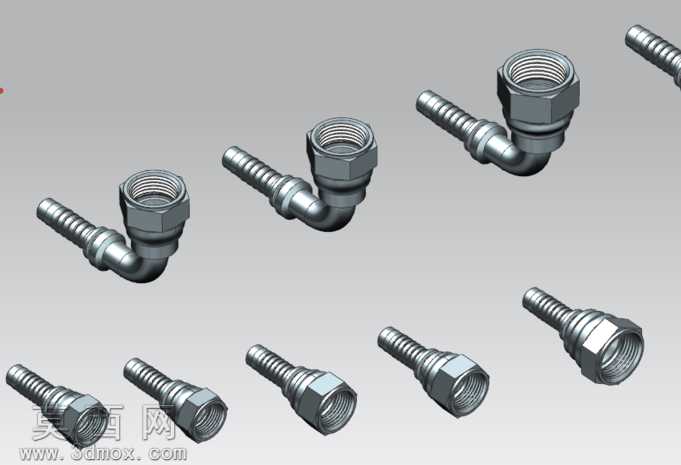

本套JIC管件模型采用NX三维建模软件完成全参数化设计，覆盖1/4英寸到2英寸全规格尺寸段，包含90度弯角插管式接头、直式外螺纹插管接头两类核心结构，完整还原了JIC标准37度扩口密封结构的核心特征。建模过程中首先依据JIC管件的行业标准尺寸规范，绘制各规格接头的截面轮廓草图，对六角锁紧螺母段、外螺纹连接段、竹节式插管段、弯角过渡段分别进行特征建模，其中六角螺母部分严格遵循标准对边尺寸、倒角角度参数，通过拉伸切除完成内螺纹的精准建模，还原螺纹牙型的标准轮廓；插管段的多道环形倒刺结构采用环形阵列加圆角过渡处理，保证倒刺的倾斜角度、凸起高度完全匹配实际软管装配的咬合需求，避免软管松脱泄漏。弯角接头的圆弧过渡段采用变半径圆角处理，在保证管路流道顺畅的同时，兼顾接头安装时的空间避让需求，所有接头的密封锥面均做了高精度曲面处理，还原37度扩口密封的配合角度，保证虚拟装配时密封面的贴合度符合实际工况要求。材质渲染阶段采用金属镀锌材质，调整材质的金属度、粗糙度参数，还原五金管件表面的哑光镀锌质感，对六角棱边、螺纹牙顶做细微的高光处理，模拟金属机加工后的边缘反光效果，同时对插管段的倒刺边缘做轻微的磨损质感处理，让模型视觉效果更贴近实际工业产品的真实状态。设计过程中充分考虑液压管路的装配场景，不同规格的接头模型统一了装配基准，可直接导入液压系统装配场景中完成管路布局设计，所有特征均保留参数化编辑属性，可根据实际管路通径、连接螺纹规格快速调整尺寸参数，适配不同压力等级的液压、气动管路连接需求，模型结构完整无破面，各部件的配合间隙符合实际加工公差要求，可用于液压系统教学演示、管路装配仿真、产品选型展示等多个场景。
