自定义哈雷摩托车辐条前轮三维设计

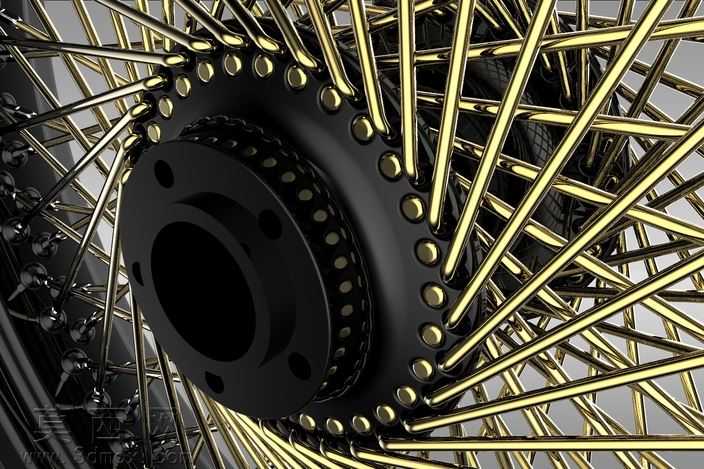

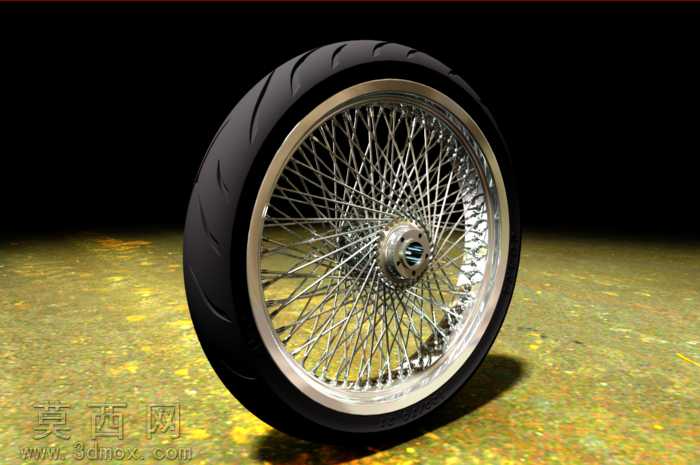

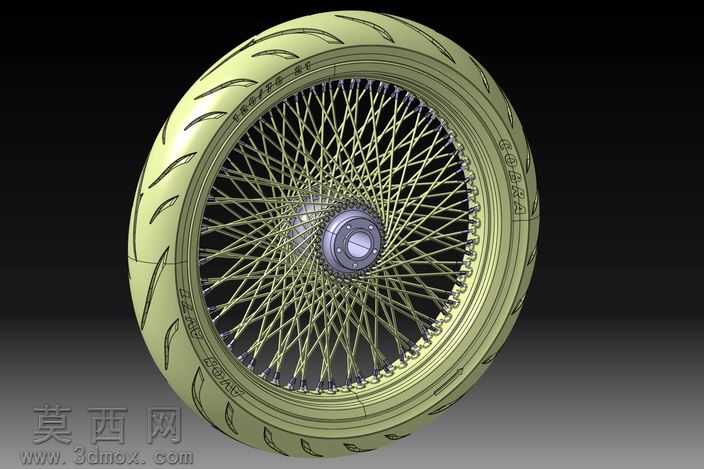

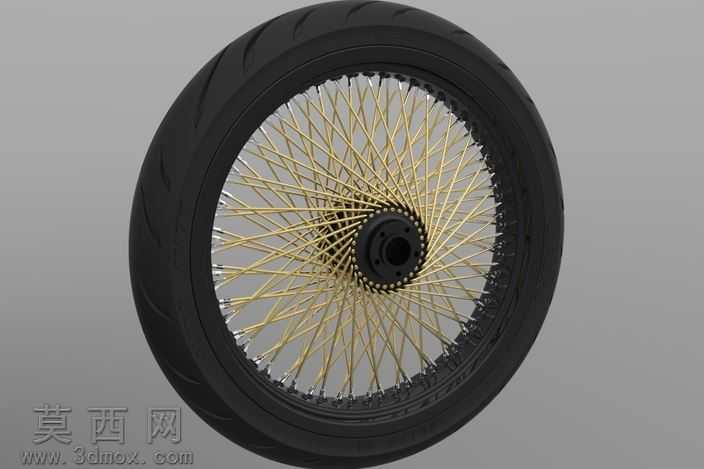

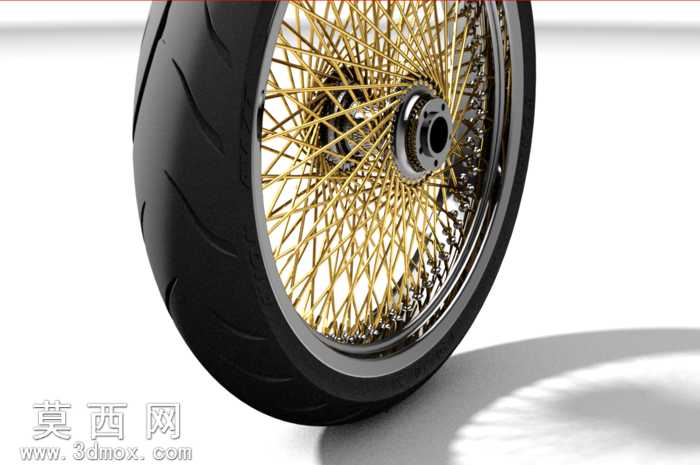

本作品为针对自定义哈雷改装项目打造的摩托车前轮三维建模成果，建模过程严格遵循实车配件的尺寸参数开展，首先基于选定的雅芳120/70R21规格轮胎，完成轮胎外轮廓、胎面排水沟槽、胎侧标识区域的曲面构建，胎面花纹采用等距偏移结合阵列命令完成，还原了民用摩托车轮胎的胎纹弧度与沟槽深度，确保胎体曲面的顺滑度，避免后续渲染出现曲面破面问题。轮辋部分匹配3.5×21的规格参数，采用旋转凸台命令构建轮辋基础基体，再通过切除命令完成轮辋边缘的胎圈座、气门嘴安装位的细节结构，轮辋表面做了金属电镀层的材质预设，还原镀铬轮辋的高反光金属质感。辐条部分总计120根，采用圆周阵列的方式完成排布，每根辐条单独构建端头螺纹与条帽的配合结构，还原钢丝辐条轮的编织交叉结构，辐条与轮毂、轮辋的连接位置做了贴合约束，避免出现结构穿模的问题，辐条材质设置为抛光不锈钢材质，调整反射参数模拟金属丝的细腻反光效果。轮毂部分采用分层结构设计，中心轴孔位置做了轴承安装位的台阶结构，轮毂外圈的辐条固定座均匀排布，与每根辐条的端头位置精准对应，轮毂表面做了磨砂金属与亮面镀铬的分区域材质设置，中心端盖部分添加了装饰性的同心圆纹理，提升模型的细节精致度。建模过程中对所有配合部件做了干涉检查，确保轮胎与轮辋、辐条与轮毂、轮毂与中心轴的装配关系符合实际机械结构逻辑，渲染阶段采用三点布光方式，主光源模拟侧方自然光打亮轮胎胎面与辐条侧面，辅光源补亮轮毂暗部细节，背光源勾勒轮辋边缘轮廓，地面添加微弱反射效果，突出辐条轮的通透编织质感与金属部件的光泽层次，整体模型完整还原了定制哈雷前轮的复古精致风格，可用于改装方案展示、结构原理演示等场景。
