水处理厂工艺布局三维设计方案

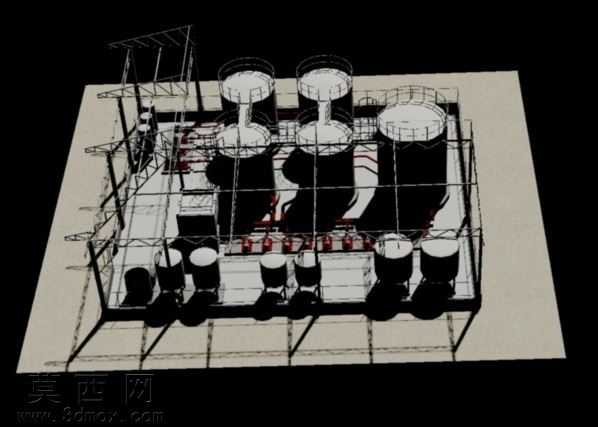

本作品为水处理厂整体工艺布局的三维建模设计，建模过程中严格遵循水处理工艺的常规排布逻辑，对厂区内的核心处理单元进行了等比例还原。首先完成厂区基底平台的搭建，确定整体占地的边界与标高，随后按照水处理流程的先后顺序，依次布置不同规格的处理罐体：包含五座大型立式圆柱形罐体作为核心反应、沉淀或储水单元，罐体采用统一的圆柱加锥底/平顶的标准化结构，匹配工业水处理罐体的常规形制，同时在罐体周边预留了足够的检修操作空间。在罐体之间完成工艺管线的建模排布，区分不同功能的管线走向，还原管线连接罐体接口、沿管架敷设的真实状态，管线的转弯、分支、接口位置都做了精细化处理，避免出现穿模、错位的问题。厂区内的钢架操作平台与爬梯结构也做了完整还原，钢架采用型材拼接的结构形式，匹配工业钢结构平台的搭建逻辑，爬梯的踏步、护栏都按照安全规范的尺寸进行建模，保证平台能够连通各个高位罐体的操作口，满足日常巡检、设备维护的空间需求。在大型罐体的前端区域，布置了多组小型处理单元与配套设备，这些小型罐体、泵组类设备按照功能分区集中排布，与主工艺管线顺畅连接，还原了水处理厂预处理、加药、污泥处理等辅助单元的布局逻辑。建模过程中对不同构件赋予了差异化的材质：罐体采用哑光深灰的金属材质模拟钢制防腐罐体，钢架平台采用银灰色金属材质还原钢结构的质感，工艺管线采用醒目的红色与深色区分不同介质的管路，基底平台采用浅米色的水泥材质模拟厂区硬化地面，通过材质的区分让整个厂区的结构层次更加清晰。整体设计以工艺合理性为核心，所有设备的排布都预留了操作通道与检修空间，管线走向尽量短捷顺畅，避免不必要的弯折，既还原了水处理厂的真实布局形态，也能直观展示整个水处理流程的空间走向，可用于工艺方案展示、厂区布局规划参考等场景。
