F-16战机配套平视显示器结构设计

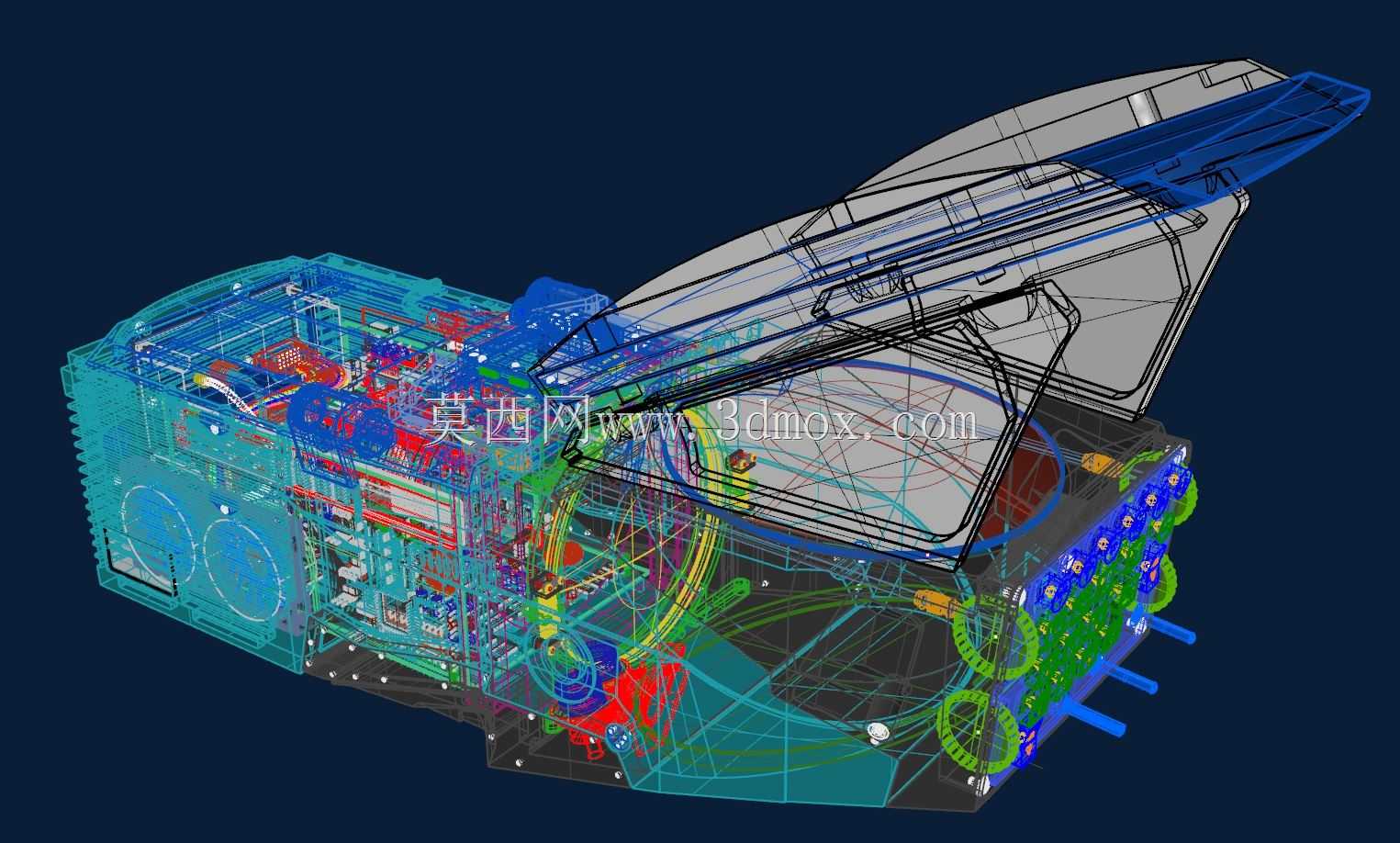

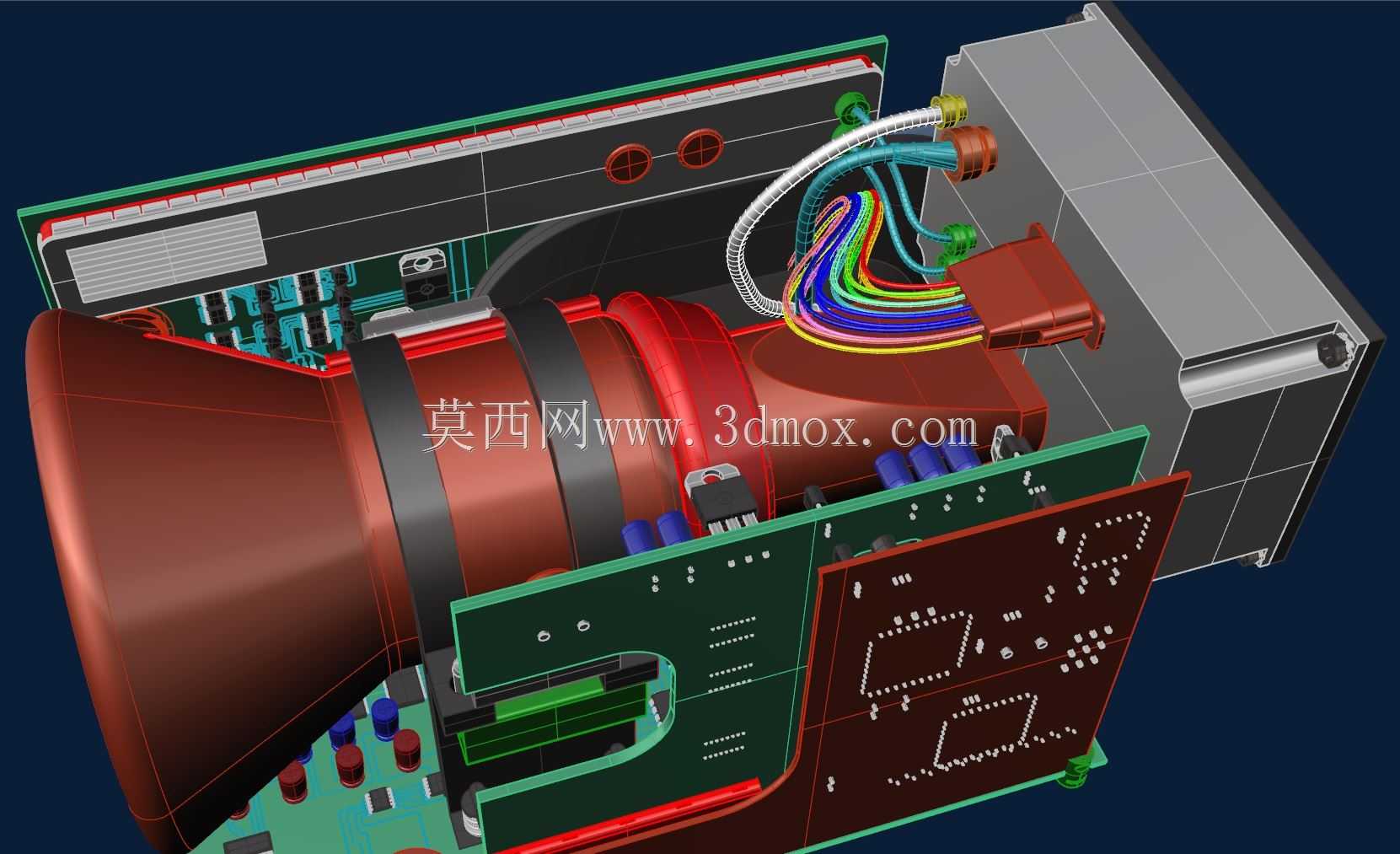

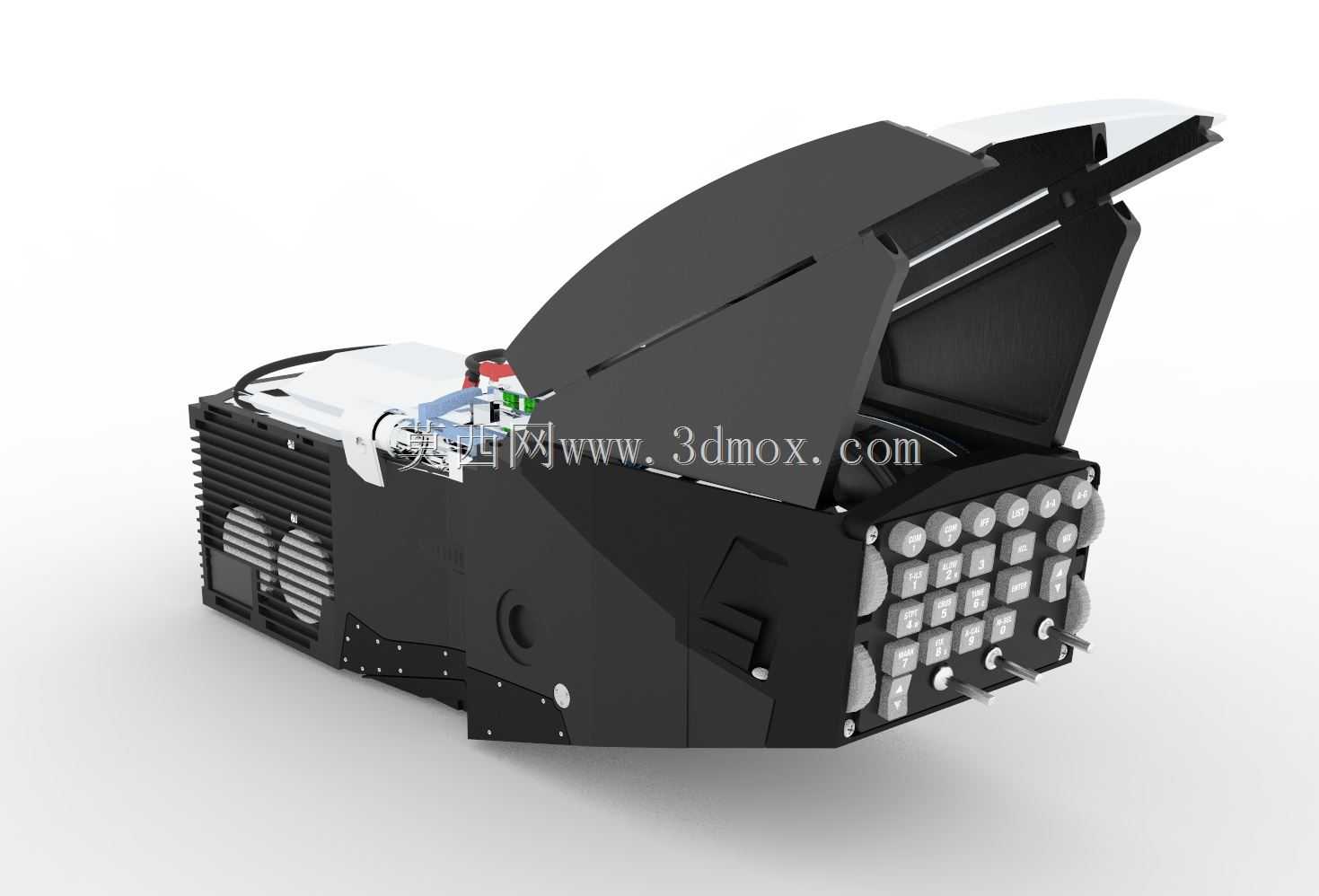

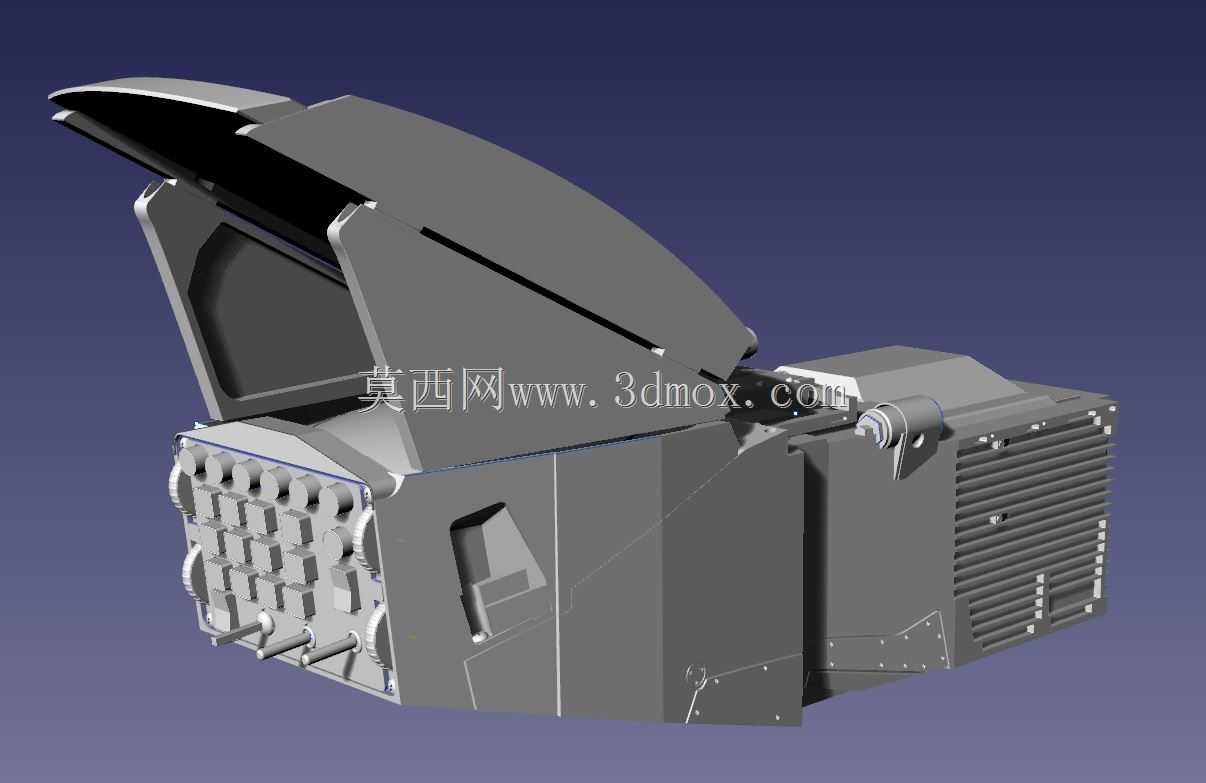

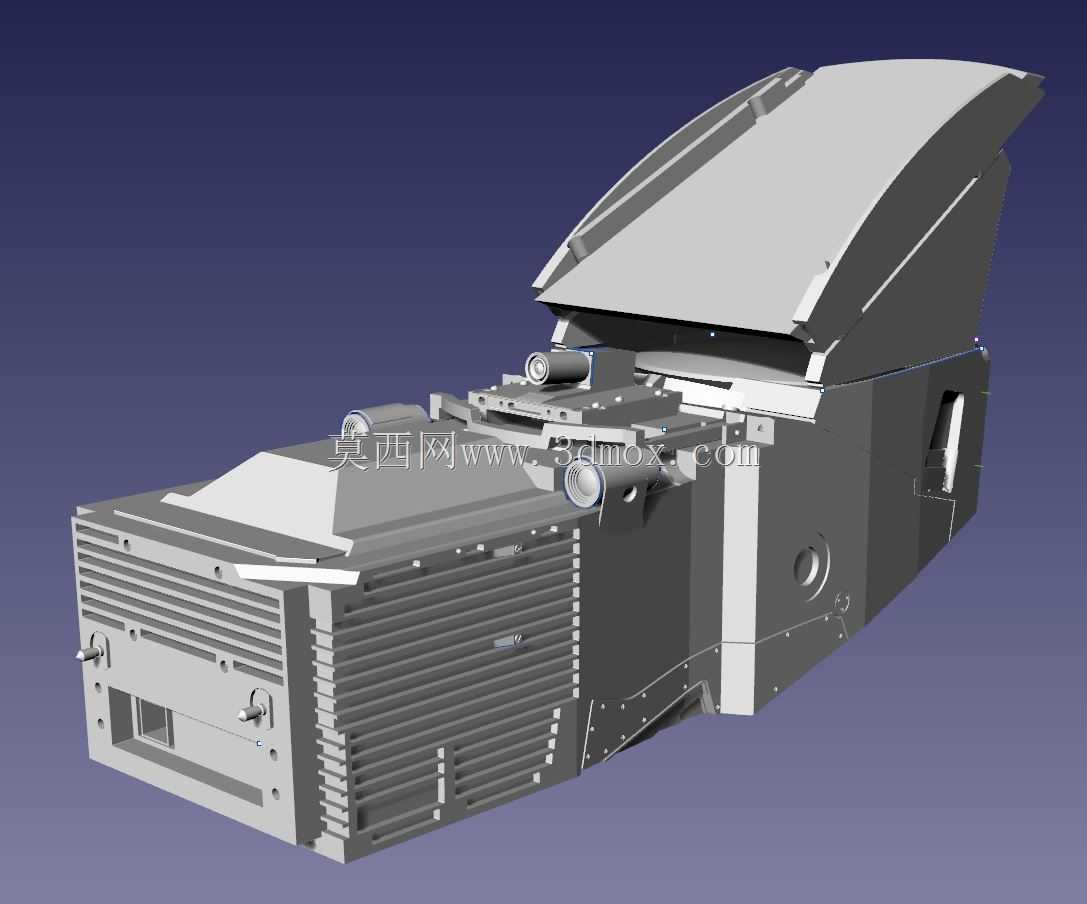

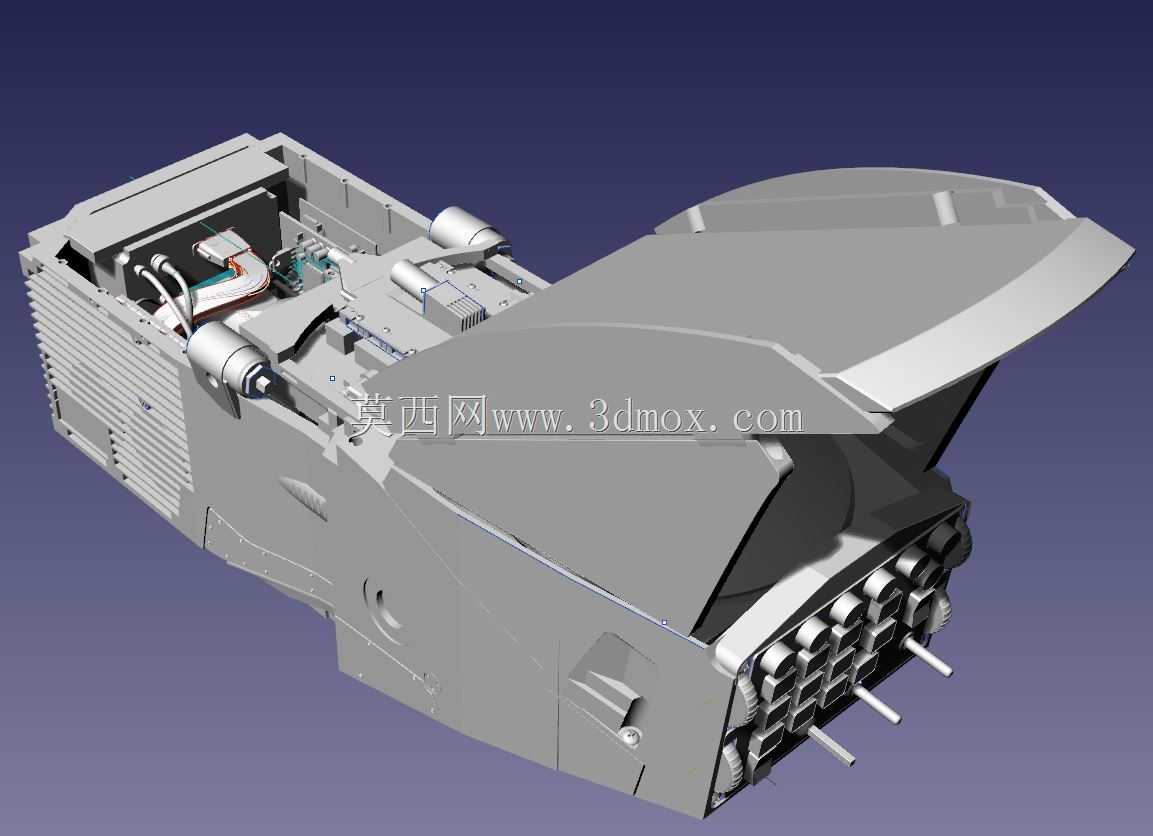

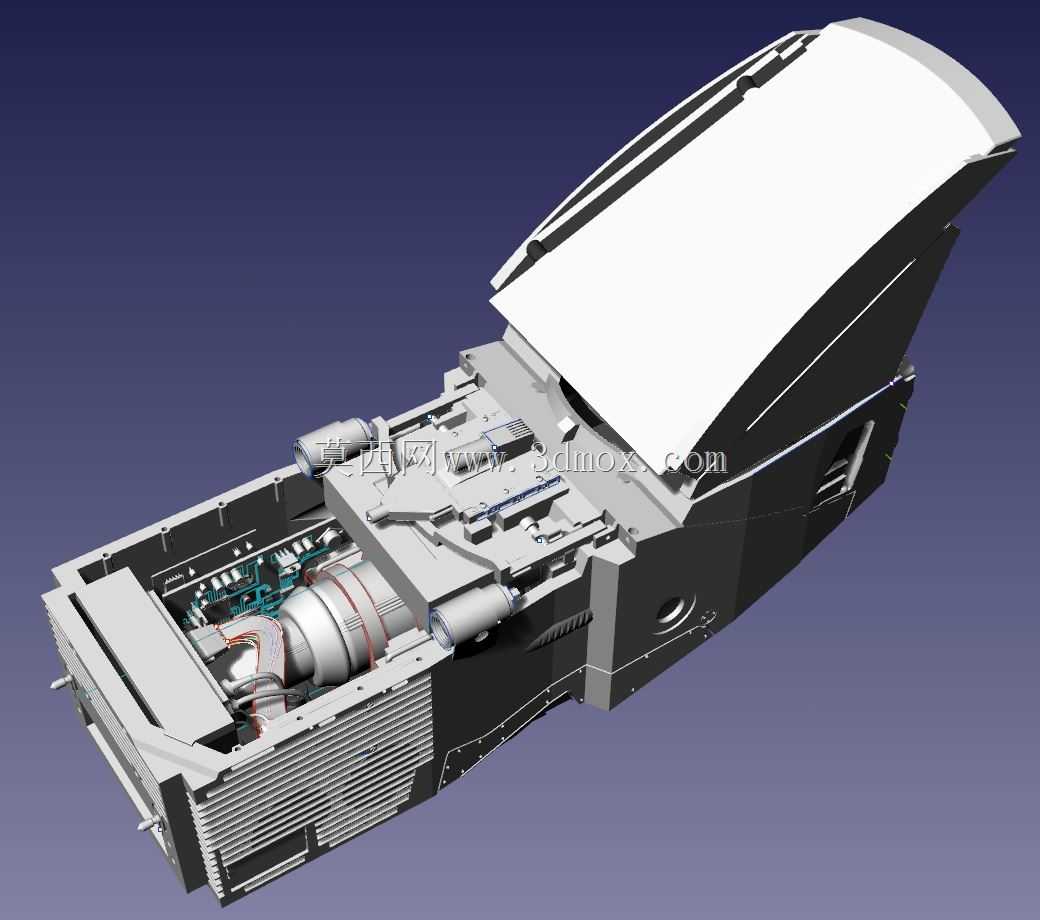

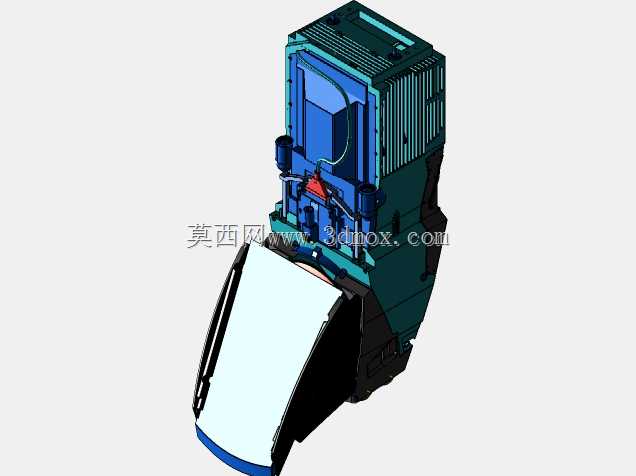

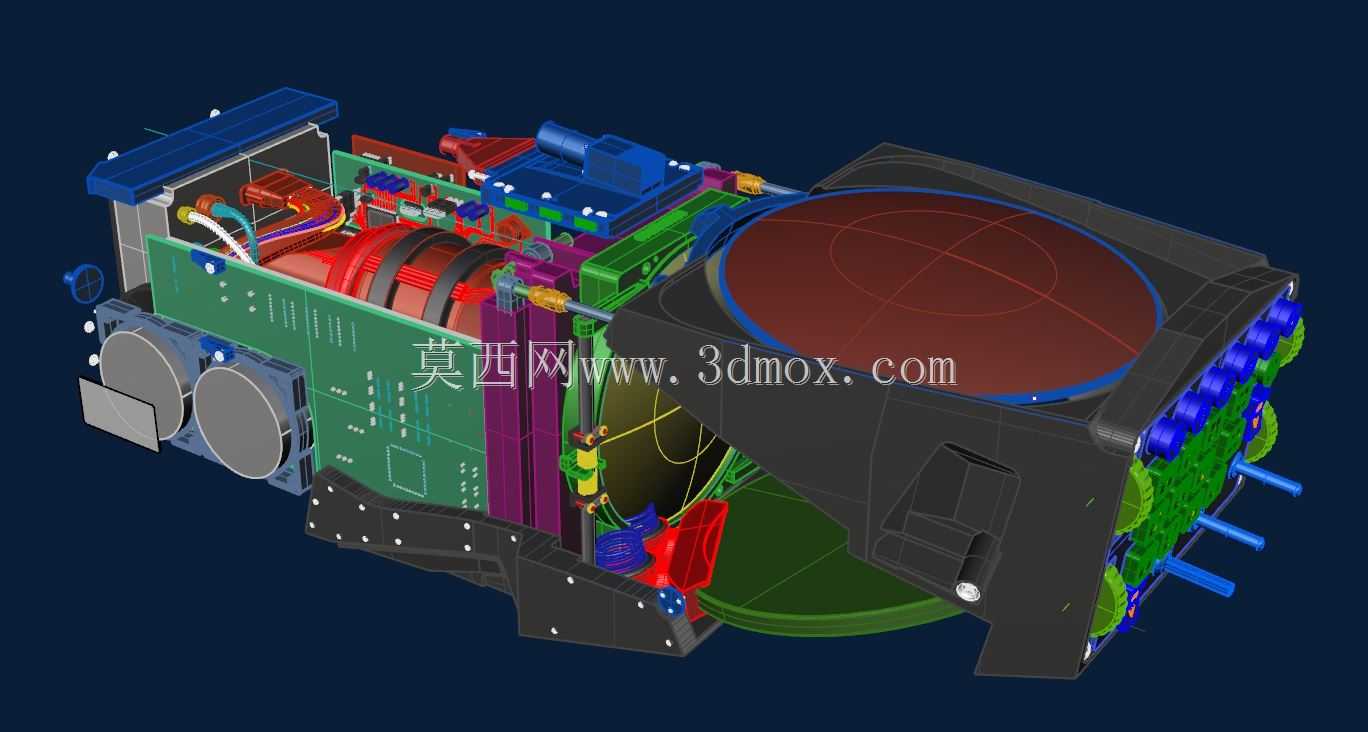

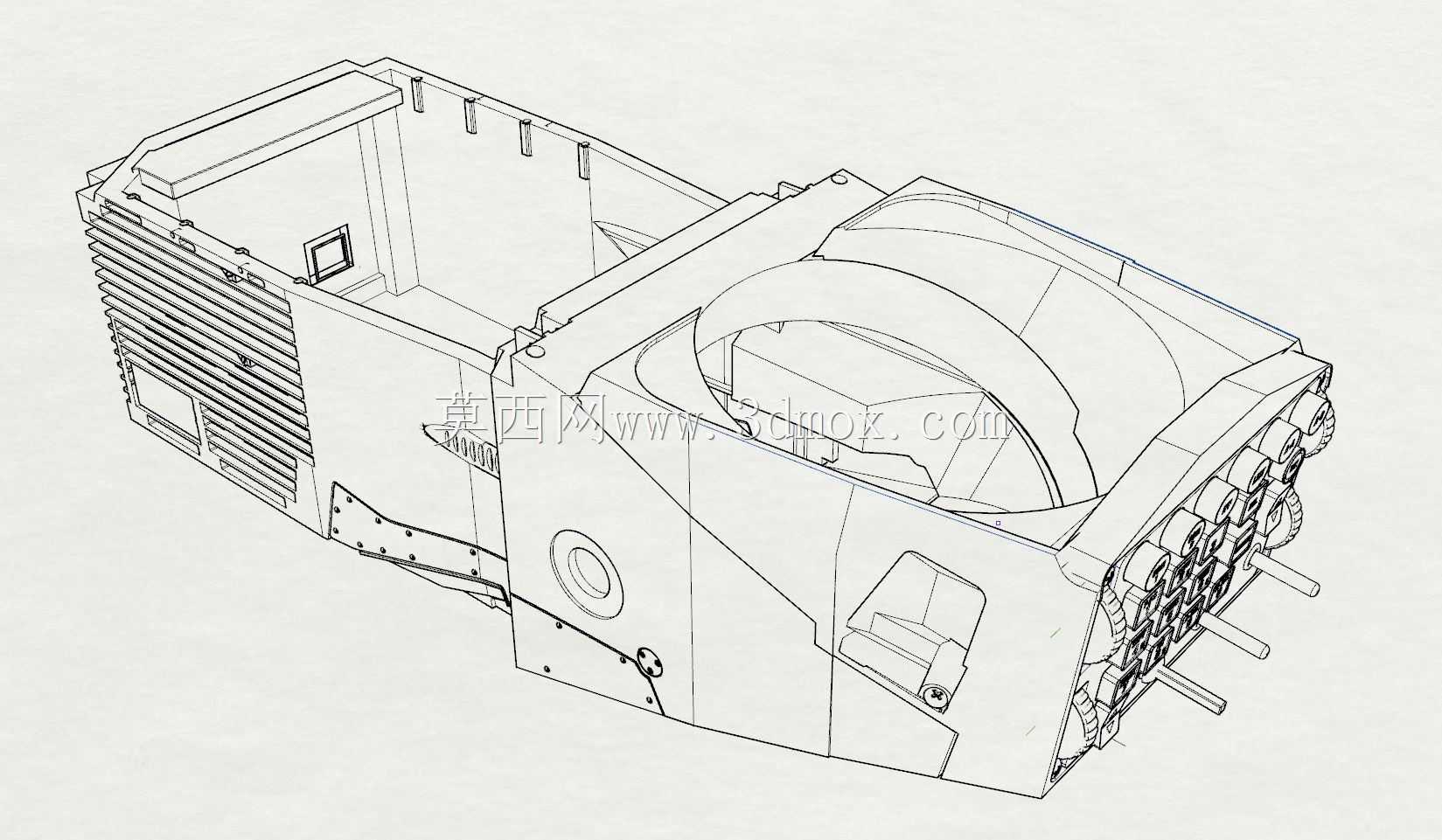

该平视显示器是适配F-16战斗机座舱的核心航电显示部件，主要应用于军用固定翼战术飞机的飞行作战场景，承担飞行参数投射、作战信息叠加、瞄准辅助指引的核心功能，能够让飞行员在保持平视前方空域态势的状态下，同步获取飞行高度、速度、航向、姿态、武器瞄准标记、目标告警等关键信息，无需低头查看座舱内的传统仪表，大幅降低飞行员的视觉切换负担，提升复杂空战、低空突防、恶劣气象飞行等场景下的操作效率与飞行安全性。从功能特性来看，该设备整合了CRT显像投射单元、光学反射校准组件、操作按键阵列、散热风道结构、安装固定接口等多个功能模块，前端的可掀式上盖为光学组合镜的防护与校准结构，闭合状态下可形成封闭的光学投射腔体，避免外界杂光干扰显示成像效果，掀开后可对内部光学组件进行调试维护；设备正面排布的多组物理按键，可实现显示模式切换、亮度调节、参数标定、功能切换等操作，适配飞行员戴飞行手套的操作触感需求，按键间距与按压力度均符合机载设备的人机工程设计标准。设计思路上，整体采用紧凑化的楔形腔体布局，充分适配F-16座舱仪表板上方的狭窄安装空间，外壳采用高强度航空铝合金材质做一体化铣削成型，兼顾结构强度与轻量化要求，侧面设计的多组格栅式散热风道，可在设备持续工作过程中通过飞行迎面气流带走内部显像单元产生的热量，无需额外配置主动散热风扇，降低设备故障概率与机载供电负载；设备后部预留的标准化航电接口，可直接对接战机的航电总线、供电线路与传感系统，实现飞行数据、武器数据、导航数据的实时同步传输。安装边界方面，设备整体采用下置式固定安装脚，可直接通过螺栓固定在座舱仪表板上方的预留安装位，安装后突出仪表板的高度经过严格控制，不会遮挡飞行员的前向观察视野，设备后侧与座舱盖内壁预留足够的安全间隙，避免弹射座椅启动时与设备发生干涉，整体外形的棱角均做钝化处理，防止紧急情况下对飞行员造成磕碰伤害。
