下坡自行车带背衬线圈弹簧后减震器

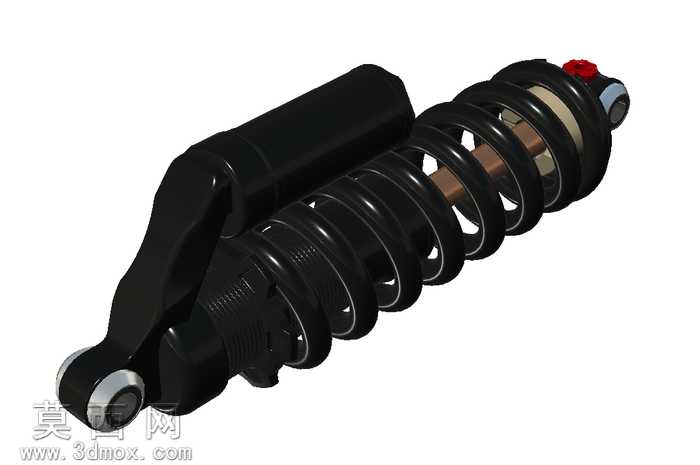

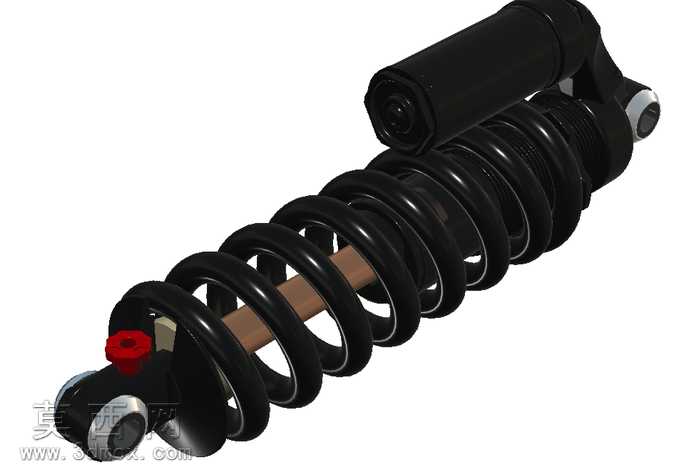

本作品为面向下坡山地自行车使用的带背衬线圈弹簧后减震器三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据山地车后避震的安装尺寸标准确定两端鱼眼接头的轴心距、安装孔位公差，先完成核心阻尼筒体的建模：将外置阻尼油舱与主筒体做同轴配合设计，外置油舱表面做防滑滚纹细节还原，筒体与端盖的连接螺纹采用螺旋扫描特征生成，还原真实的螺纹牙型与旋合长度。主体螺旋弹簧部分采用可变螺距螺旋线作为扫描路径，以圆形截面沿路径扫描生成弹簧实体，弹簧两端做并圈磨平处理，贴合两端的弹簧座定位面，弹簧表面做氧化发黑的材质质感区分，还原钢制弹簧的哑光金属纹理。背衬结构采用铜合金衬套嵌套在阻尼活塞杆外侧，建模时还原衬套与活塞杆的间隙配合关系，衬套表面做抛光铜质材质设置，与黑色的弹簧、阻尼部件形成视觉区分。两端的安装接头采用带橡胶衬套的鱼眼结构，建模时还原橡胶衬套的环形凹槽、金属外圈的包边结构，其中一端接头处设置红色的阻尼调节旋钮，旋钮表面做防滑齿纹细节，还原真实调节部件的操作触感结构。渲染阶段采用工作室光照环境，给金属部件添加轻微的环境反射效果，橡胶部件设置低反光的哑光橡胶材质，红色调节旋钮做亮面塑料质感，通过分层材质设置区分不同部件的材质属性：阻尼筒体为铝合金阳极氧化黑材质，弹簧为弹簧钢喷塑黑材质，衬套为锡青铜材质，安装接头为锻钢镀锌材质，橡胶密封件为丁腈橡胶材质。结构设计上还原了真实后减震的工作逻辑：弹簧承担主要的冲击载荷吸收，阻尼筒体通过内部油液的节流作用控制弹簧回弹速度，外置油舱用于容纳阻尼油热膨胀的额外容积，背衬铜套用于降低活塞杆往复运动的磨损，两端鱼眼接头可适配自行车后三角的摆动角度，避免安装位出现卡滞。建模过程中对所有活动部件做了装配约束验证，确保弹簧压缩行程、阻尼活塞杆伸缩行程符合下坡自行车的减震行程需求，所有密封槽、卡簧位、安装孔的细节均按照工业级零部件的设计标准还原，没有出现结构干涉、配合错位的问题，整体模型可用于自行车结构设计验证、配件展示、骑行装备渲染演示等场景。
