多工位组合式自动化输送生产线

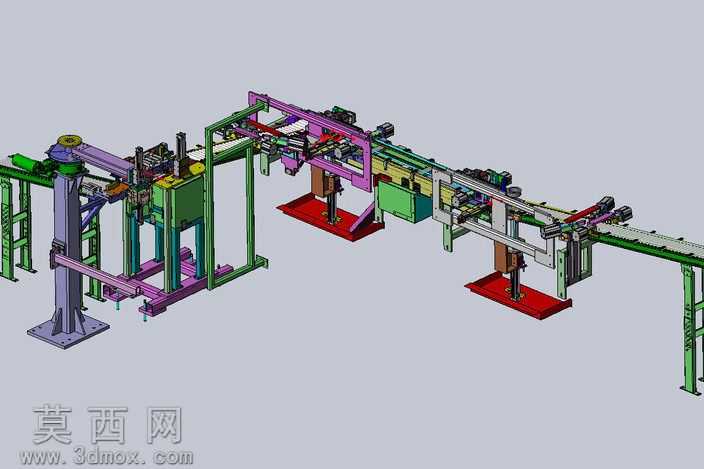

该套输送生产线采用三维参数化建模完成整体设计，建模过程中对每一处结构部件都进行了精准的尺寸匹配与装配约束校验，确保各模组在虚拟装配环境下无干涉、无错位，完整还原产线的实际运行空间布局。整体模型对不同功能段的机架做了差异化材质区分，主体支撑框架采用型钢焊接结构的材质表现，赋予哑光深绿的工业喷塑质感，对应实际生产中的碳钢喷塑工艺；各工位的执行机构支架采用紫色阳极氧化铝型材的材质渲染效果，还原轻量化工业铝型材的表面质感；底部的安装定位基板采用大红色烤漆材质表现，清晰标识各独立工位模组的安装基准位置，方便现场安装时的定位校准。结构设计上，整条产线采用分段模块化设计思路，从入料端开始依次设置多组功能工位：入料段设置立柱式旋转接驳机构，可实现不同高度来料的转向承接，通过旋转立柱上的横向导轨带动拨料机构完成物料的转线输送；中段依次排布多组顶升移栽、侧向定位、夹取搬运机构，每一组工位都通过独立的立式支架与主输送线机架连接，可根据生产工艺需求灵活增减工位数量，无需改动主输送线的主体结构；主输送段采用皮带输送与链条输送结合的形式，不同输送段的衔接处设置导向挡边与过渡托板，避免物料在转序过程中出现卡滞、掉落的问题。设计过程中充分考虑了产线的维护便利性，所有驱动模组都设置在机架外侧的易操作位置，各工位的执行部件都采用快装式连接结构，无需拆解主输送线框架即可完成易损件的更换调试；同时对所有气动元件、传动部件的安装位置都预留了足够的操作空间，方便后期的管线布置与日常检修。模型在渲染阶段采用等轴测视角展示整体布局，清晰呈现各工位之间的位置关系与物料流向，不同功能部件的色彩区分也让整套产线的结构逻辑更加直观，可直接用于产线方案评审、安装指导以及后续的生产加工参考。
