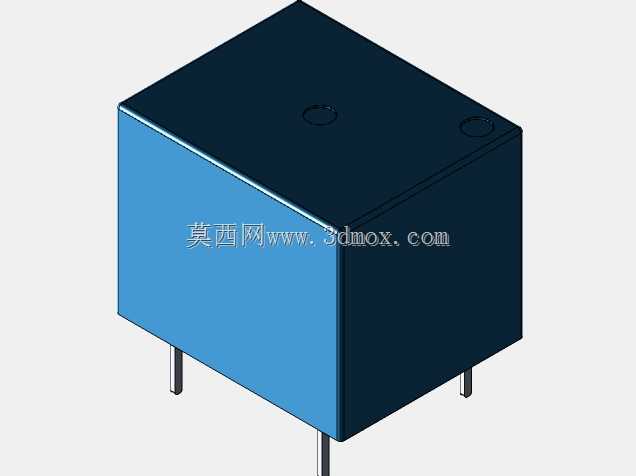

小型5V直流控制继电器结构设计

这款5V规格的直流继电器是低压控制回路中极为常用的电磁式切换元件，广泛应用在消费电子控制板、小型自动化装置、智能家居控制模块、教学实验电路、车载低压控制单元等场景中，核心作用是通过小电流的控制信号实现对负载回路的通断切换，既能实现控制回路与负载回路的电气隔离，也能通过小功率信号驱动相对更大功率的负载，是弱电控制强电场景里性价比极高的基础元件。在实际使用中，这款继电器的控制端适配常规5V直流供电逻辑，能够直接匹配绝大多数单片机、控制板卡的IO口输出电平，不需要额外设计电平转换电路，大幅简化控制板的布线难度。从功能特性来看，这款继电器采用经典的电磁吸合结构设计，内部包含电磁线圈、衔铁传动机构、触点组、复位弹簧几个核心部分，当控制端通入额定5V直流电压时，线圈产生的电磁力会克服复位弹簧的拉力带动衔铁动作，实现常开触点闭合、常闭触点断开的状态切换；当控制端断电后，电磁力消失，复位弹簧会带动衔铁复位，触点恢复初始状态，整个动作响应速度快，触点接触电阻低，能够稳定承载额定范围内的负载电流。在设计思路上，这款继电器充分考虑了PCB板载安装的使用需求，整体外形采用方正紧凑的塑封外壳结构，外壳采用阻燃绝缘工程塑料注塑成型，既能够为内部精密的电磁结构、触点结构提供防尘、防外力磕碰的防护，也能避免外部异物接触内部带电部件造成短路风险，同时塑封外壳的规整外形也适配自动化贴装、波峰焊的批量生产工艺，能够有效降低下游厂商的组装生产成本。在外形尺寸与安装边界上，这款继电器采用标准的直插式引脚布局，引脚间距符合行业通用的PCB封装规范，设计电路板时可以直接套用标准封装库，不需要单独定制封装；整体高度控制在板载元件的常规尺寸范围内，不会在设备内部造成额外的空间干涉，安装时只需要将引脚对应插入PCB的预留焊盘孔，完成焊接即可固定，不需要额外设计固定支架，安装流程简单便捷。触点部分采用耐氧化、耐电弧烧蚀的合金材质，能够在频繁通断的工况下保持稳定的接触性能，延长元件的整体使用寿命，同时线圈部分的功耗控制在较低水平，长时间通电工作也不会产生过高的温升，能够适配长时间待机的控制场景需求。
