公式1多片离合器组件三维结构设计

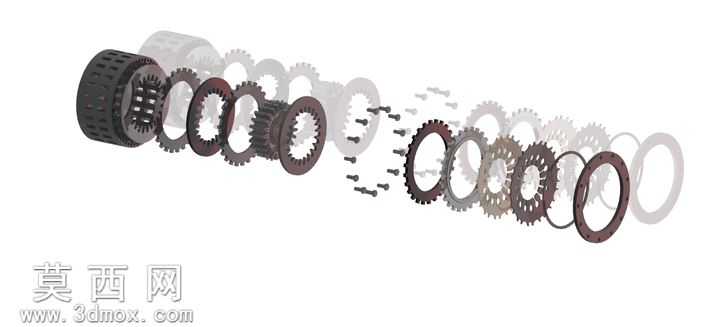

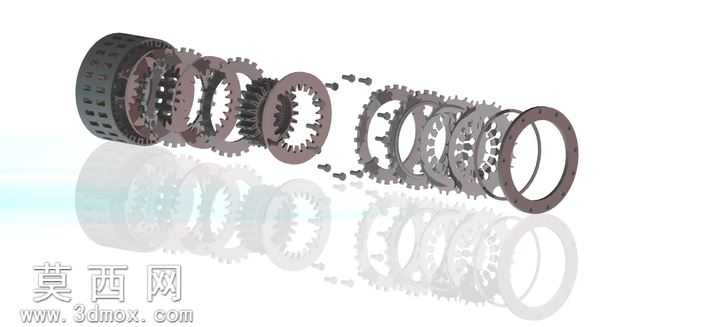

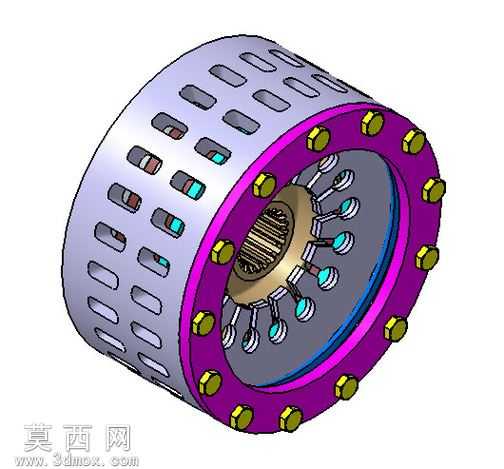

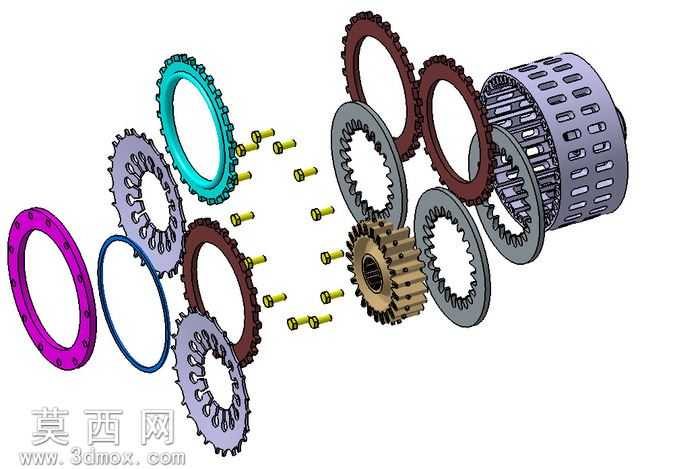

本作品为公式1多片离合器组件的三维建模成果，建模过程严格遵循多片湿式离合器的实际结构逻辑，以还原真实传动部件的装配关系与功能特性为核心目标。建模阶段首先梳理离合器的核心组成部分，包含主动摩擦片组、从动摩擦片组、离合器毂、压盘、定位卡簧、传动齿圈等关键零件，针对每一类零件的结构特征选择适配的建模方式：对于带有规则齿形的摩擦片，采用参数化草图绘制齿廓轮廓后通过拉伸、阵列命令生成基体，再对摩擦片表面的油槽、散热孔结构进行细节切除，保证齿形参数与实际传动啮合要求匹配；对于离合器毂等壳体类零件，通过旋转命令生成主体轮廓后，对内花键、定位卡槽、安装孔位进行分步特征创建，确保各装配基准面的尺寸精度符合配合要求。材质与渲染环节，针对不同零件的实际材质属性赋予对应材质参数：钢制摩擦片基体赋予高硬度金属材质，调整表面粗糙度参数体现机加工后的金属质感，摩擦衬片部分赋予符合复合材料特性的哑光深棕材质，区分金属基体与摩擦工作层；离合器毂等结构件赋予调质钢材质，通过调整反射、高光参数表现金属零件的厚重质感；压盘与卡簧类零件赋予弹簧钢材质，适当提高表面反光度体现热处理后的表面特性。渲染阶段采用柔和的工业展示光源，添加地面反射效果，通过爆炸视图的呈现方式将所有装配零件沿轴向依次排布，清晰展示每一层零件的结构形态与装配顺序，直观呈现多片离合器叠片组合的结构特点。结构设计层面，严格遵循多片离合器的工作原理进行零件排布：主动片与从动片交替叠装，主动片外齿与离合器毂的内花键配合，从动片内齿与输入轴的外花键配合，压盘布置在摩擦片组端部，通过轴向压紧实现多片摩擦面的扭矩传递，各零件间预留合理的装配间隙，还原离合器分离与结合状态下的运动空间，保证模型结构符合机械设计的实际规范，可用于传动系统结构展示、工作原理演示以及相关设计参考使用。
