SC16UU线性滚珠滑块轴承三维结构设计

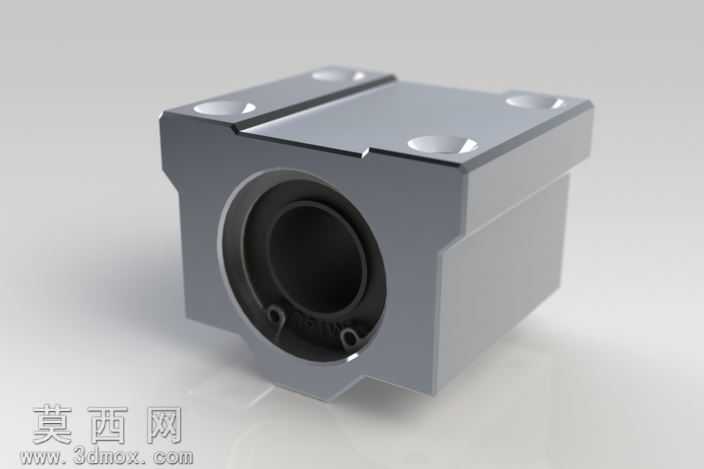

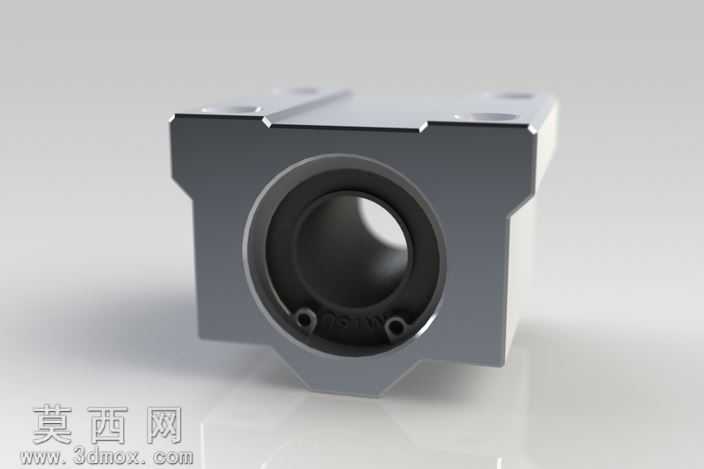

本作品为SC16UU线性滚珠滑块轴承的三维参数化设计模型，建模过程严格参照官方公开的产品尺寸数据表完成，确保所有安装尺寸、配合公差、外形轮廓均符合行业通用标准，可直接用于DIY直线滑台、线性运动模组的配套设计参考。建模阶段以SolidWorks为核心工具，首先绘制轴承座的主体拉伸轮廓，精准还原方形安装座的四个沉头安装孔位，保证孔位间距、沉头深度与实际安装需求完全匹配；随后构建内部的轴承衬套结构，对滚珠循环滚道进行精细化扫掠建模，还原滚珠保持架的卡位结构，确保内部滚珠的排布路径与实际产品的运动逻辑一致，所有圆角、倒角、退刀槽等工艺细节均按照机加工零件的常规设计规范进行还原，避免出现不符合生产实际的尖锐棱角或无依据结构。材质与渲染环节采用PhotoView 360完成效果输出，主体轴承座赋予哑光银灰色金属材质，模拟铝合金阳极氧化的表面质感，内部滚珠设置高反光镀铬金属材质，滚道与衬套部分添加轻微的磨砂质感区分不同部件，通过三点布光方案突出零件的结构立体感，在轴承的安装平面、内孔壁面添加柔和的环境反射，让渲染效果更贴近真实工业产品的视觉表现。设计思路上优先保证模型的可编辑性与实用性，所有特征均保留完整的参数化建模历史，使用者可根据实际需求调整安装孔尺寸、内孔直径、座体长度等核心参数，快速衍生出同系列不同规格的滑块轴承模型；模型同时兼顾装配验证需求，各部件之间的配合间隙按照实际装配公差设置，可直接导入装配体中完成干涉检查、运动仿真等工作，能够有效缩短线性运动机构的设计周期，为非标自动化设备、DIY数控滑台、3D打印机运动轴等场景的设计提供可靠的零部件参考。
