遥控直升机旋翼机头SolidWorks三维模型

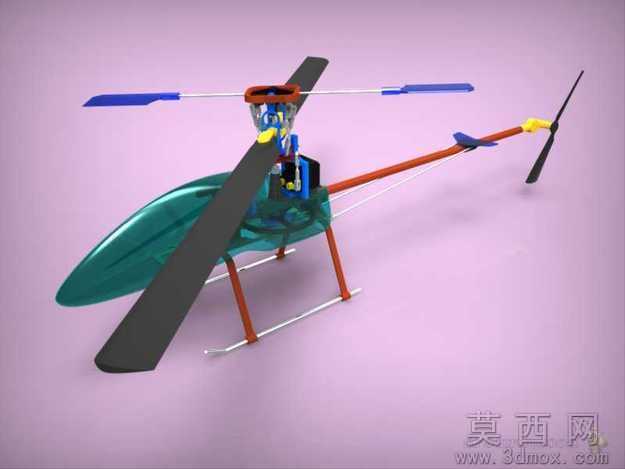

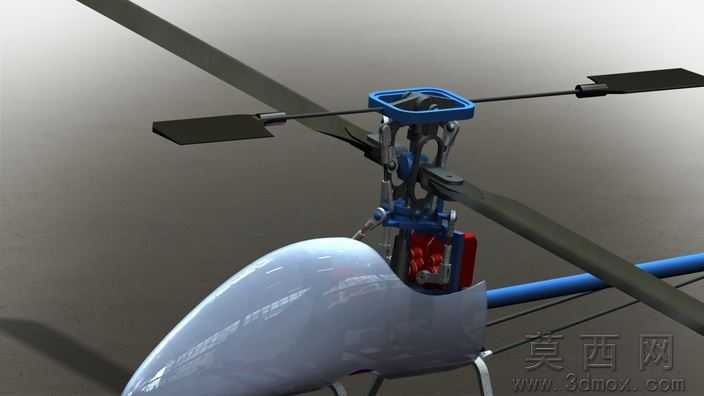

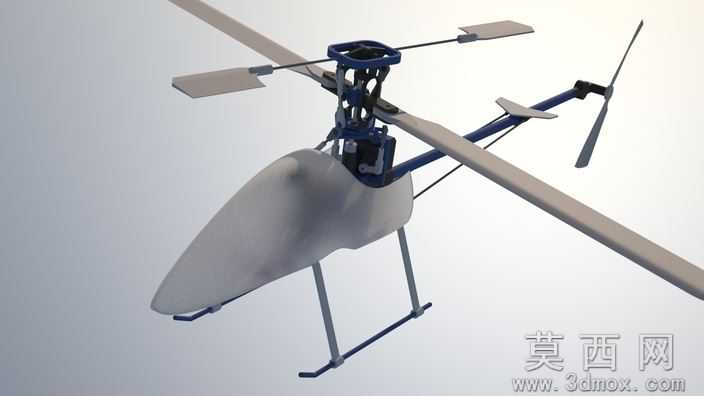

本模型为遥控直升机核心旋翼与机头部分的高精度三维建模成果，建模全程以真实航模结构为参考基准，首先完成旋翼夹座、倾斜盘、主旋翼轴、平衡杆等核心零件的独立草绘，通过拉伸、旋转、扫掠等基础特征搭建零件主体轮廓，再对螺丝孔位、铰接间隙、传动卡槽等细节特征做精细化切除处理，每一个零件的尺寸比例均参照市售450级遥控直升机的实际参数设定，确保各部件装配后无干涉错位问题。参数设计阶段严格遵循航模动力学设计规范，主旋翼长度、平衡杆配重位置、倾斜盘偏转角度均经过参数化约束设置，可通过修改全局参数快速调整旋翼规格，适配不同级别的遥控直升机改装需求，铰接部位预留了符合实际装配要求的转动间隙，可直接用于运动仿真验证旋翼的周期变距动作。渲染材质环节针对不同零件的物理属性做了对应设置，机头整流罩采用高光泽亮面白色塑料材质，添加了真实的环境反射与高光效果，旋翼夹座等金属结构件采用磨砂蓝色阳极氧化铝材质，旋翼叶片采用哑光黑色碳纤维纹理材质，传动连杆采用亮面镀铬金属材质，渲染后可清晰区分不同部件的材质差异，直观呈现产品的真实外观质感。结构原理上完整还原了遥控直升机的核心变距机构，主旋翼通过夹座与倾斜盘联动，平衡杆用于稳定旋翼转速下的姿态，倾斜盘通过三个舵机拉杆实现周期变距与总距控制，模型完整保留了各部件的铰接关系，可直接导入运动仿真模块模拟旋翼的旋转、倾斜、变距全过程，清晰展示航模直升机的飞行动作原理。软件兼容方面，模型原生基于SolidWorks2010版本搭建，所有特征均保留完整参数化编辑历史，同时提供通用STL格式文件，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式文件可直接导入切片软件用于3D打印制作实体航模配件，无需额外做格式转换与模型修复。研发教学应用层面，该模型既可以作为航模爱好者研发改装遥控直升机的结构参考，用于验证旋翼改装方案的可行性，也可作为SolidWorks软件教学的典型装配案例，帮助学习者掌握复杂铰接装配体的建模、装配与仿真方法，还可用于中小学航模科普教学，直观展示直升机的飞行控制原理，降低航模知识的学习门槛。
