Sovella工作台V4.0

SOVELLA 工作台 V4.0
链传动

在 SW 文件，以提高/低层台阶高度去的左腿和右腿，更改为较低、 中间或上部的"伴侣"。
在此3D模型中的表示法目的是两个不同类型弹簧。只有一种类型弹簧将用于实际的工作台。（颜色是用于查看清晰只。

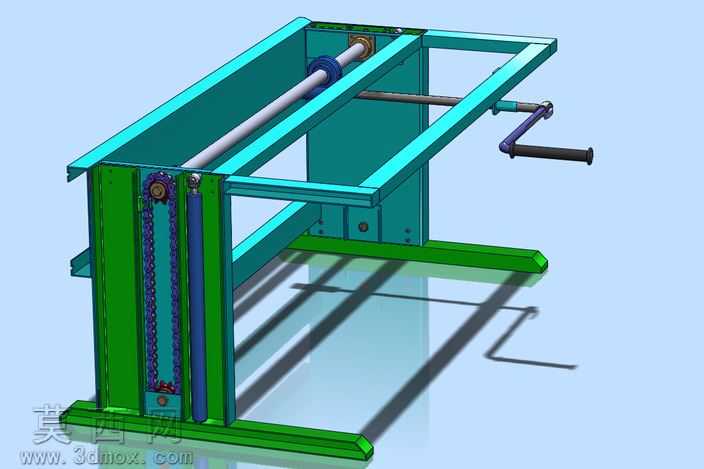

蜗轮驱动驱动链轮和链的横向轴。

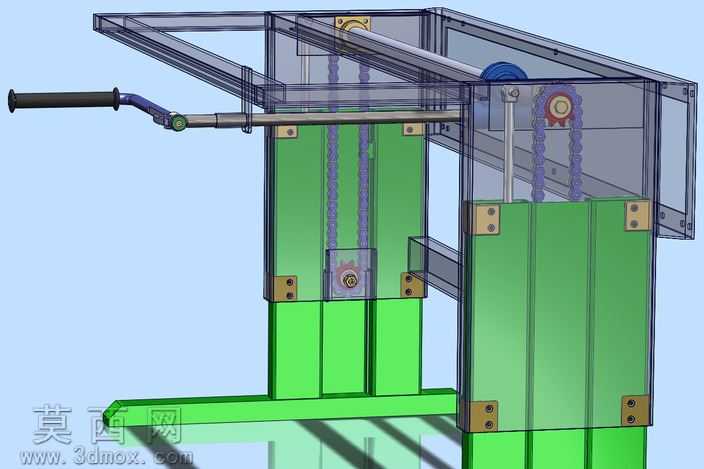

链传动有电缆或皮带的优势，单链可以在两个方向拉出。链子是紧凑、 高效。

两个弹簧协助变异、 (2) 垂直气弹簧或 (1) 扭转弹簧。

最后驱动器比从 50: 1 至 100: 1 根据链链轮大小和可调手摇设置而异。

估计所需的费用 $350 到 450 元

弹簧铺助

空的工作台的平均重量，预计为 100 公斤。

最佳固定的弹簧力与 100 公斤最低和 500 公斤最大总重量是 300 千克

以 300 公斤弹簧的最大值向上或向下手动部队必要 200 公斤。

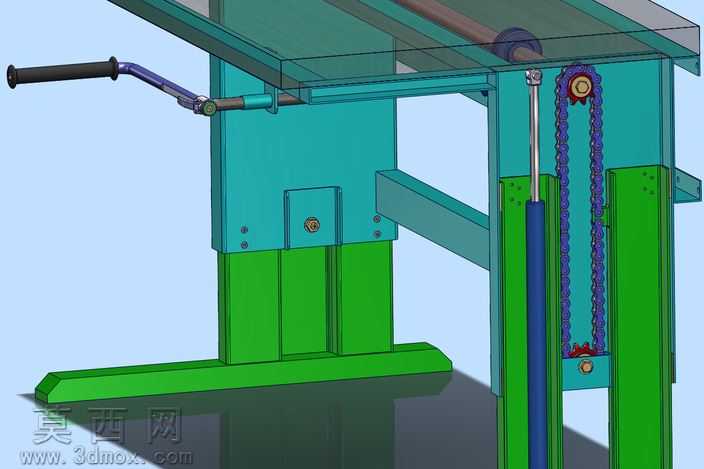

标准气弹簧是约最大 115 公斤，所以 (2) 标准气弹簧 = 230 公斤。可自定义气弹簧。气弹簧会轻松地安装在任何工作台的大小。

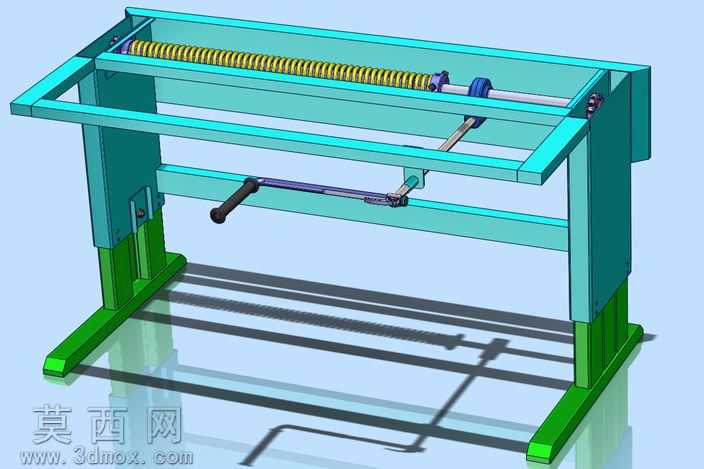

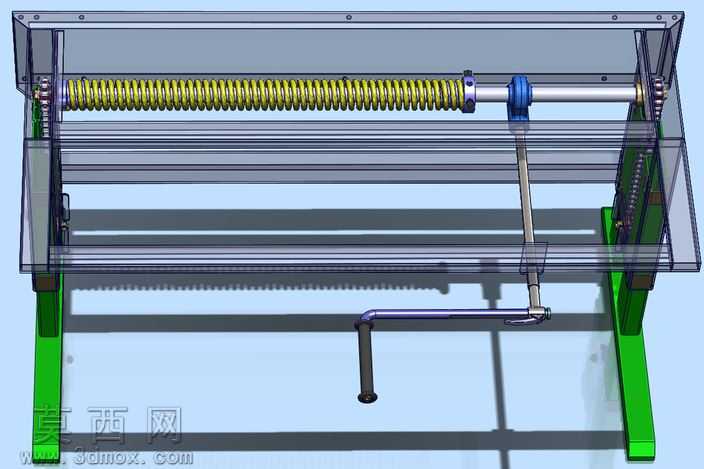

额定 300 公斤的扭转螺旋弹簧丝直径约 11 毫米，90 毫米 OD，1200 毫米的长度，和中的最小大小长椅放不下。扭转线圈弹簧和结束装载可能可以由 Sovella。与不同的气弹簧扭转弹簧允许容易力调整和可以在字段中由主管技术人员进行调整。这意味着您可以设置春天部队满足客户的需求和减少 500 千克最大负载下的应用程序的必要力量。

用户机制快速手动率调整扭转螺旋弹簧的是可能，但它会让成本约 100 元。这将附加到春天的锚固端来的手动曲柄轴驱动的蜗轮。

蜗轮。

这是 2 开始蜗轮与 20T 蜗轮和 10:1 的比例。最佳材料磷/青铜蜗轮、 硬化钢蜗轮和油浸铜衬套。最佳配置是圆柱蜗杆齿轮包络环面蜗杆砂轮。这产生成本的最佳效率，可能可以由 Sovella。

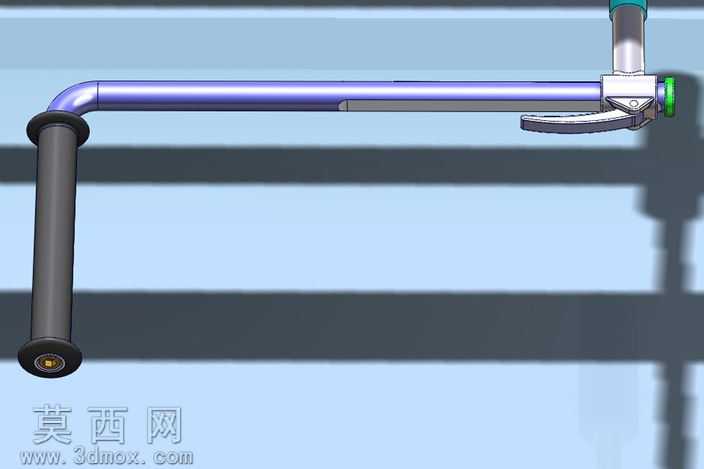

可调式手动手摇

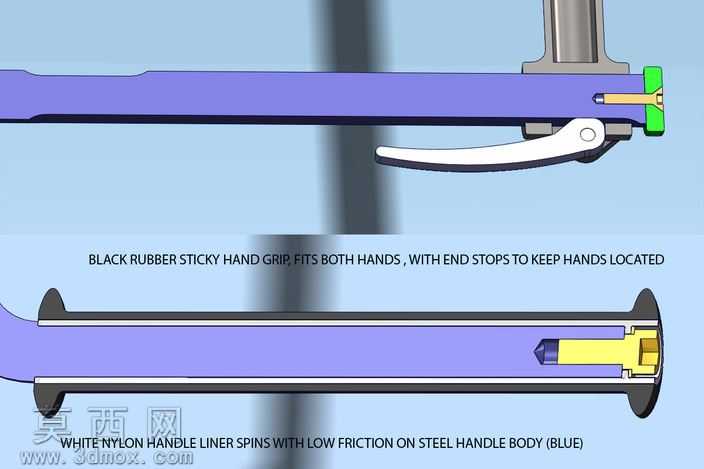

这是这种设计的一个关键部分。用户和机制之间的接口。它被为了最大限度地用户输出功率。它具有最佳人体工学 25 毫米直径的手柄适合两只手纵长，两个用户武装用强度较低。手抓地力有一个尼龙 (硬塑料) 的基础，减少摩擦，在曲柄句柄上自由地旋转和粘滞抓地力与结束卫兵让手位于软橡胶。

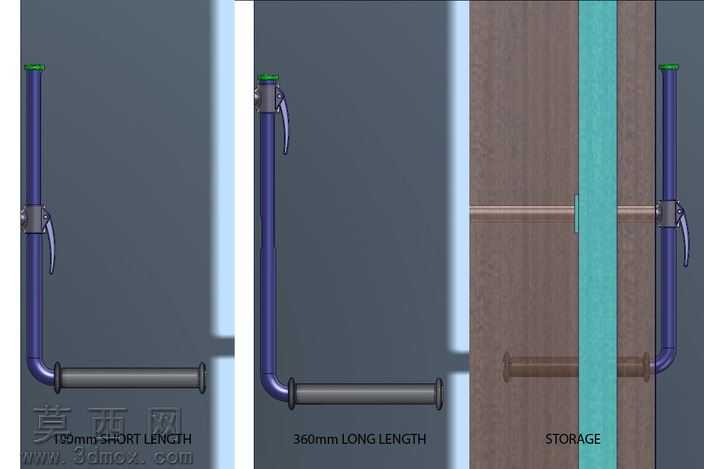

固定的长度的句柄是指一个系统仅限于与最小强度用户和最大荷载的比率。（从 190 毫米到 360 毫米） 的长度可调手柄是到的最具成本效益的方式迅速和容易地更改机制比。两大变量的总重量和用户强度是很大的优势，调整比例。与更强的用户或轻负荷，可以获得更多的移动速度。与较少的用户强度或重的负荷，可以获得更大的力量。过中心调整闩锁还允许要在不使用时开存储的句柄。

链和轴驱动器

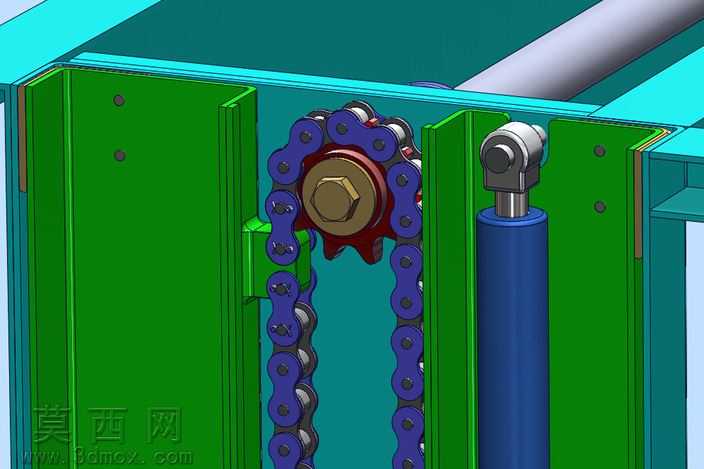

这是 ANSI 60 链 19 毫米螺距 （ISO 相当可用）。标准 3200 公斤抗拉强度，900 公斤工作负载。四个链轮相同的大小，优化是一 12 颗牙为 50: 1 最终的比率与 10:1 蜗轮和手动曲柄在最短的 （190 毫米） 位置。较低的链轮有偏心轴调整链紧张。链轮可能可以由 Sovella 所作。主驱动轴是 32 毫米 OD x 10 mm ID 无缝管材加工为 25 毫米的每一端与 ID 链轮。油浸青铜轴套轴的轴承及链轮。

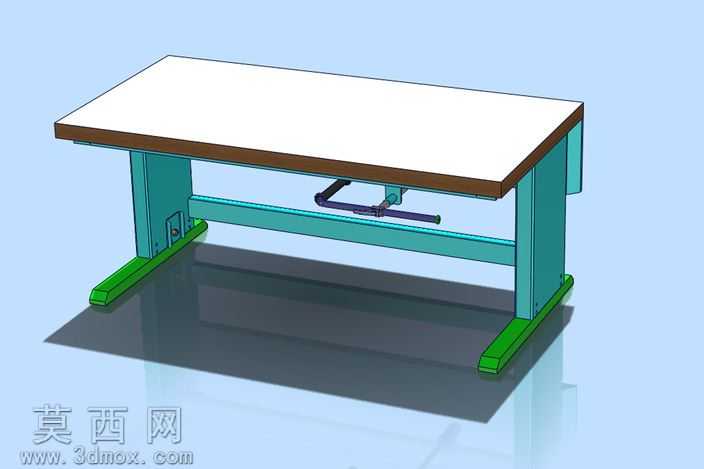

台设计

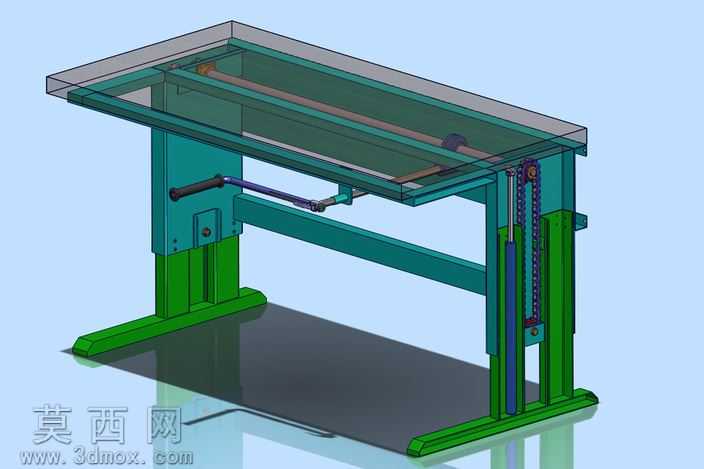

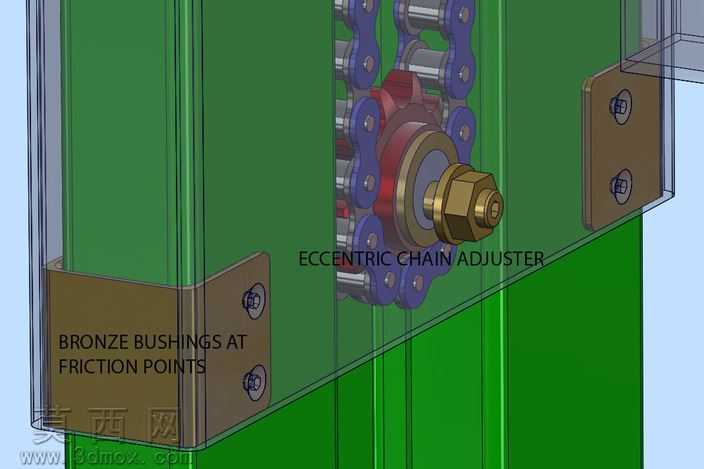

腿部深度 （从前到后） 从现有的设计增加了约 50%，以容纳增加的重量。此维度可以只增加 25%，而异，仍适合这种机制。铜衬套，用在哪里移动腿部件使的位置接触。访问孔仍然需要添加链轮/程序集。紧凑链传动位于艇内一半的腿上。这样，将添加到设计的 （前面到后方) 对角线强度的腿结构连续的舷外侧。

功率和效率数字

51:1 最后的比率，与手曲柄在最短的位置，警队在句柄为 200 公斤的最大负载为 3.92 公斤。需要的速度为 15 m m/s 是 765 m m/s。

3.92 x 9.8 x.765 = 29.4 watts。（有没有摩擦)

最高摩擦损失在铜衬套，这才能得到改进的轴承哪个驱动器成本过去的目标。估计总最佳效率是 60%至 70%。

这是可以接受的考虑一样好大多数其他驱动器机制和比一些，像任何与 acme 螺纹驱动，而低于 50%更好。这极大地更有效的成本范围中的唯一的通用驱动器机制是全液压系统可能不是这一挑战，在可行的利润正在将被保留在公司内。

实际所需的瓦以估计的效率。

29.4 /.6 = 49 瓦。
29.4 /.7 = 42 瓦。

这是更接近于现实的计算相比，任何不考虑方程摩擦。49 瓦翻 40 瓦的目标，但这只可以避免由成本一遍。也这只影响一个小的预计使用百分比。

60%的最大值 40 瓦特 = 24 瓦负载的应用
24 = （X)9.8(.765)
X = 24 / 9.8(.765)
X = 3.2 公斤在句柄
3.2 x 51:1 = 160 公斤 = 实际装载与 24 瓦 @15mm/s
200-160 = 40 公斤区别目标及实际负荷
500-40 = 460 公斤不带弹簧协助。

所以与恶劣案件 60%的效率和任何负载 460 公斤或更少，这机制要达到 40 瓦特的目标。

更多号码

@ 190 毫米 51:1 比率摇晃的手

（最短长度） 以 65%的效率，@ 400 毫米的距离 500 公斤

6.0 公斤力 27 秒 38 rpm = 45 瓦

15 x 51 = 765 毫米
765 毫米/s 旅行与 190 毫米曲柄为.64 革命/秒。
.64 x 60 = 38.4 rpm
400 毫米 x 51 = 20,400 毫米/1194 毫米 （曲柄圆周) = 17.1
17.1 革命的手摇旅行充分 400 毫米的距离
@ 38.4 rpm
17.1 / 38.4 = 45
60 × 45 = 27 秒的时间完全 400 毫米旅行

200 公斤 / 51 = 3.92 公斤 @ 效率 65%= 6.0 公斤

此外......
@ 15 mm/s 400 毫米 = 26.7 秒
6.0 公斤 (9.8).765 / X 秒 = 40 瓦。
6.0 (9.8).765 = 40watts (X sec)
6.0 (9.8).765 / 40w = 剖截面
X = 1.125 秒
15 毫米/1.125s @ 400 毫米 = 30 秒
所以 40 瓦应用以 65%的效率来在目标为充分的旅行的 3.7 秒内。

@ 360 毫米 97:1 比率摇晃的手

（最长长度） 以 65%的效率，@ 400 毫米的距离 500 公斤

3.17 千克力 51 秒 20 rpm。= 23.8 瓦特

该句柄，更多的距离，在同一速度更多的时间，约 1/2，部队。

因此，对于具有强度较低的用户 500 公斤在取消了 400 毫米 50 秒，并只 24 瓦的功率。

400 毫米 x 97 = 38,800 毫米/2262 毫米 （曲柄圆周) = 17.1 革命
@ 765 毫米/秒 （相同的速度在句柄）
38,800 / 765 = 51 秒
200 公斤 / 97 = 2.06 公斤 @ 效率 65%= 3.17 千克
3.17 x 9.8 x.765 = 23.8 watts
