博世力士乐角撑板盖帽组件三维设计

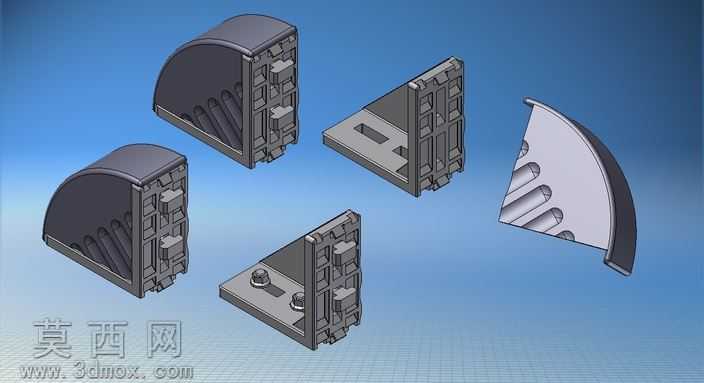

本套组件采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循工业零部件的实际生产尺寸规范，对每一个结构特征都做了精准的尺寸约束与几何约束，确保各部件之间的装配公差符合行业标准。建模阶段首先完成单个基础零件的特征搭建：针对角撑板的扇形承托结构，采用拉伸、切除、阵列命令依次构建出板体的加强筋结构、安装定位孔位、侧边卡接卡槽，对筋条的过渡圆角做了优化处理，避免应力集中问题；针对盖帽的弧形包覆结构，采用曲面放样、实体加厚、特征阵列命令构建出盖帽外表面的防滑纹理、内侧的卡扣凸台，保证卡扣与角撑板卡槽的过盈配合尺寸精准。渲染阶段采用工业级哑光工程塑料材质，模拟玻纤增强尼龙的表面质感，对金属安装件赋予镀锌钢材质，调整环境光与漫反射参数，让模型的结构层次清晰呈现，各部件的装配关系一目了然。设计过程中采用了模块化的设计思路，将整套组件拆分为角撑板、盖帽、配套紧固件等独立零件，每个零件都单独配置了iProperties属性参数，将部件号、材质、规格参数等信息嵌入零件属性中，方便后续在装配体中直接调用管理。整套模型完整还原了博世力士乐50x100规格连接组件的结构细节，既可以用于工业铝型材框架搭建的装配模拟，也可以作为相关连接件设计的参考样本，模型的特征树结构清晰，参数可编辑，能够根据实际使用需求快速调整尺寸规格，适配不同的安装场景。
