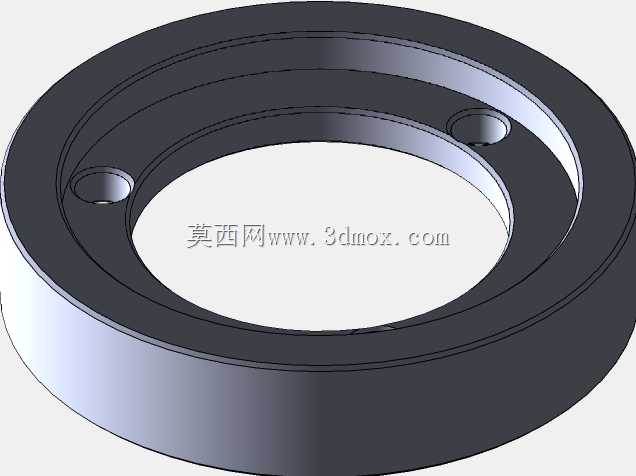

带定位孔环形法兰密封压盖结构

该环形压盖类零件主要应用于医疗设备、精密流体管路以及中小型机电设备的端部密封与轴向限位场景，在医用管路系统中可作为标准对接端的压紧构件，配合密封圈实现管路对接处的静密封，避免输送介质出现渗漏问题，同时也可用于小型旋转轴系的端部限位，约束轴承外圈的轴向窜动，保障轴系运转的稳定性。从实际用途来看，该零件属于承压类紧固配件，工作状态下需要承受均匀的轴向压紧力，将密封件均匀压合在对接端面，同时自身的两个对称定位孔可与对接端的定位销配合，避免安装后出现周向转动，保障密封面的贴合度不会因设备运行振动出现偏移。从功能特性来看，该零件采用阶梯式环形结构设计，内侧的阶梯槽可用于嵌装O型密封圈或者平垫片，外圈的加厚环边提升了零件整体的结构刚性，避免压紧过程中出现翘曲变形，两个对称分布的沉头定位孔既可以穿装定位销，也可适配小规格紧固螺钉，实现零件与对接基体的可靠连接，零件的端面加工精度要求较高，密封贴合面的平面度需控制在合理范围内，保障压紧后密封面无间隙。在设计思路上，该零件遵循了医用标准配件的通用设计规范，整体采用对称式结构设计，既降低了加工过程中的装夹难度，也保障了压紧力的均匀分布，内侧通孔的尺寸根据适配的管路或者轴径做了适配，预留了合理的配合间隙，避免与运动部件出现干涉，阶梯槽的深度根据常用密封圈的压缩量做了匹配，既保证密封圈有足够的压缩量实现密封，也不会因压缩量过大导致密封圈过早老化失效，外侧的环形凸边既提升了零件的结构强度，也可作为安装时的受力面，方便安装过程中施加均匀的压紧力。从外形尺寸与安装边界来看，该零件整体为扁平环形结构，轴向厚度较薄，安装后不会占用过多的轴向空间，适合在结构紧凑的设备内部使用，外侧最大直径根据对接端的标准接口尺寸设计，可直接与对应规格的标准法兰或者管路端面对接，两个定位孔的中心距遵循对应标准的尺寸规范，可实现与标准配件的互换安装，内侧通孔的直径略大于适配的管路或者轴径，预留了足够的穿装空间，零件的所有棱边都做了倒角处理，既避免安装过程中划伤操作人员或者密封件，也去除了加工过程中产生的毛刺，提升零件的装配顺畅度。
