三十枚装蛋托纸箱成型压缩模具结构

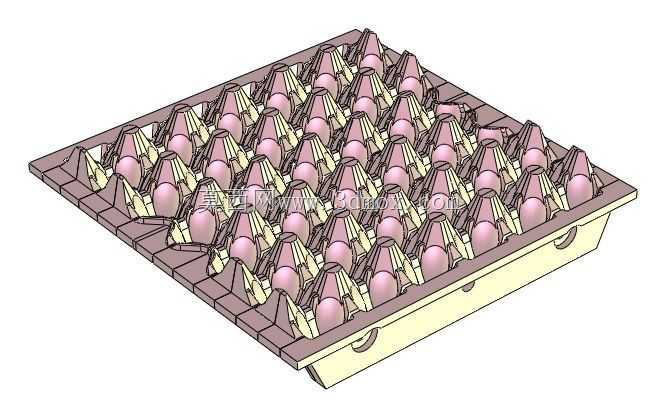

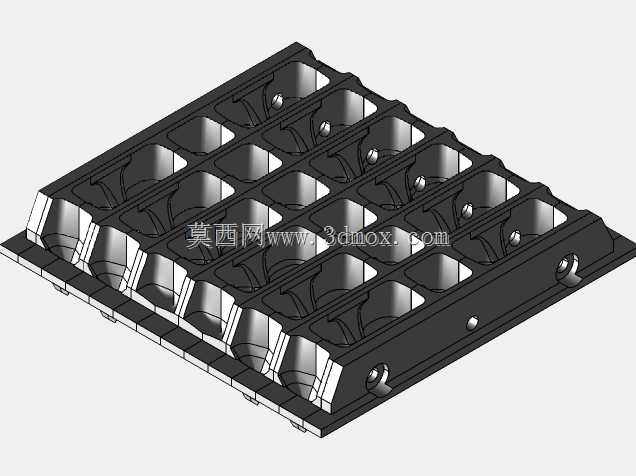

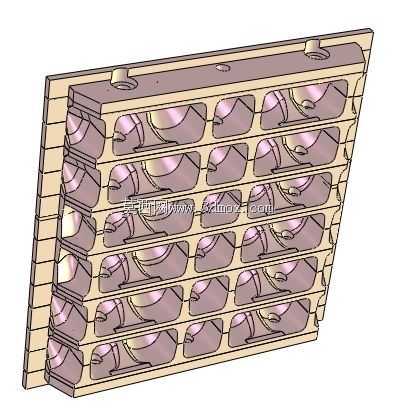

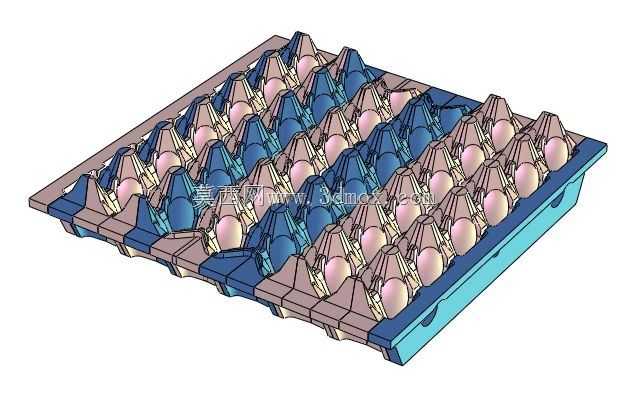

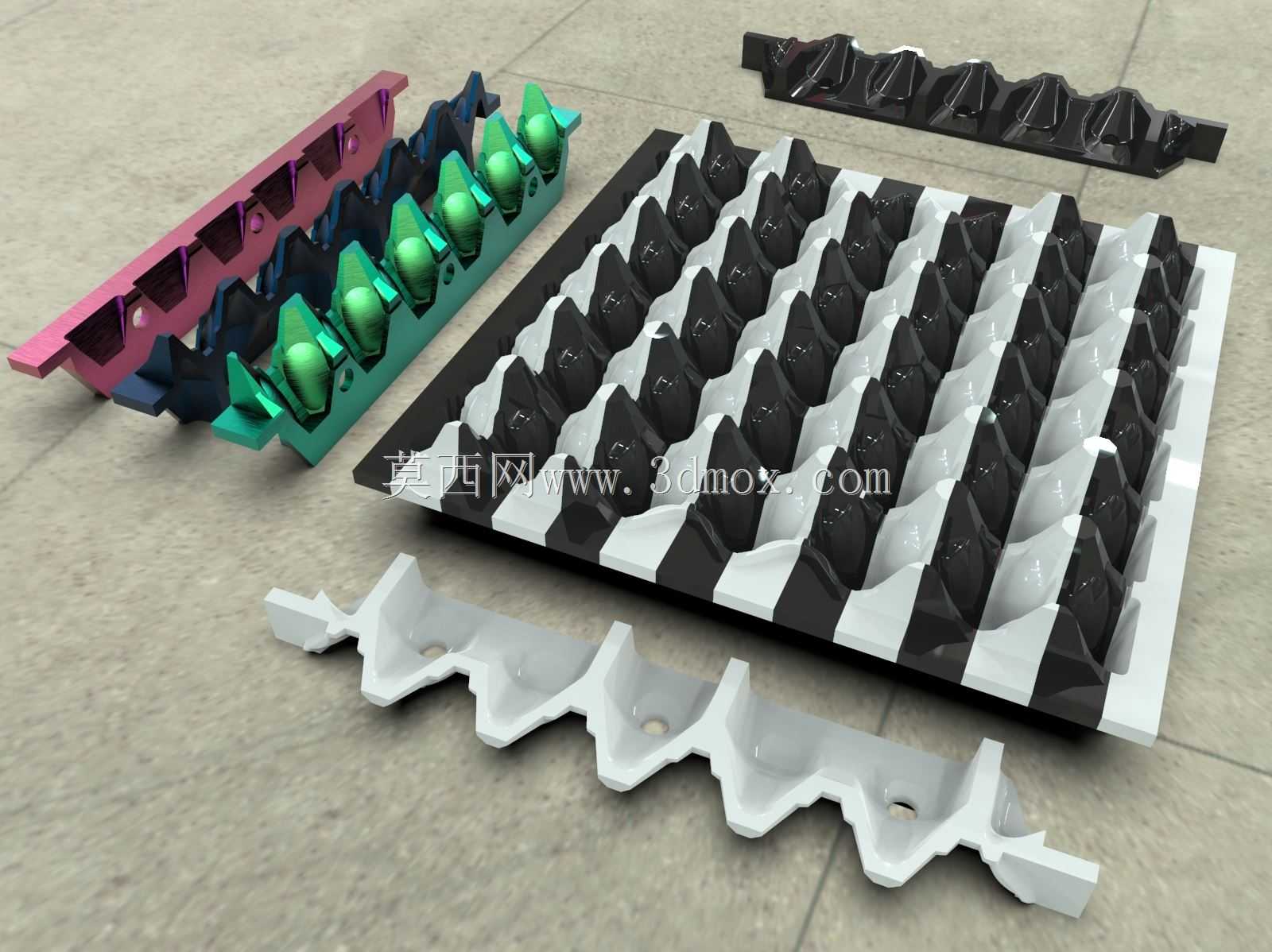

这套模具主要应用于禽蛋包装生产领域，针对生鲜鸡蛋运输防护的纸浆蛋托、配套纸箱内衬的压制成型工序设计，适配规模化禽蛋加工包装生产线的成型工位，可一次性完成单箱三十枚容量蛋托的整体压型作业，解决传统零散蛋托拼接对位偏差、防护间隙不均的问题，能有效降低禽蛋在仓储、长途运输、终端配送环节的磕碰破损率，适配常规瓦楞纸箱的内部安装尺寸边界，成型后的蛋托可直接嵌入标准蛋类运输纸箱内，无需额外裁切调整。整套模具由五组不同功能的零件单元组合而成，合计十四个独立加工零件，各单元采用模块化拆分设计，分别对应蛋托的容置槽成型、侧边定位凸台压型、边缘封边压合、脱模导向、安装固定的功能需求，模腔排布采用五行六列的矩阵式布局，每个容置槽的曲面弧度完全匹配普通鲜鸡蛋的外轮廓曲率，槽体预留了0.8mm的纸浆成型收缩余量，相邻槽位之间设置了交错的加强筋压型结构，既可以提升成型后蛋托的整体结构强度，也能在堆叠运输时分散上层货品的压力，避免槽体塌陷挤压蛋体。模具的合模导向结构设置在模架的四个边角位置，采用斜度导向定位设计，合模过程中可自动校正对位偏差，降低合模错位导致的成型废品率；成型工作面做了镜面抛光处理，减少压型过程中纸浆纤维的粘附，提升成型后蛋托的表面光洁度，也能降低脱模阻力。各模块之间采用定位销加螺栓锁紧的连接方式，日常维护更换易损部件时无需整体拆解模架，可快速完成局部零件的拆换，缩短产线停机维护的时长。模具的整体安装尺寸适配常规吨位的纸浆模塑压机的工作台装夹范围，上下模的合模行程预留了足够的安全余量，适配不同厚度纸浆原料的压制成型需求，成型后的蛋托每个容置槽可独立承托单枚鸡蛋，槽体周边的缓冲结构可吸收运输过程中的振动冲击力，相邻蛋位之间设置了隔离挡边，避免运输过程中蛋体之间互相碰撞破损，整套模具的结构设计充分考虑了纸浆压制成型的工艺特性，在保证成型精度的前提下尽可能简化了加工工艺，降低模具的制造成本与后期维护难度，可适配回收纸浆、甘蔗浆等多种常见的蛋托生产原料，成型后的产品可完全自然降解，符合当前包装领域的环保要求。
