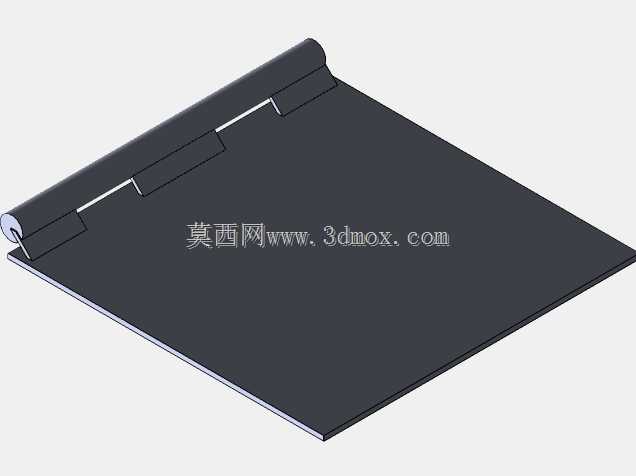

卷边合页式平板连接结构

该结构属于铰接类平板连接五金件，主要应用于需要实现单侧翻转开合的平面连接场景，常见于小型设备检修盖板、轻质箱体箱盖、操作台翻盖、展示架翻板等部位，能够在保证平板主体平整贴合的前提下，实现单侧绕轴的定角度翻转开合，满足日常开启检修、内部取放、角度调整的使用需求。该结构采用卷边合页与平板一体化的设计思路，主体为平整矩形薄板，一侧边缘通过卷圆工艺形成容纳铰接轴的筒状结构，配合三个均匀分布的合页卡扣片实现与对接部件的铰接连接，无需额外加装独立合页配件，减少了装配环节的零件数量与安装工序。从功能特性来看，该结构的平板部分为等厚薄板设计，表面平整无凸起，能够保证闭合状态下两个对接平面完全贴合，无明显缝隙与错位；卷边形成的铰接轴套为通长结构，相比分段式合页拥有更好的承重能力，能够承受平板自身重量以及日常使用中的均匀载荷，避免开合过程中出现轴套变形、铰接卡顿的问题；三个卡扣片沿卷边轴向均匀排布，每个卡扣片都带有与对接部件卡合的卡槽结构，安装时无需额外焊接或打大量固定螺丝，只需将卡扣对准对接部件的对应卡位卡入即可完成初步固定，后续可根据使用需求补充少量固定点提升连接强度，大幅降低现场安装的操作难度。在设计过程中，该结构充分考虑了安装边界与尺寸适配需求，平板部分的长宽尺寸可根据实际安装场景的覆盖需求进行等比例调整，卷边的内径尺寸匹配标准直径的铰接圆轴，保证翻转过程顺滑无卡滞，卡扣片的伸出长度与卡槽尺寸经过适配优化，既能够保证卡合后的连接强度，又不会在平板闭合时突出表面影响整体平整度；卷边与平板的衔接处采用圆弧过渡设计，避免应力集中导致钣金弯折部位出现开裂问题，同时也消除了尖锐边角带来的安全隐患。该结构整体采用钣金弯折工艺加工成型，加工流程简单，材料利用率高，适合批量生产，在实际使用中翻转阻尼适中，既能够在任意开合角度保持稳定停留，又不会出现翻转过松导致盖板自行滑落的问题，能够适配多种需要单侧翻转开合的平面连接场景，兼顾了结构实用性与装配便捷性。
