自行车链条防护护链板结构设计

这款护链板主要应用于民用通勤自行车、入门级运动自行车的传动系统防护场景，安装位置处于牙盘与飞轮衔接的链条外侧区域，核心作用是隔绝骑行过程中链条与骑行者裤装的接触，避免裤脚被卷入链条与牙盘的啮合间隙造成污损或骑行安全隐患，同时也能阻挡骑行途中路面飞溅的泥沙、积水直接冲刷链条表面，降低链条被杂质磨损的速率，延长传动组件的使用寿命。

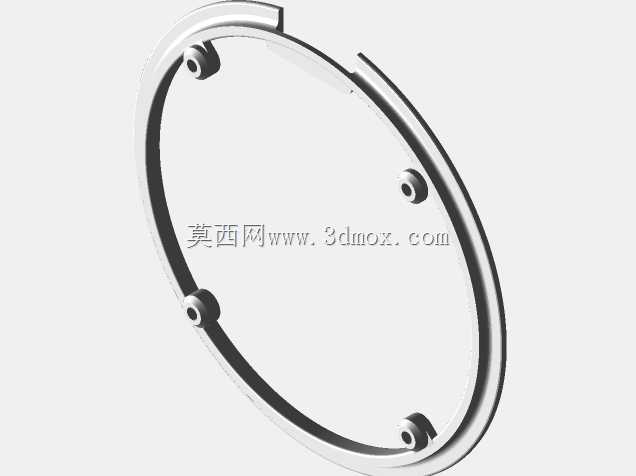

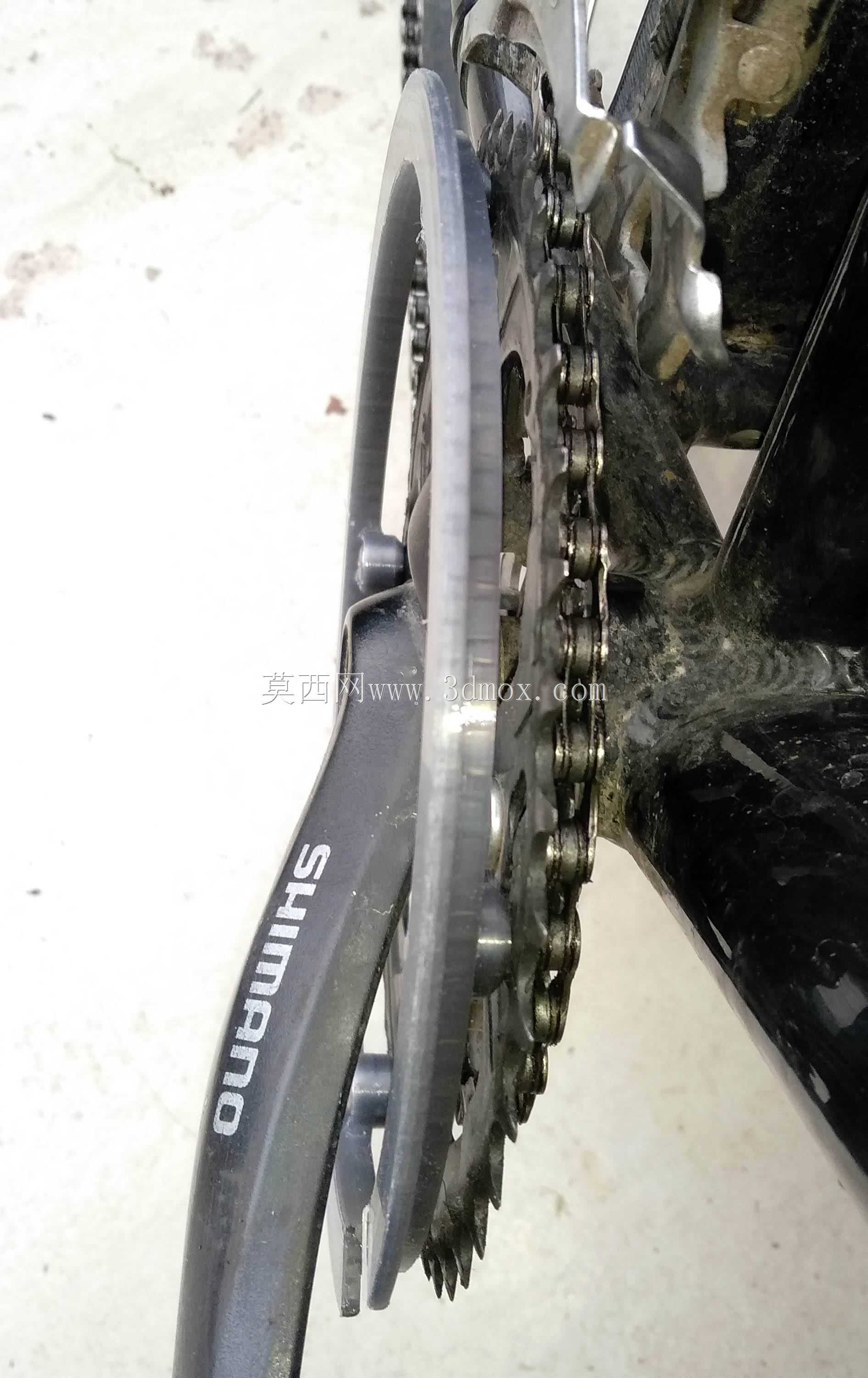

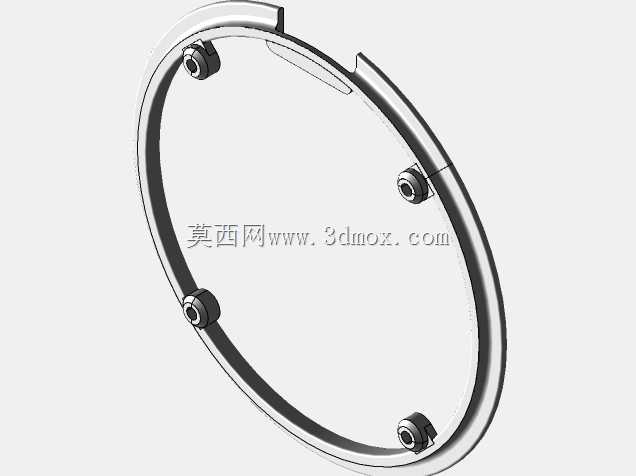

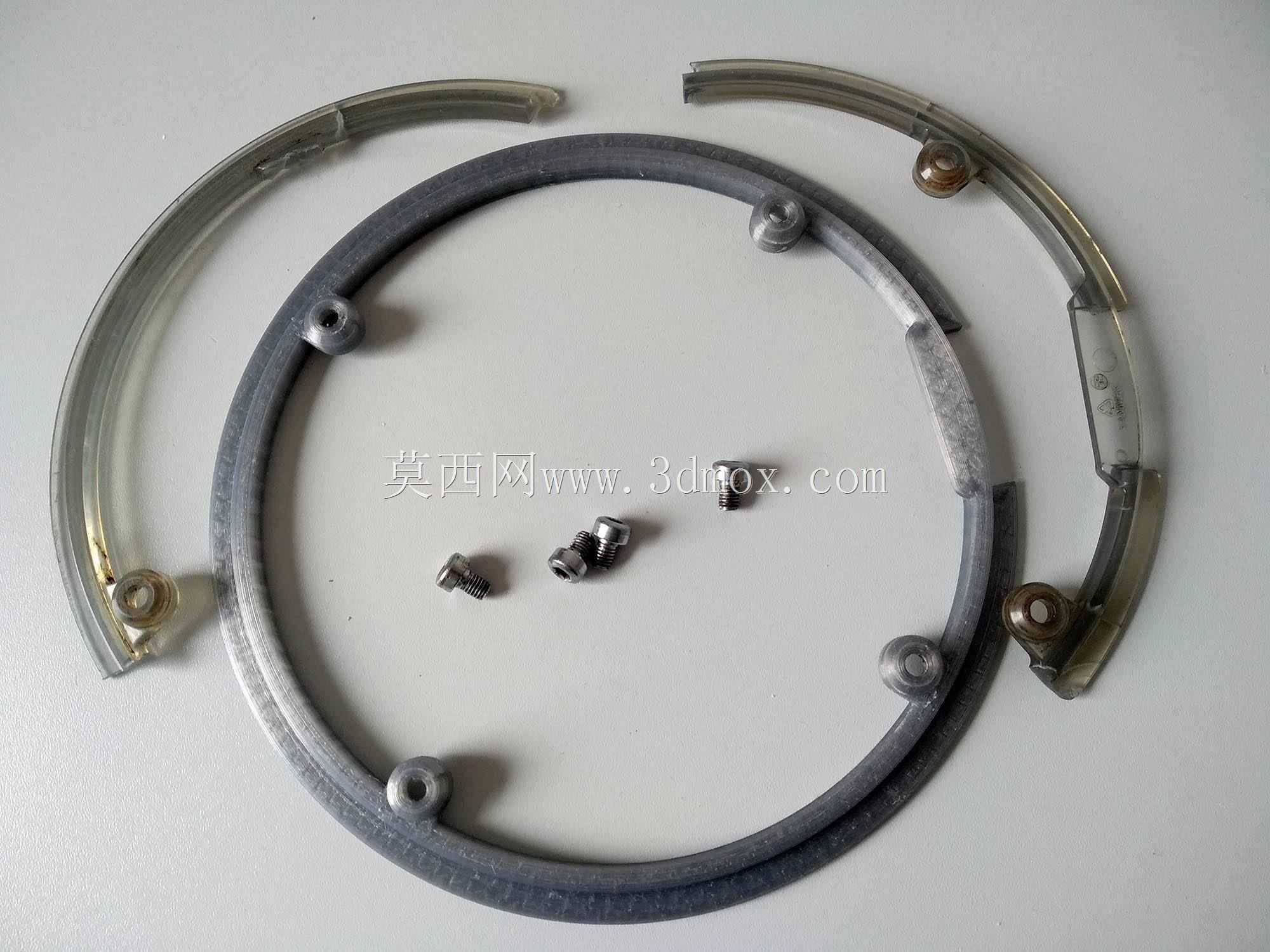

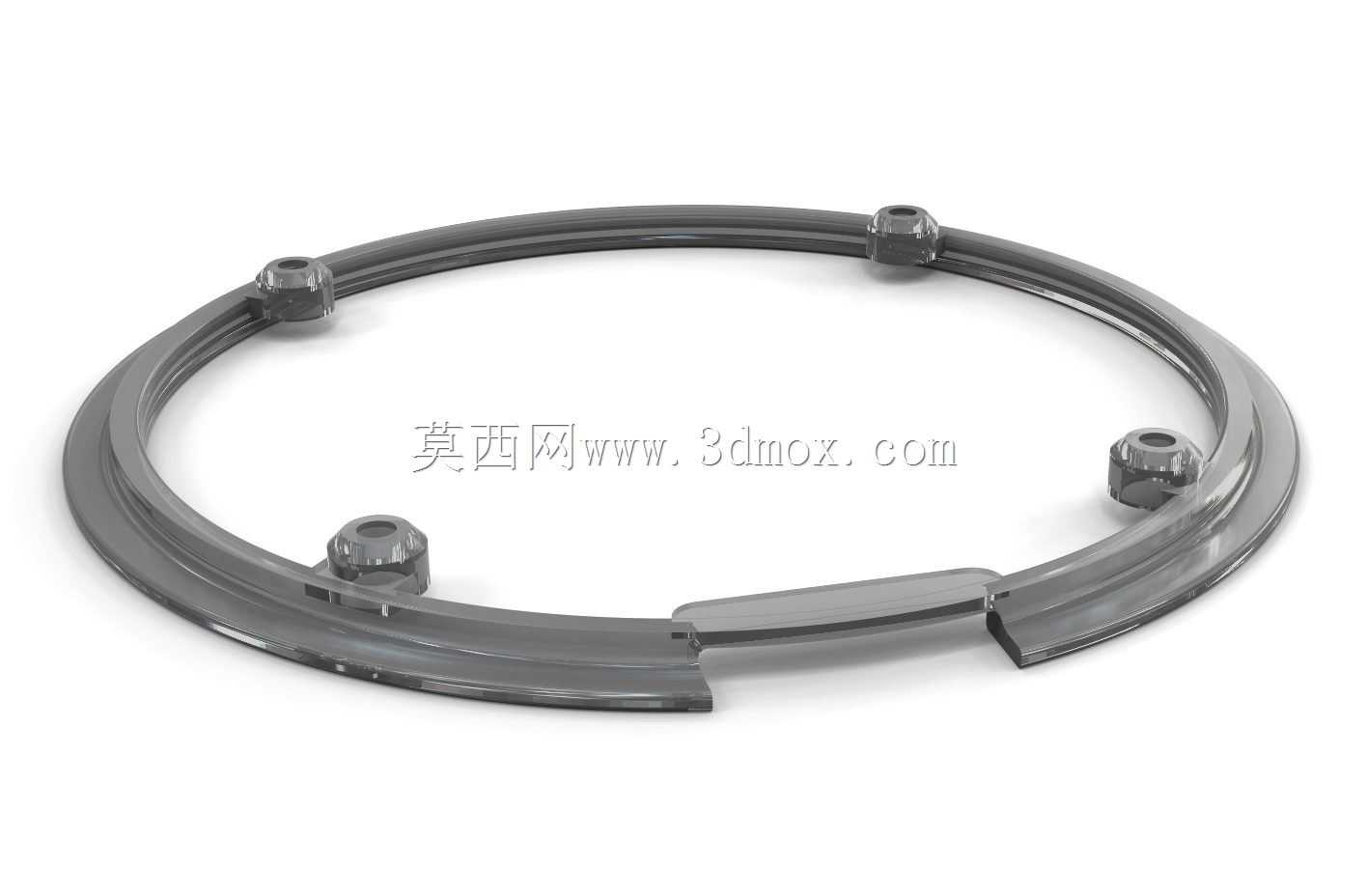

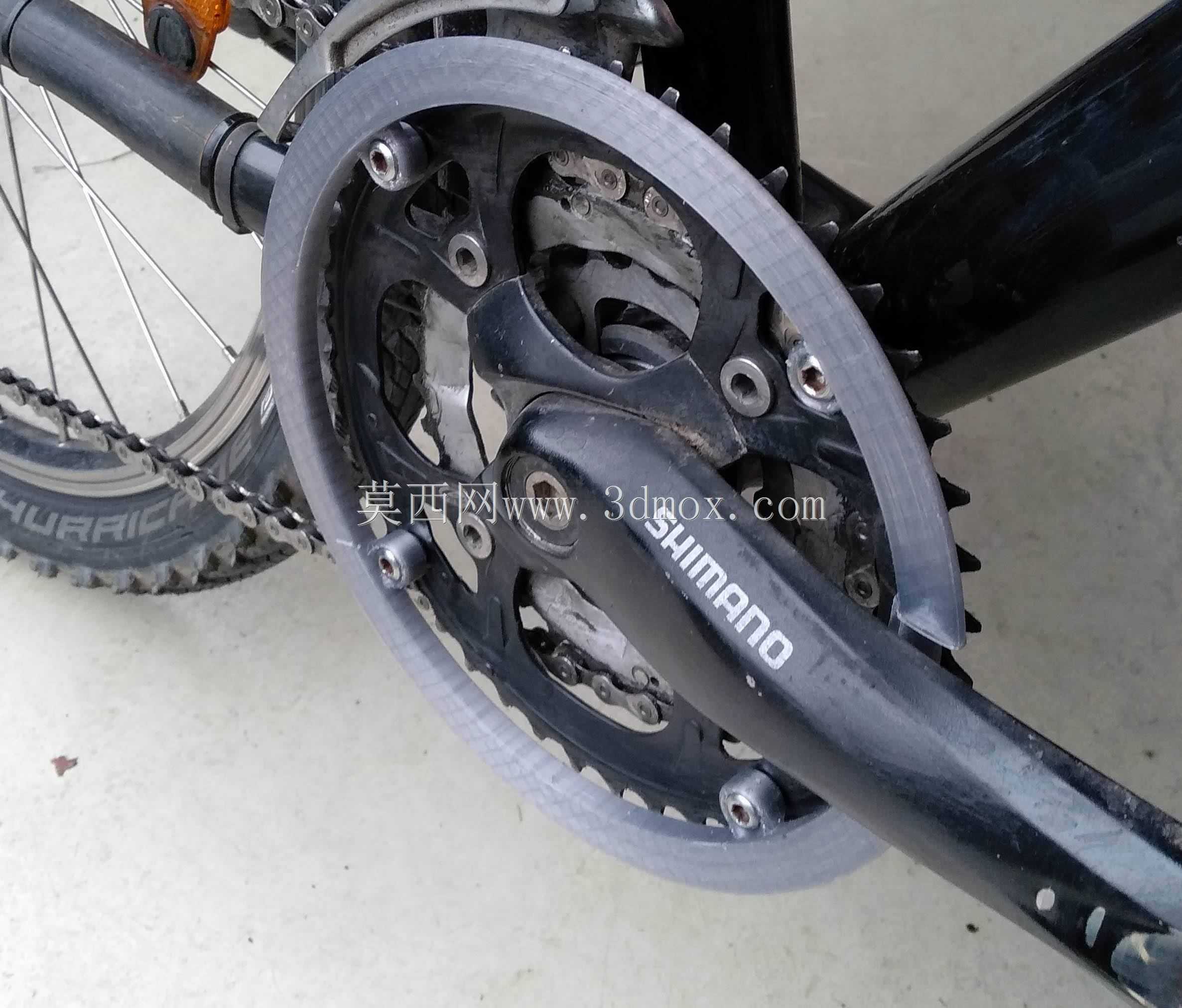

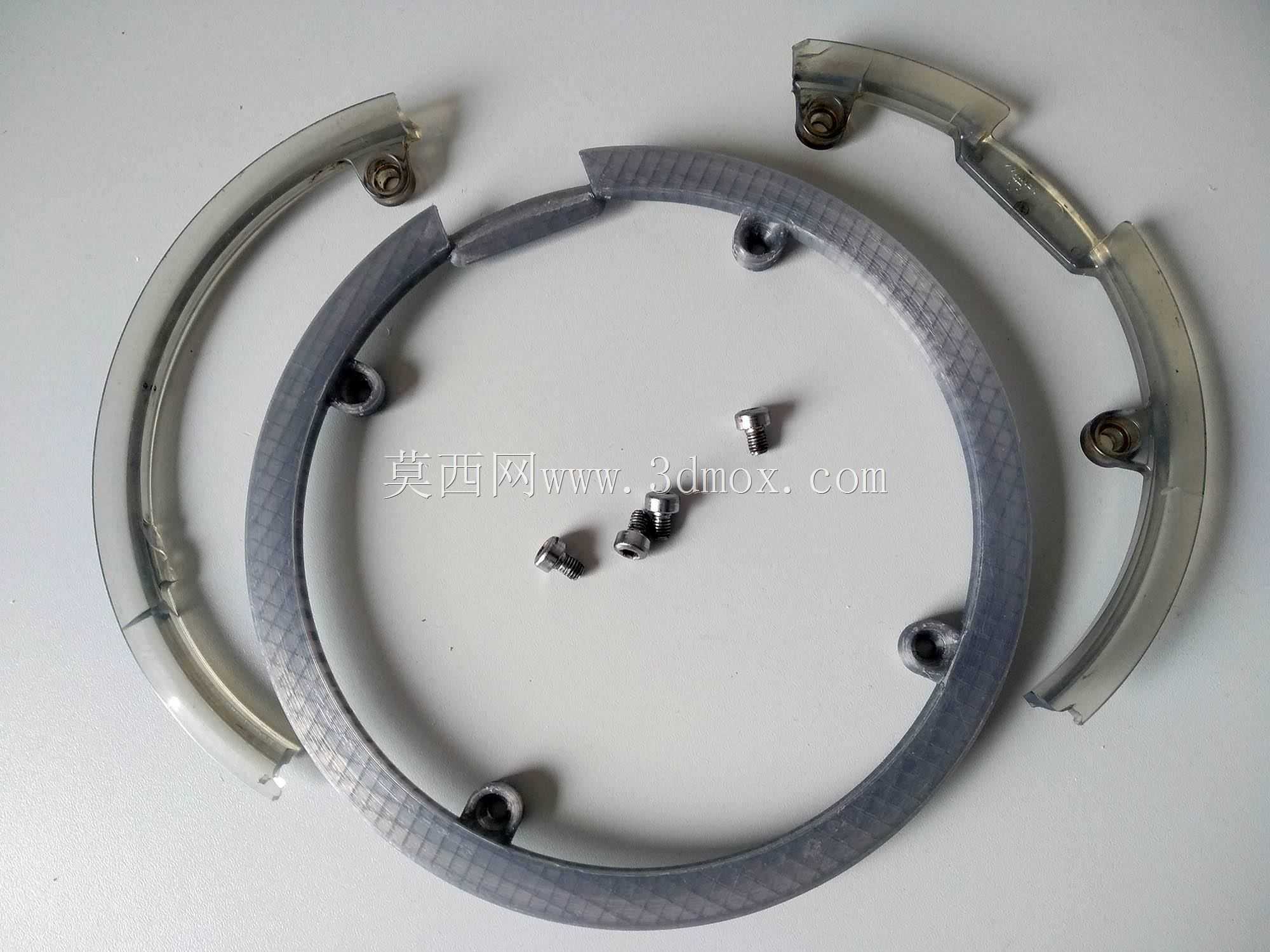

从功能特性来看，这款护链板采用环形分段式结构，整体外径为190mm，适配常规40T-44T规格的自行车牙盘安装尺寸，板体上预留了4个螺钉安装位，相邻安装位的中心方距为110mm，可直接匹配对应牙盘盘片上的预留安装孔位，无需额外对牙盘进行打孔改造，安装时通过配套螺钉即可将护链板牢固固定在牙盘外侧，安装边界不会超出牙盘的最大转动外径，不会与前拨链器、车架后叉端产生运动干涉。板体底部预留了开口缺口，是为了避开链条上下运行的动线，避免链条在变速跳动过程中与护链板发生剐蹭，保障变速操作的顺畅性。

设计思路上，这款护链板优先考虑了安装便捷性与防护覆盖范围的平衡，环形主体的弧度完全贴合牙盘的转动轮廓，在覆盖牙盘外侧绝大部分啮合区域的同时，尽可能压缩了护链板自身的厚度，减少不必要的重量负担，板体边缘做了圆弧过渡处理，没有尖锐棱角，避免安装或骑行过程中划伤骑行者。四个螺钉安装位采用了凸起的凸台结构，能够增加安装位的结构强度，避免螺钉锁紧时板体出现开裂变形，同时凸台的高度刚好容纳螺钉头部，保证螺钉锁紧后头部不会突出板体表面，不会剐蹭裤装。板体采用适配3D打印的结构设计，用户可根据自身需求选择耐磨工程塑料进行打印制作，安装时直接替换原有螺钉即可完成固定，需要注意的是原始设计中切口位置存在小幅偏移，实际制作安装时可根据自身牙盘的实际尺寸对缺口位置进行微调，确保护链板与链条之间保留足够的安全间隙，不会影响链条的正常传动与变速动作。
