贴片式FC-12M陶瓷谐振器结构设计

陶瓷谐振器是电子电路中用于产生稳定时钟频率的核心被动元件，这款FC-12M型号的贴片式陶瓷谐振器，主要面向小型化消费电子、便携通讯设备、车载控制模块、工业传感节点等对安装空间有严苛要求的应用场景，能够为微控制器、通讯接口芯片、时序逻辑电路提供高精度的基准频率信号，保障电路时序同步、信号调制解调、数据采样等功能稳定运行，相比传统石英晶振具备更强的抗机械冲击能力、更优的起振特性与更低的生产成本，适合大规模量产的电子产品批量搭载。

在功能特性上，这款谐振器依托压电陶瓷材料的逆压电效应工作，当施加特定频率的电信号时陶瓷基片会产生机械谐振，输出稳定的固定频率信号，FC-12M对应12MHz的标称谐振频率，能够覆盖绝大多数通用低速控制电路的时钟需求，产品采用全密封塑封结构，可有效隔绝外界潮气、粉尘与焊接过程中的助焊剂侵蚀，提升元件在复杂工况下的长期工作可靠性，引脚采用标准贴片焊端设计，兼容常规SMT回流焊工艺，能够适配高速贴片机的自动化生产流程，减少人工插件环节的生产成本与不良率。

设计过程中，工程师首先围绕2.05×1.2mm的封装尺寸边界开展布局，在极小的内部空间内完成陶瓷谐振基片、激励电极、导电连接结构的排布，在保障谐振性能达标的前提下尽可能压缩元件整体体积，外壳采用圆角矩形的塑封结构，既避免了尖锐边角在贴片吸料过程中造成吸嘴磨损，也能减少元件运输、贴装过程中的边角磕碰损伤，底部焊端的尺寸与位置严格遵循对应贴片封装的行业规范，焊端间距、焊盘覆盖范围经过反复优化，既保障焊接后的机械结合强度，也能避免相邻焊端在回流焊过程中出现连锡短路问题。

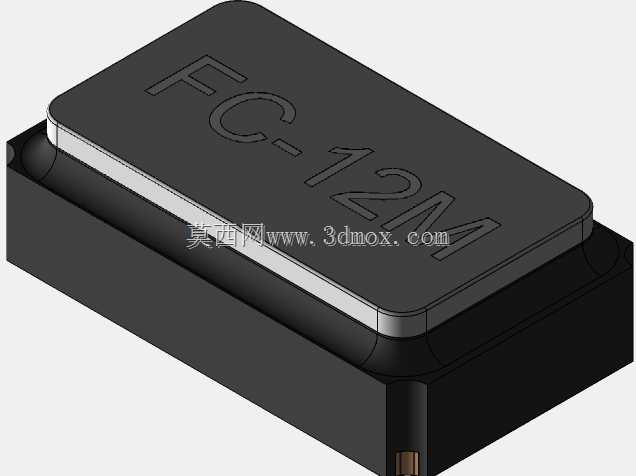

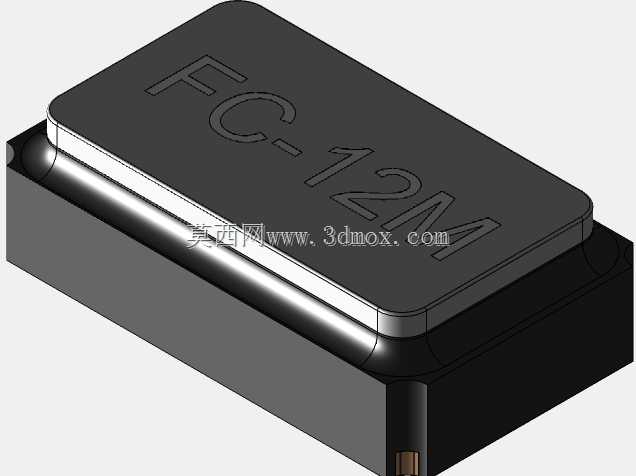

外形设计上，元件顶面通过模压标识清晰标注型号信息，方便生产过程中的物料核对与售后维修环节的元件识别，整体厚度控制在贴片元件通用厚度范围内，不会对产品后续的外壳装配、空间堆叠造成干涉，安装边界完全匹配标准SMD封装的焊盘设计，工程师在设计时提前预留了焊接后的焊锡爬升空间与元件公差余量，即使元件本身存在小幅尺寸公差，也能顺利完成贴装焊接，不会出现装配干涉、虚焊偏移等生产问题，可直接导入各类电子产品的PCB设计封装库，大幅缩短硬件开发的周期。
