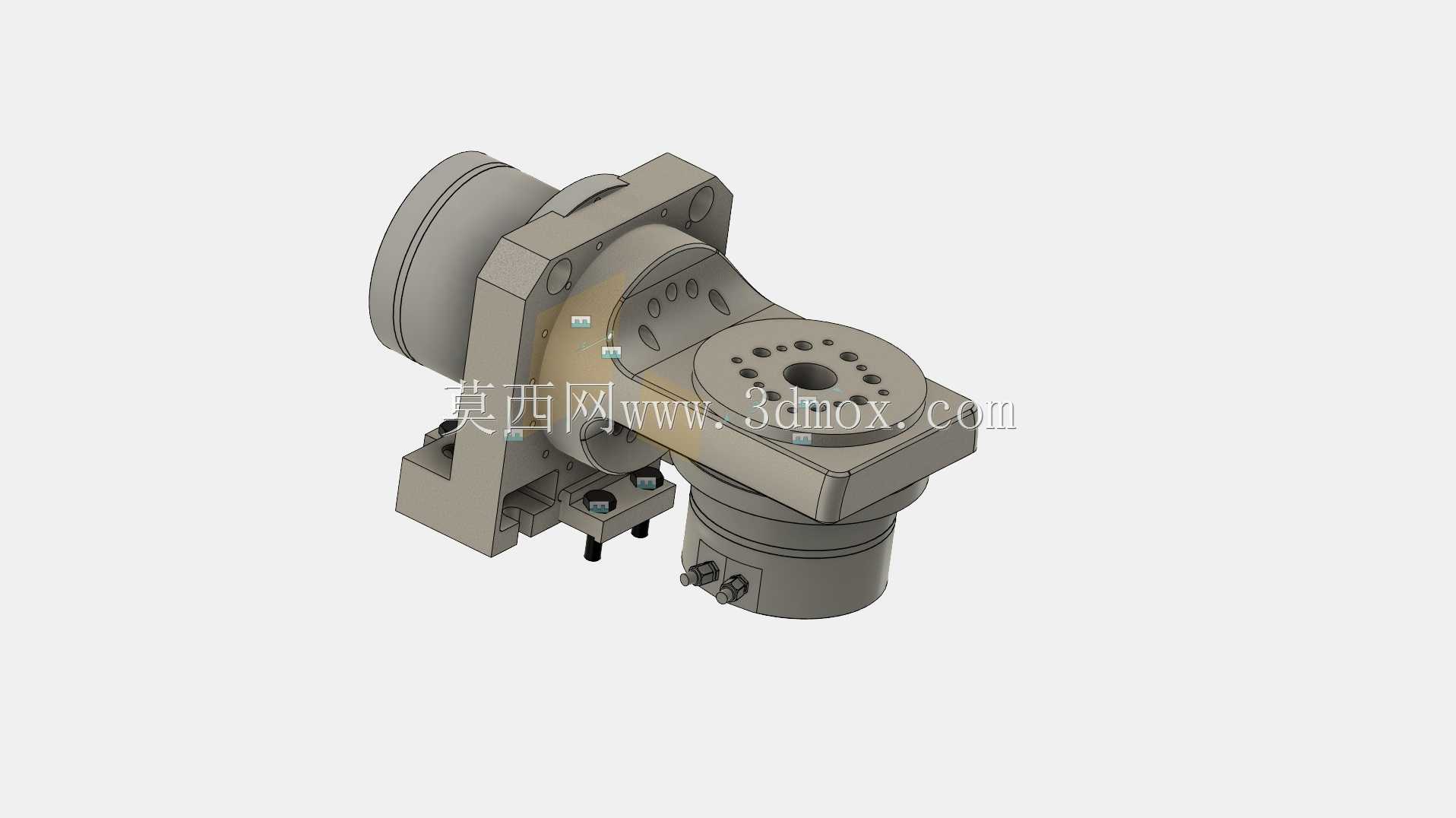

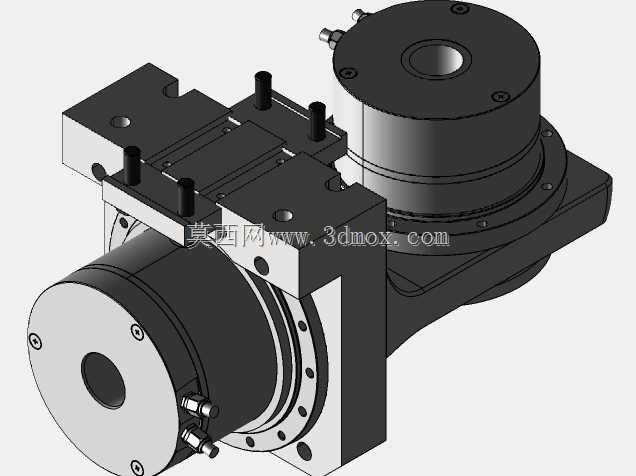

双轴谐波驱动回转传动结构设计

这套双轴谐波驱动结构，主要面向多轴联动加工、精密检测转台、小型自动化作业平台的末端回转需求场景，可作为小型加工设备的第四、第五轴回转模组使用，为被加工件或执行末端提供两个正交方向的精密角度调整能力，解决普通回转装置背隙大、传动精度不足、结构臃肿难以在紧凑空间安装的痛点。在实际生产场景中，这类双轴驱动结构可搭载在立式铣床、雕刻机的工作台上，让原本仅能实现三轴直线运动的设备具备复杂曲面加工的能力，也可集成在视觉检测设备的载物端，带动被测工件完成多角度姿态调整，配合工业相机完成全周尺寸检测与外观缺陷筛查，还能用于小型装配机械的末端关节，实现精密零件的对位装配动作。从功能特性来看，该结构采用谐波减速作为核心传动方案，谐波传动本身具备传动比大、回程间隙极小、传动扭矩密度高的优势，两个回转轴分别对应不同方向的角度调整，轴端采用中空通孔设计，可方便气路、电路管线从中穿过，避免管线随轴回转时出现缠绕拉扯的问题。结构的安装基准面做了平整化处理，上方的安装位预留了标准的T型槽与锁紧螺孔，可快速适配不同规格的夹具、载物台，无需额外制作过渡连接板。设计过程中，优先考虑了结构的紧凑性，将两个谐波驱动单元采用正交堆叠的布局方式，尽可能压缩整体的占用空间，同时对支撑部位做了加强筋处理，保证在承受额定负载时不会出现结构形变影响回转精度；传动连接部位采用法兰直连的方式，减少中间传动环节带来的误差累积，轴承选型上兼顾了径向与轴向的承载能力，可适配不同方向的负载工况。外形尺寸方面，整体结构的安装边界控制在小型设备可兼容的范围内，底部安装面的孔位符合常规小型加工台的安装间距标准，侧向的驱动单元外轮廓做了切边处理，避免回转过程中与设备其他部件发生运动干涉，各轴的限位位置预留了传感器安装位，方便用户加装原点、限位检测元件，实现全闭环的角度控制。结构的各部件连接均采用标准紧固件，日常维护时可快速拆解检查谐波柔轮的磨损情况，润滑脂加注口设置在便于操作的位置，无需完全拆解结构即可完成日常保养作业。
