汽车传动用多簧式离合器盘结构设计

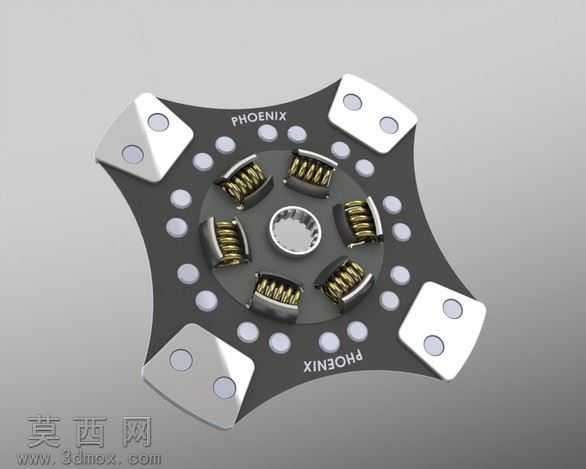

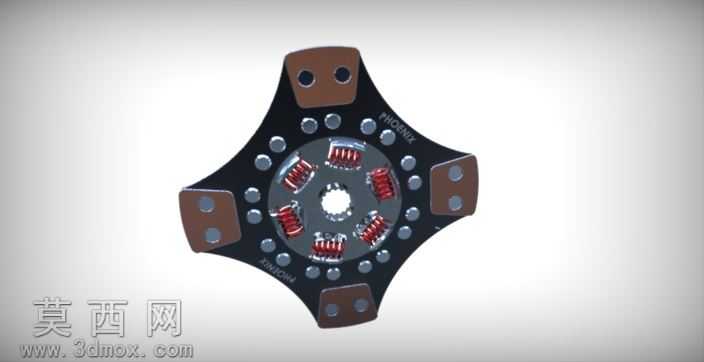

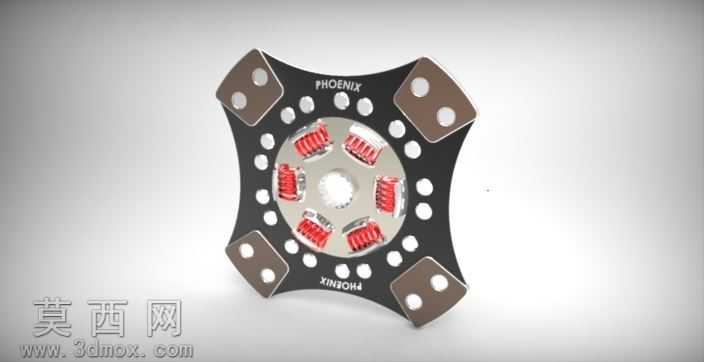

本离合器盘三维模型采用SolidWorks完成全参数化建模，整体结构围绕汽车传动系统的动力切断与接合功能展开设计，建模过程严格遵循实车离合器盘的装配逻辑与尺寸比例，确保各部件的干涉检查全部通过，可直接用于装配仿真与结构验证。模型核心为中心内花键毂结构，建模时通过拉伸切除完成花键齿形的精准绘制，保证与变速器输入轴的配合精度，花键毂外围周向均匀布置六组螺旋减震弹簧，弹簧采用螺旋扫描特征完成建模，弹簧两端设置定位凸台结构，确保弹簧在工作过程中不会出现移位脱落，可有效缓冲传动过程中的扭转震动，提升动力传递的平顺性。摩擦盘主体采用星形轮廓设计，四个角部分别布置摩擦衬片安装位，衬片通过凸台定位结构与盘体连接，建模时对衬片表面的铆钉孔位做了精准还原，盘体表面周向布置的圆形缓冲凸点采用阵列特征完成，可在离合器接合过程中起到渐进接触的作用，避免接合冲击。模型渲染阶段为不同部件赋予了差异化材质：花键毂采用金属镀锌材质，表面设置轻微磨砂质感还原金属加工纹理；减震弹簧采用弹簧钢材质，添加金属反光与细微氧化质感；摩擦衬片采用耐磨复合摩擦材料材质，设置哑光粗糙表面效果；盘体主体采用冲压钢材材质，表面做发黑处理质感，同时在盘体表面添加了品牌标识的浮雕特征，通过包覆命令完成标识的凹凸效果还原。设计过程中充分考虑离合器盘的实际工作工况，对各部件的连接关系做了符合工程实际的约束设置，弹簧部件添加了可动约束，可模拟离合器工作时弹簧的压缩回弹过程，摩擦衬片与盘体的连接采用刚性约束模拟铆钉固定效果，整体模型结构完整，细节还原度高，既可以作为汽车传动系统教学的演示模型，也可作为离合器相关产品设计的参考原型，帮助设计人员快速理解离合器盘的内部构造与工作原理，缩短同类产品的开发周期。
