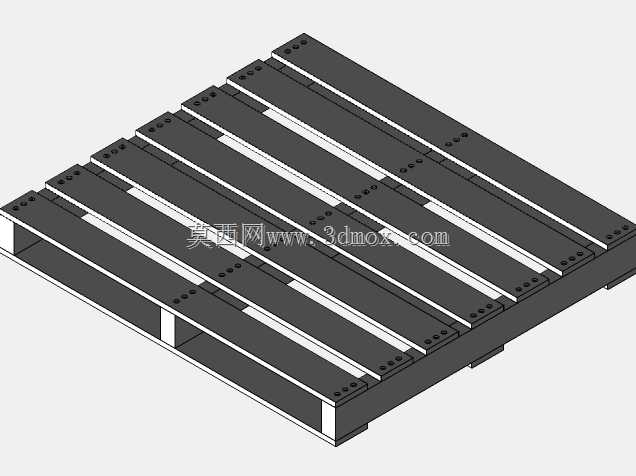

参数可调式仓储物流钢制托盘结构

这款可调托盘主要面向仓储物流、生产车间物料周转、货物堆码及叉车装卸作业场景，是衔接货物存储、转运环节的核心承载器具，可适配平库堆垛、货架高位存储、厂区间短驳转运、集装箱装箱运输等多种作业工况，能够替代传统一次性木托盘与固定尺寸塑料托盘，解决不同规格货物承载时托盘适配性差、闲置托盘占用仓储空间的痛点。在实际使用过程中，该托盘可配合手动液压叉车、平衡重式叉车、堆垛车完成货物的叉取、举升、转运、堆码作业，面板间隙设计可有效避免货物表面积尘、积水，底部预留的标准叉车位可满足四向进叉需求，适配不同作业方向的叉车操作，降低车间与仓库内的作业转向空间要求。产品的核心功能特性在于全结构参数可通过公式驱动调整，使用者可根据实际承载的货物重量、底部支撑尺寸、货架横梁跨度需求，快速调整面板条的排布间距、中间承托板的垂直厚度、底部支撑墩的位置与高度，无需重新从零绘制结构，仅需输入对应参数即可完成整托结构的更新，大幅缩短非标托盘的设计周期。设计过程中充分考虑了钢制托盘的受力特性，面板采用平行排布的条形承载板结构，可将上部货物的集中载荷均匀分散至下部纵向承托梁，底部三个横向支撑墩既保证了叉车作业的进叉空间，又可在货架存储时将整托载荷平稳传递至货架横梁，避免局部应力集中导致的结构变形；面板条上预留的安装孔位可根据调整后的排布位置快速完成装配定位，支撑墩与承托梁、面板的连接位置均做了受力强化处理，可满足1-3吨级的常规仓储承载需求。外形尺寸方面，该结构可通过参数调整覆盖国标常用的1200mm*1000mm、1100mm*1100mm等标准托盘尺寸，也可根据特殊货物的尺寸需求定制非标准规格，安装边界上底部支撑墩的高度统一预留100mm标准叉车进叉高度，可适配绝大多数通用叉车的货叉厚度，支撑墩的排布间距可根据货架横梁的宽度调整，确保托盘放置在货架上时支撑点完全落在横梁承载面上，避免悬空引发的安全隐患；中间板的厚度可根据额定承载重量动态调整，在轻载场景下可减小厚度降低托盘自重，重载场景下增加厚度提升结构刚性，兼顾轻量化与承载能力的平衡。
