曲面造型偏心压紧操作手柄结构设计

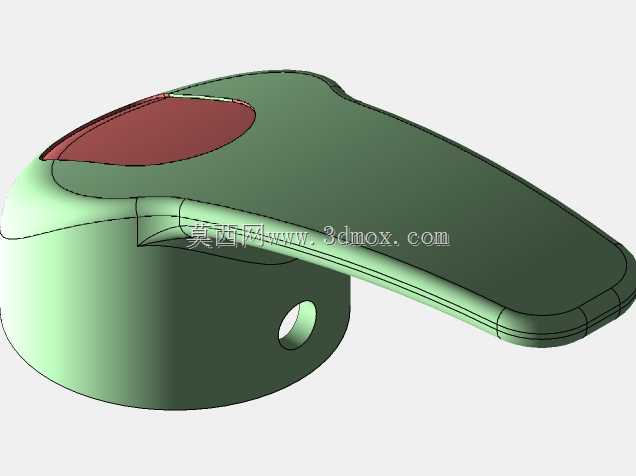

该款偏心压紧操作手柄，是快夹类工装、小型设备舱门、检具定位模块中常用的手动操作执行件，主要应用在需要频繁快速开合、手动锁紧定位的工业场景中，比如生产线旁的工装夹具快速压紧、小型设备检修盖板的快速锁闭、非标检具的定位模块锁紧等场景，相比螺纹旋拧类的锁紧操作件，它不需要多圈旋转，只需要扳动一定角度即可完成锁紧或者松开动作，操作效率更高，适合工位上需要反复切换装夹状态的操作需求。从功能特性来看，这款手柄采用偏心轮锁紧的核心原理，下部的圆柱基座内集成偏心转轴结构，扳动手柄时，偏心结构会带动压头产生位移，对被压紧件施加持续的压紧力，手柄上表面的红色嵌块区域是防滑按压区，方便操作人员在扳动时施加按压力，避免操作时打滑，侧面的通孔是转轴安装孔，用来穿装固定转轴，将手柄铰接在安装基座上，实现转动动作。在设计思路上，这款手柄重点优化了曲面握持的贴合度，整体外形顺着人手握持扳动的弧度做了连续曲面过渡，没有尖锐的棱角，长条形的扳动臂长度经过力学计算，能够在人手施加较小握力的情况下，在偏心锁紧端输出足够的压紧力，既保证锁紧可靠，又不会让操作人员操作时费力；基座部分做了加厚处理，承受锁紧时的反作用力，避免长期使用出现结构开裂，扳动臂的边缘做了圆角包边处理，握持时不会硌手，提升长时间操作的舒适度。从安装边界来看，下部圆柱基座的直径适配常规快夹支座的安装尺寸，侧面转轴孔的孔径匹配标准直径的圆柱销轴，扳动臂的长度控制在合理范围内，扳动全程不会和周边的安装结构产生干涉，转动行程刚好覆盖偏心锁紧的有效工作区间，从松开状态到锁紧状态的扳动角度符合人手操作的舒适区间，不需要过大的动作幅度即可完成操作。整体曲面过渡顺滑，壁厚设计均匀，既适合采用注塑工艺批量生产，也可以采用金属压铸工艺制作高强度版本，适配不同载荷的使用场景，结构上没有复杂的倒扣结构，生产时脱模难度低，量产的良率更高，表面的分模线沿着曲面的棱线布置，后期处理飞边的工作量更小，能够有效控制生产的成本。
