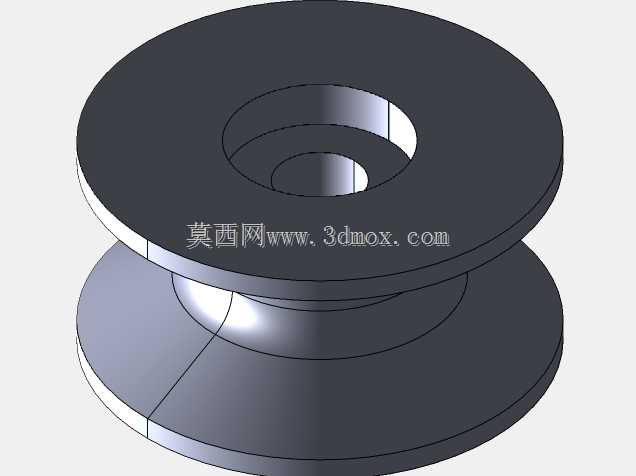

5毫米规格双凸缘绕线导向滑轮结构

这款双凸缘轮体结构是工业传动与线缆收纳场景中十分常见的基础功能零件，在轻载传动、线材导向、线缆收放等工况下承担核心的导向与承载作用，广泛适配小型纺织设备绕线机构、电子线束加工送线工位、3D打印耗材送料路径、小型起重设备导向端、渔具线轮组件等多类场景的使用需求，能够在连续往复转动的工况下保持稳定的导向限位效果，避免线材或传动带在运行过程中出现跑偏、脱槽、错位等问题，保障整套机构运行的平顺性与可靠性。从功能特性来看，该轮体采用上下对称的双凸缘结构设计，两侧凸缘直径大于中间绕线区域直径，形成内凹的环形线槽，线槽表面做光滑过渡处理，没有尖锐棱角与加工毛刺，既能够避免线材在滑动或卷绕过程中被表面划伤，也能通过凸缘的物理限位作用，将线材或传动带始终约束在中间线槽区域内，即使在设备启停产生瞬时冲击力、或者走线角度出现小幅偏移的情况下，也不会出现线材脱出轮体的故障。中间的阶梯通孔设计适配不同直径的安装轴，可根据实际安装场景搭配对应的轴承或轴套，既可以实现轮体的自由转动，也能通过紧固件实现轮体与轴的同步转动，适配不同的传动需求。在设计思路上，这款轮体优先考虑了工况适配性与结构可靠性，整体采用对称式结构设计，在转动过程中能够实现良好的动平衡效果，避免高速转动时出现偏心晃动的问题，降低运行过程中的噪音与安装轴的磨损；轮体各部位的壁厚经过合理分配，在保证整体结构强度、满足长期承载不变形要求的前提下，尽可能控制零件自身重量，降低转动过程中的惯性，提升机构响应的灵敏度。线槽的弧度与深度经过匹配性设计，适配直径5毫米及以下的各类线材、绳索、轻型传动带，既能够保证单根线材在线槽内顺畅滑动，也可支持多层线材的整齐卷绕，不会出现线材卡滞、叠线乱线的问题。从安装边界来看，该轮体外缘尺寸紧凑，中间安装孔的同轴度公差控制在较高精度范围内，安装时仅需保证安装轴与轮体孔的配合精度，预留出轮体转动所需的径向间隙即可，不需要额外设计复杂的限位结构，两侧凸缘已经能够满足绝大多数场景的限位需求，安装方式简单便捷，既可以通过过盈配合直接压装在固定轴上作为定滑轮使用，也可以搭配轴承安装在支架上作为动滑轮或者导向轮使用，适配不同设备的安装空间要求。在实际使用过程中，该轮体可根据应用场景的不同选择金属、工程塑料等不同材质进行加工，金属材质的轮体可适配载荷更大、运行频率更高的工业传动场景，工程塑料材质的轮体则具备自重轻、耐腐蚀、运行噪音低的优势，适配电子设备、家用小型器械等对噪音与重量有要求的场景，整体结构简单可靠，加工难度低，维护成本极低，能够在长期无额外维护的情况下保持稳定的工作状态。
