全地形车辆防滚保护车架结构设计

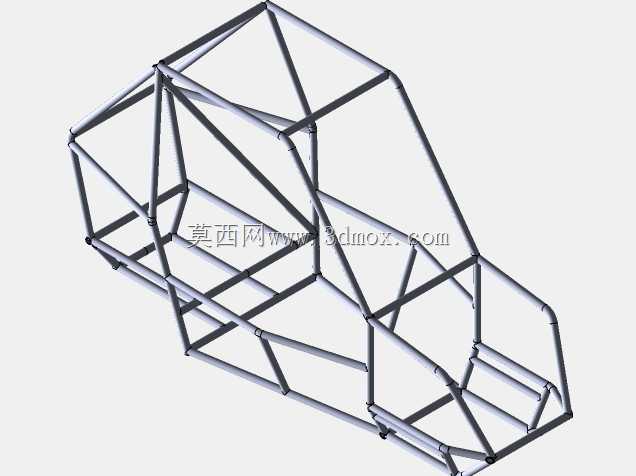

本次设计的全地形车辆防滚保护架，主要面向非铺装路面越野行驶、户外作业、山地穿越等复杂工况下的全地形车辆使用场景，核心作用是在车辆发生侧翻、翻滚、碰撞等意外状况时，为驾乘人员构建足够的生存空间，避免车身结构变形侵入驾乘舱造成人员伤害，同时也为车身覆盖件、动力总成、悬挂系统等部件提供稳定的安装承载基础。在实际使用场景中，全地形车辆常需面对沟壑、陡坡、碎石路面、泥泞路段等复杂地形，行驶过程中车身承受的冲击载荷多变，侧翻风险远高于常规铺装路面行驶的乘用车，因此防滚架的结构合理性直接关系到整车的安全性能与使用寿命。该防滚保护架采用空间管桁架结构设计思路，整体以冷拔无缝钢管作为核心承载构件，通过不同管径、壁厚的管材搭配，在保证结构强度与抗扭刚度的前提下尽可能控制整体重量，避免过多增加整车簧下质量与行驶负担。结构布局上，前部设计有对应车头安装区域的承托管束，可兼容前悬挂安装支座、转向机构固定点、前部防撞构件的安装定位；中部驾乘舱区域采用多组斜向支撑管形成稳定的三角形受力结构，在车辆发生顶部承压、侧向撞击时可快速将载荷分散至整个架体，避免局部应力集中造成结构断裂；后部预留动力总成、后悬挂、燃油系统等部件的安装空间，管架走向充分避让传动系统的运动边界，避免行驶过程中部件运动产生干涉。设计过程中充分考虑了安装边界的适配性，架体整体宽度匹配常规全地形车的轮距设定，高度满足驾乘人员佩戴头盔后的头部安全余量，前后悬置点的位置与原车底盘安装孔位完全对应，无需对原有底盘结构进行破坏性改装即可完成装配。管材连接节点处采用相贯线切割工艺保证管材贴合精度，连接位置可通过焊接或高强度螺栓紧固实现刚性连接，整体结构经过受力仿真验证，在顶部承压、侧向碰撞、翻滚冲击等极端工况下，驾乘舱区域的变形量均控制在安全阈值内，可有效保障驾乘人员的生存空间，同时架体的多组横向、纵向支撑梁也可作为后续加装附属部件的固定基础，适配户外作业、越野穿越时的设备加装需求。
