摩擦式无齿轮平行轴传动实验台架

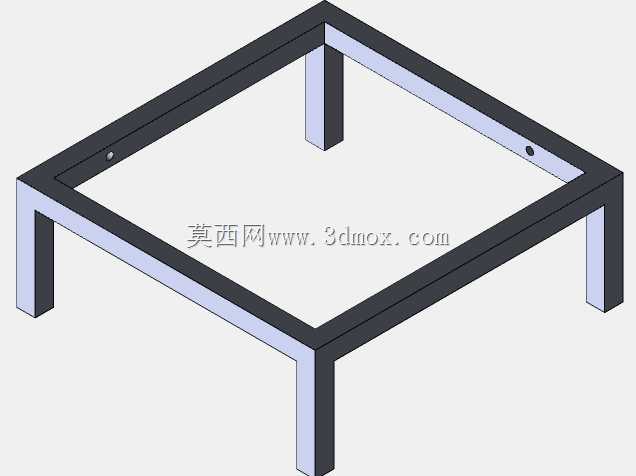

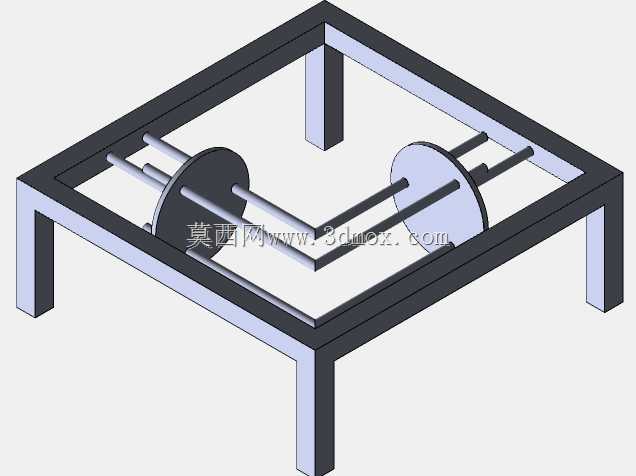

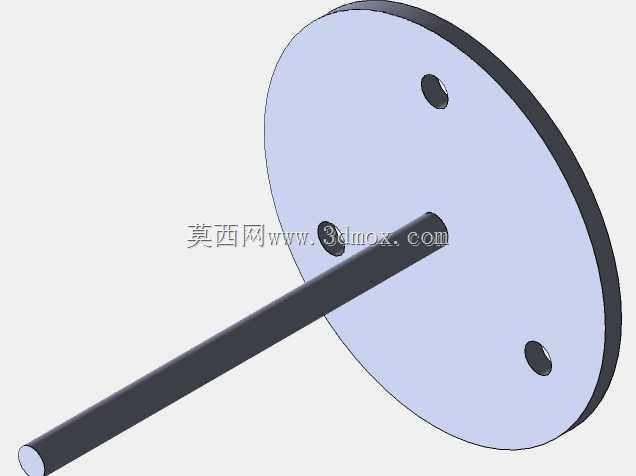

该无齿轮传动装置是一款依托摩擦接触实现动力传递的平行轴传动机构，主要面向机械原理教学演示、小载荷精密动力传输场景使用，可在轻工包装、小型物料输送、低扭矩实验设备中替代传统齿轮传动，规避齿轮啮合带来的背隙、噪音以及润滑维护需求，尤其适合对传动噪音控制要求高、载荷波动小的轻载作业工位。装置整体采用框架式支撑结构，四根立式支腿与上下围合的边框组成稳定的承载基座，框架内部预留充足的轴系安装空间，整体安装边界可根据实际搭载需求调整支腿高度与边框跨度，常规适配桌面级实验场景的尺寸规格下，可直接固定在标准实验工作台面，无需额外浇筑安装基础。两根平行布置的传动轴通过轴承座固定在框架两侧边框上，轴端分别安装两个外缘接触的摩擦传动轮，依靠两轮接触面的静摩擦力实现转速与扭矩的传递，动力输入轴可连接小型调速电机，输出轴可直接对接负载端，传动比可通过更换不同直径的摩擦轮灵活调整，无需像齿轮传动那样配对加工啮合齿形，大幅降低了小批量定制传动场景的加工成本。设计过程中重点优化了摩擦轮的接触压力调节结构，轴系预留了轴向微调余量，可通过调整轴的固定位置改变两轮间的正压力，适配不同扭矩输出需求，避免压力过大造成轮面过度磨损，或是压力不足出现打滑丢转的问题；框架采用方管拼接结构，兼顾结构刚性与轻量化需求，支腿底部预留安装孔位，可搭配减震垫使用，进一步降低传动过程中的振动传递。相较于传统齿轮传动，该结构不存在轮齿加工误差带来的传动冲击，运行过程噪音更低，同时在出现过载时摩擦轮会自动打滑，可对后端负载起到过载保护作用，避免刚性传动下的零件损坏，非常适合教学场景下演示摩擦传动的工作原理，也可应用在小型精密输送设备、低扭矩动力输出工位中，作为结构简单、维护便捷的动力传递单元使用。
