欧规双插脚手机电源适配器结构设计

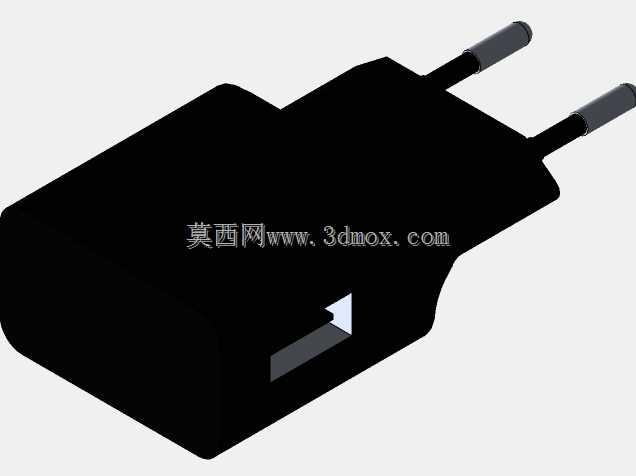

这款双插脚电源适配器是面向民用消费电子领域设计的交流转直流供电配件，主要应用场景为家庭、办公场所的市电取电场景，为智能手机、小型数码外设提供稳定的低压直流供电，替代同规格损坏的原装充电配件，也可作为嵌入式小型供电模块集成到桌面供电排插、智能家具供电模组中使用。产品核心功能是将民用220V交流市电转换为适配数码设备的低压直流输出，内置的整流、变压、稳压电路模块被完全包裹在绝缘外壳内部，插脚与外壳衔接处做了防断裂过渡结构，避免日常插拔过程中插脚受侧向力出现松脱、断裂的问题。从设计思路来看，整体采用一体化楔型外观，插脚端做了斜切收窄处理，适配墙面插座、排插的紧凑安装间距，避免相邻插座位被遮挡浪费；外壳上下盖采用卡扣加超声焊接的密封结构，无需额外螺丝固定，既提升了装配效率，也能避免日常使用中灰尘、泼溅液体进入壳体内部损伤电路，外壳表面做了细磨砂处理，握持插拔时不易打滑，边角全部做了R3以上的圆角过渡，没有尖锐棱角，日常拿取不会划伤手部。外形尺寸方面，整体长度控制在45mm以内，插脚突出壳体长度为16mm，完全符合国标插座的插合深度要求，壳体最大宽度为35mm，厚度为22mm，安装到墙面插座后突出墙面的距离较小，不会过度占用空间，也不会因为突出过多受外力磕碰导致插脚变形。壳体侧面预留的小型三角标识位是参数丝印区域，用于标注输入输出电压、电流参数以及安全认证标识，插脚采用标准欧规双圆柱插脚规格，铜质插脚表面做了镀镍处理，抗氧化能力强，长期插拔使用也不会出现接触不良的问题，内部电路仓预留了足够的散热间隙，长时间带载工作时热量可以通过壳体均匀散出，不会出现局部过热的安全隐患。整体结构设计兼顾了使用安全性、装配便捷性与日常使用的握持手感，适配民用场景下高频次插拔的使用需求，结构强度满足日常跌落、插拔的耐用性要求。
