L型立式双孔安装定位支撑基座结构

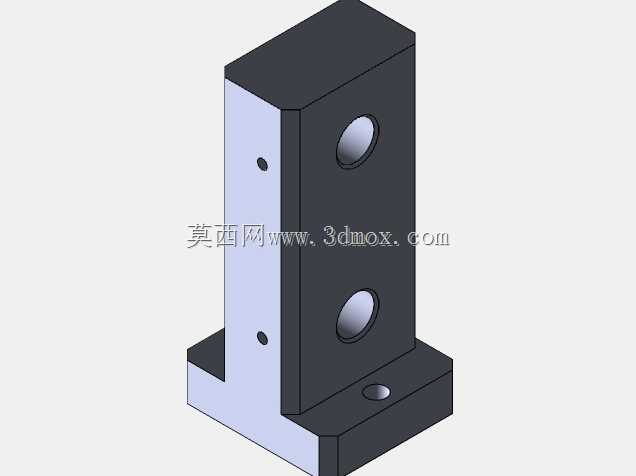

该款L型立式支撑基座是工业装配场景中应用极为广泛的基础连接构件，主要承担垂直方向与水平方向的跨面定位、载荷承载以及部件衔接功能，常见于自动化生产线工位架体搭建、专用设备内部功能模组固定、检测工装的基准定位、小型实验台架的组件安装等场景，能够为相邻功能部件提供稳定的安装基准，抵消设备运行过程中产生的侧向偏移与振动载荷，保障装配结构的整体刚性与位置精度。从功能特性来看，基座采用一体化L型弯折结构设计，垂直立板与水平底板为整料加工成型，不存在拼接缝隙带来的结构强度短板，垂直立板上开设两个同轴圆形沉头安装孔，可适配对应规格的内六角螺栓完成正面部件的锁紧固定，沉孔设计能够让螺栓头完全没入立板平面，避免螺栓突出造成的装配干涉，同时保证被固定部件的安装面与立板完全贴合；立板侧面开设两个小型定位销孔，可在装配时先打入定位销完成部件的初定位，再锁紧安装螺栓，大幅提升装配效率与重复定位精度；水平底板上开设单个沉头固定孔，可通过螺栓将整个基座锁紧在设备台面、型材架体或者安装基板上，底板与立板的垂直交接处做了微小的避让倒角，能够避免加工毛刺或者安装面杂质导致的基座贴合不严问题，保证安装后的垂直度公差控制在合理范围内。在设计思路上，这款基座优先考量了安装场景的通用性，整体采用方正的块式结构，没有多余的异形曲面，既降低了加工过程中的铣削难度，也能在密集排布安装时减少空间占用，立板与底板的厚度经过载荷校核，能够满足常规中小型功能部件的承重需求，不会在长期载荷下出现形变弯折；所有安装孔的孔位公差按照中等精度装配要求设计，既不会因为公差过松导致定位偏差，也不会因为公差过严提升不必要的加工成本，适配绝大多数工业场景的装配精度要求。从安装边界来看，基座整体为规则长方体组合结构，水平底板的长宽尺寸略大于垂直立板的厚度，保证安装后底板有足够的接触面积分散压力，垂直立板的高度根据常规安装部件的固定需求设定，两个主安装孔沿立板竖直方向等距排布，孔间距适配多数标准光电传感器、小型导向件、连接支架的安装孔距，安装时仅需要在固定基板上对应位置加工一个螺纹孔，在待固定部件上加工两个对应安装孔即可完成装配，不需要额外定制转接件，能够大幅缩短设备组装与改造的周期，降低非标设计的物料成本。
