立式台钻工业钻孔加工设备结构设计

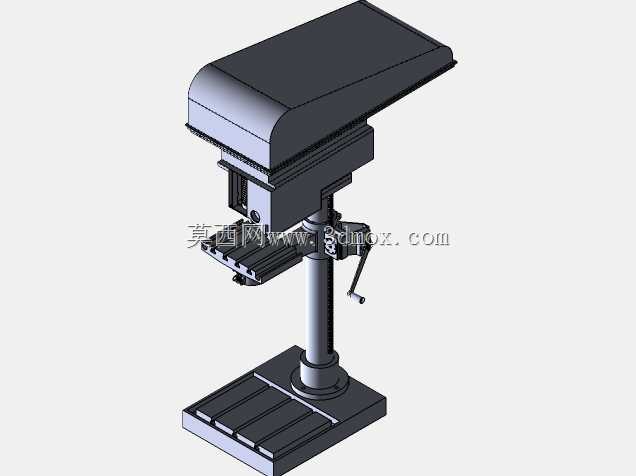

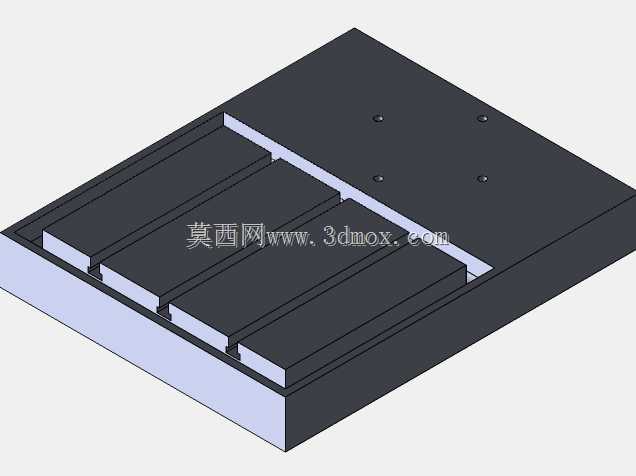

这款立式台钻是面向小型机械加工、五金维修、教学实训场景打造的孔加工设备，主要承担金属、非金属工件的钻孔、扩孔、铰孔、攻丝等常规钻削作业，在五金加工门店、职业院校实训车间、小型机修站点、产品打样工作室中应用十分广泛，能够适配不同规格的麻花钻、扩孔钻、丝锥等切削刀具，完成小尺寸孔径的精密加工需求，是小型加工场景中普及率极高的通用加工设备。从功能设计来看，设备采用立柱式悬臂布局，底部为厚重的铸铁方形底座，既承担整机的承重支撑作用，也可通过T型槽配合压块固定异形工件，底座表面设计有平行排布的T型安装槽，能够适配不同尺寸的工装夹具安装需求，安装时只需将底座平稳固定在工作台面即可，无需额外做复杂的地基处理，设备整体占地边界紧凑，适合空间有限的小型加工区域摆放。中部的圆柱形立柱采用高刚性铸铁材质，表面经过精磨处理，能够为机头的上下升降提供精准的导向支撑，机头部分通过锁紧机构与立柱连接，可根据工件的高度调整机头的安装位置，调整完成后通过侧边的锁紧手柄即可完成固定，保证加工时机头不会出现偏移晃动。机头内部集成了主轴传动系统、进给操作机构与动力单元，顶部的电机罩采用流线型钣金设计，既能够防护内部的电机与传动带结构，避免加工过程中的切屑、灰尘进入传动部件，也能优化设备的外观整体性。主轴进给采用手动操作的三手柄结构，操作人员可通过转动进给手柄控制主轴的上下进给行程，操作手感顺畅，进给行程的控制精度能够满足常规小孔加工的需求，主轴旁设计有深度标尺，可直观设定钻孔的深度尺寸，方便批量加工时保证孔深的一致性。工作台部分采用可升降、可旋转的设计，能够根据加工需求调整工作台的角度与高度，工作台表面同样设计有T型槽，可配合平口钳、角度工装等夹具固定工件，对于小型工件的加工十分友好。设计过程中充分考虑了设备的操作便捷性与刚性平衡，整体结构没有冗余的复杂部件，日常维护十分简便，传动带的松紧调整、主轴的润滑保养都可通过简单的操作完成，设备的操作高度符合人体工程学设计，操作人员站立作业时无需过度弯腰或抬臂，长时间作业也不易产生疲劳。整机的重心集中在底部底座区域，即使进行大进给量的钻削作业，设备也能保持足够的稳定性，不会出现明显的振动，能够有效保障钻孔的加工精度，延长刀具的使用寿命。
