机床用锥柄式铣头连接转接构件

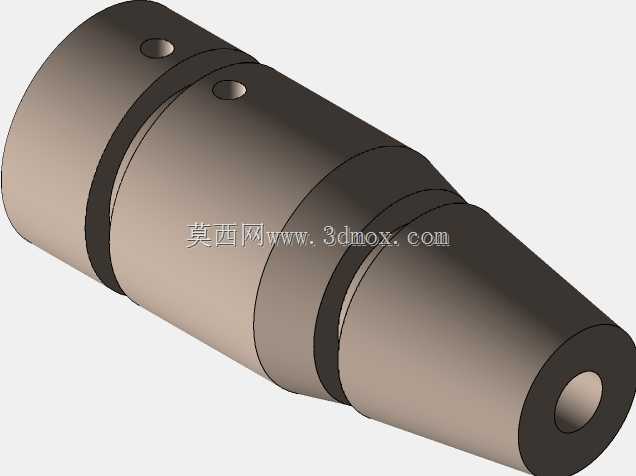

该构件是金属切削机床铣削加工场景中，用于实现铣削动力头与主轴、刀具之间刚性连接的核心转接部件，主要应用于立式铣床、卧式铣床、数控加工中心等设备的刀具装夹环节，解决不同规格铣头与机床主轴接口不匹配的装夹难题，保障铣削加工过程中扭矩的稳定传递，避免加工过程中出现刀具松动、振刀、偏摆等影响加工精度的问题。在实际生产场景中，这类转接接头常被用于模具钢加工、五金零件铣削、结构件型腔开粗等工序，适配硬质合金铣刀、面铣刀、立铣刀等多种铣削刀具的装夹需求，能够在大切深、高进给的粗加工工况下保持足够的连接刚性，也能在精加工工序中保障刀具的回转精度，满足不同加工场景的装夹要求。从功能特性来看，该接头采用阶梯式柱锥结合的外形结构，前端为标准锥度的内孔接口，能够与铣头的锥柄实现锥面过盈配合，保证同轴度精度，柱身设置的两个径向锁紧孔，可通过锁紧螺钉实现对接入部件的径向顶紧，防止加工过程中刀具受切削力作用出现轴向窜动或周向转动，后端的圆柱接口可适配机床主轴的装夹孔径，实现与机床端的稳定连接。设计过程中，工程师重点考量了连接刚性与回转精度的平衡，锥面配合的锥度选取经过切削受力验算，既保证足够的接触面积传递扭矩，又能实现快速拆装更换，阶梯轴段的直径差经过受力仿真优化，在满足结构强度的前提下尽可能降低接头自身重量，减少主轴的动平衡负载，外圆表面的环形槽设计可适配主轴端的密封结构，避免切削液、金属切屑进入连接配合面造成磨损。从安装边界来看，该接头整体为回转体结构，最大外圆直径适配常规铣床主轴的装夹孔径范围，整体长度控制在合理区间，安装后不会超出机床主轴的行程安全边界，径向锁紧孔的位置经过布局优化，操作人员在机床上完成装夹后，可直接通过六角扳手完成锁紧操作，无需额外拆卸周边部件，拆装便捷性能够满足车间快速换刀的生产需求，接头的内孔孔径与前端锥度匹配常用规格的铣头柄部，无需额外加工即可直接投入使用。
