壁挂式电源控制操作箱结构设计

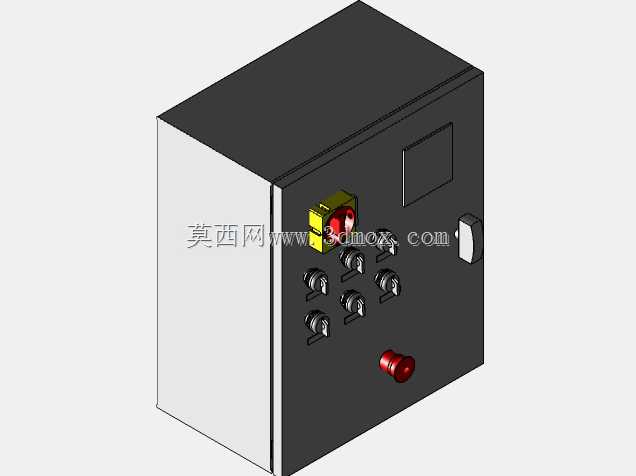

这款壁挂式电源控制操作箱，主要面向工业车间供配电回路、小型单机设备供电管控、生产线局部电源分控等场景使用，是现场操作人员完成电源通断操作、运行状态切换、紧急工况断电的核心交互载体，能够在复杂的工业现场环境下，为操作人员提供清晰、安全的电源管控操作界面，同时为内部电气元件提供可靠的防护外壳。从实际用途来看，该控制箱承担着前端供电回路与后端用电负载之间的衔接管控作用，日常生产中操作人员可通过面板上的不同操作元件，完成主电源合闸分闸、多回路供电切换、设备运行模式选择等常规操作，当现场出现设备异常、人员操作风险等紧急情况时，可直接触发面板上的红色急停按钮，快速切断后端负载供电，避免故障范围扩大，保障生产作业与人员操作安全。在功能特性设计上，箱体采用封闭式钣金外壳结构，正面面板集中排布所有操作元件，左上角设置带防护座的红色主令开关，下方分三排排布共七个旋钮式操作元件，分别对应不同的回路通断、功能切换控制需求，面板下部居中设置凸起式红色急停按钮，符合工业操作的人机交互习惯，操作人员无需打开箱门即可完成全部常规操作，既提升了操作效率，也避免了频繁开启箱门带来的防尘、防触电隐患；箱体右侧设置嵌入式门锁，仅运维人员可开启箱门开展内部元件检修、线路排查工作，面板右上方预留了嵌入式状态显示屏的安装位置，可根据实际使用需求加装电压电流显示、运行状态指示等模块，无需额外对箱体进行开孔改造。从设计思路来看，整体采用方正的立方体钣金结构，加工工艺简单成熟，折弯焊接后做表面喷塑处理，具备良好的防锈、防磕碰性能，能够适配车间多粉尘、轻度油污的使用环境；所有操作元件的排布遵循操作频率与操作优先级逻辑，高频操作的旋钮开关集中布置在面板中部的人手舒适操作区间，急停按钮设置在面板下部易触碰的位置，主令开关与预留显示屏分别布置在面板上下区域，整体排布疏密得当，避免操作时出现误触情况。在外形尺寸与安装边界设计上，箱体采用壁挂式安装结构，背部预留标准挂装孔位，可直接固定在车间墙面、设备侧方立柱等位置，整体进深尺寸控制在合理范围，不会占用过多的现场通道空间，箱体侧边与底部预留标准化的穿线格兰头安装位，方便现场布设进出线缆，所有元件的安装开孔均采用工业标准尺寸，后续更换、升级操作元件时无需重新加工面板，能够有效降低现场安装与后期运维的成本。
