大众三轮摩托车后轮悬挂制动系统设计

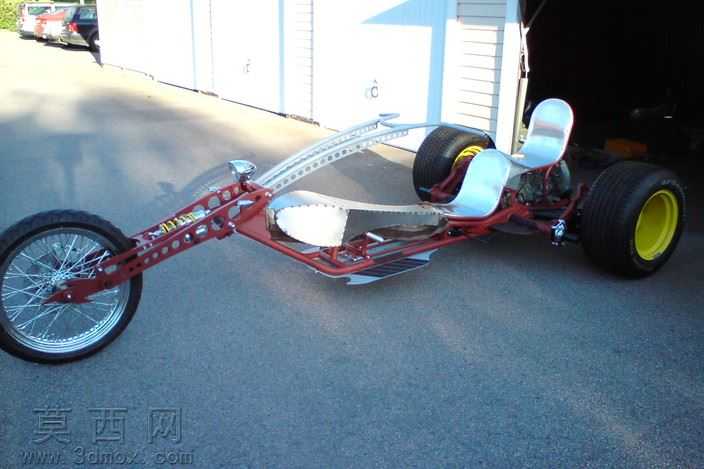

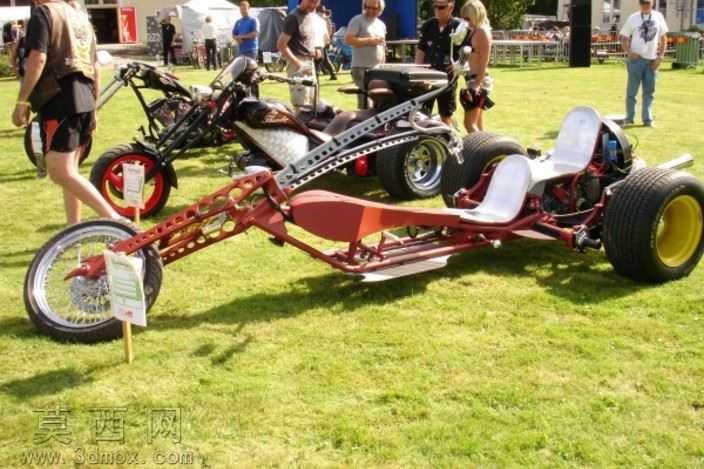

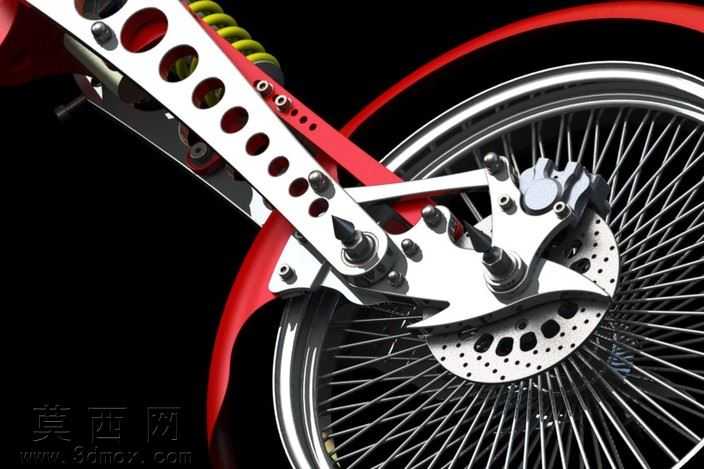

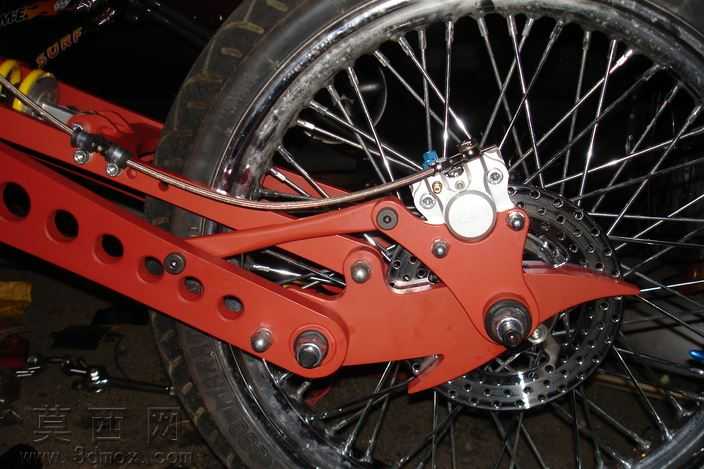

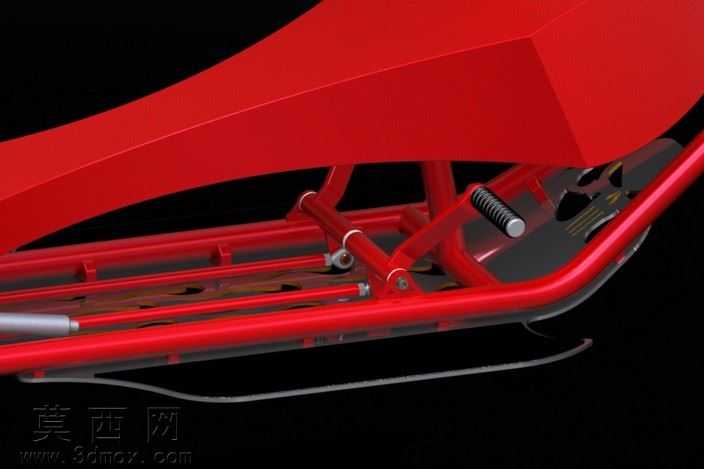

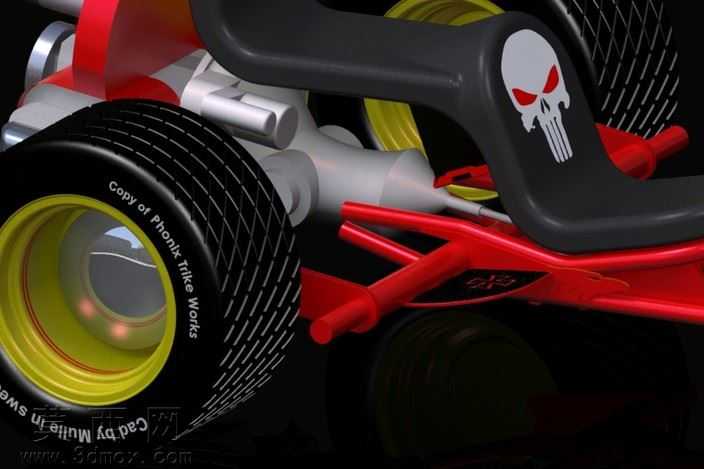

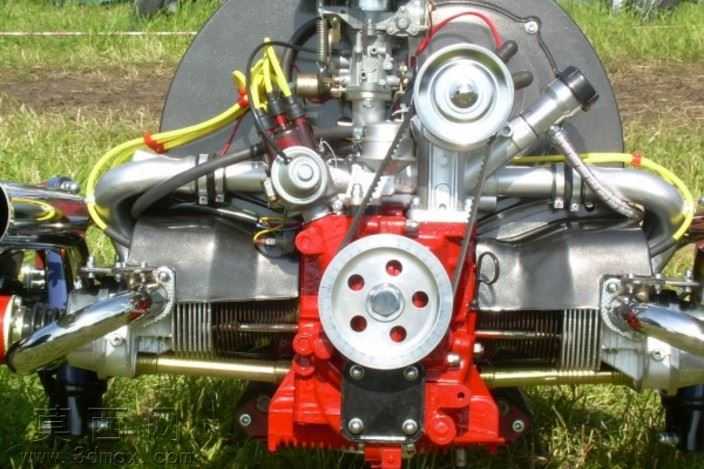

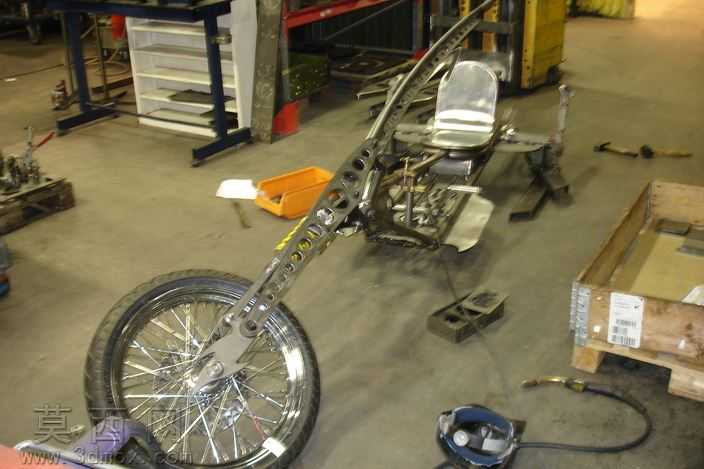

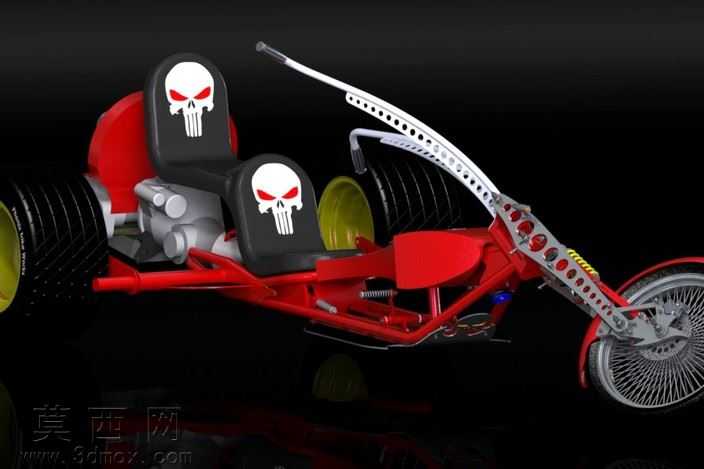

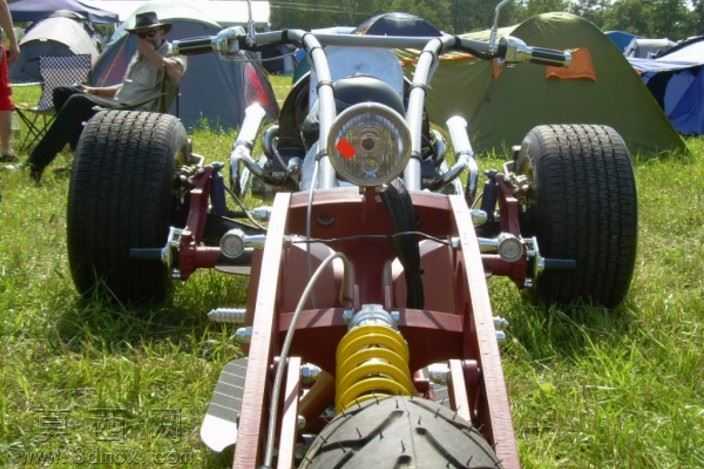

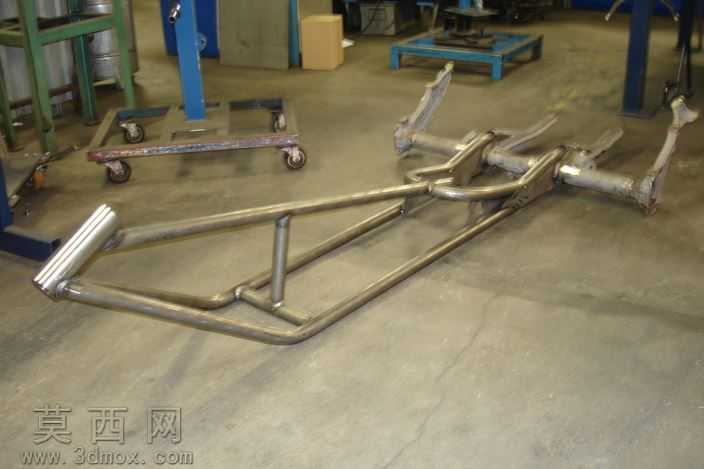

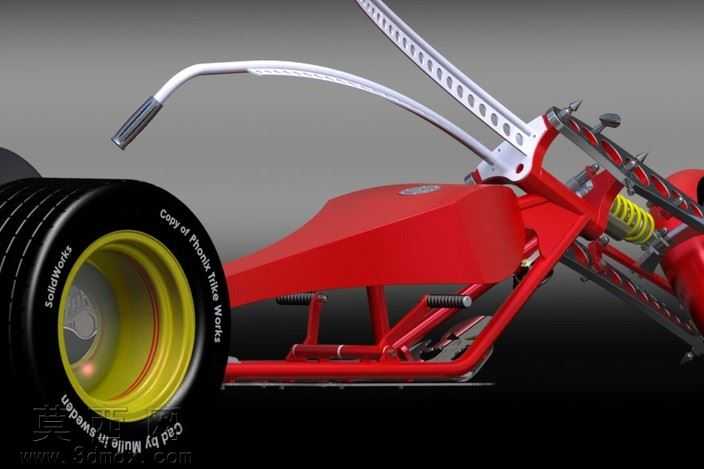

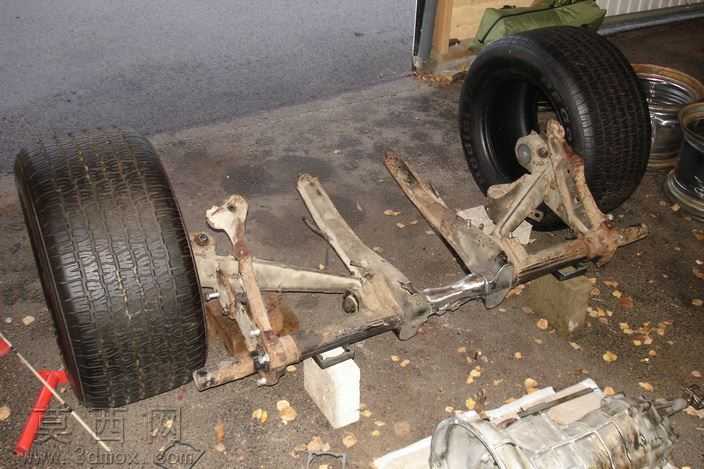

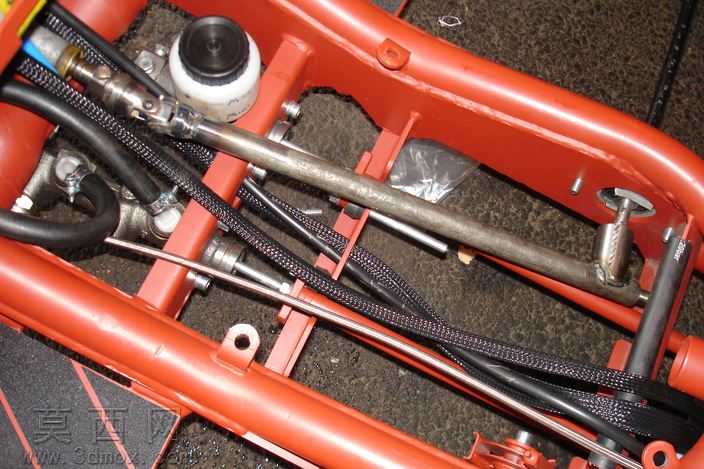

本次设计的三轮车辆后轮悬挂与制动系统三维模型，以复古定制三轮摩托的后轮总成作为核心建模对象，在三维建模过程中严格遵循机械结构的装配逻辑，从基础零件的参数化绘制开始逐步完成整体装配。建模阶段首先对后轮辐条轮辋进行精细化构建，每一根钢丝辐条都按照真实轮组的编织角度、张紧固定结构进行排布，还原钢丝轮的轻量化结构特征与力学承载逻辑，轮辋的卷边结构、轮胎安装槽位都严格匹配民用摩托轮胎的装配尺寸，保证轮组部分的结构合理性。悬挂部分采用了外露式的单摇臂设计，摇臂主体通过连续的镂空减重孔设计，在保证结构强度的前提下降低整体重量，镂空孔的排布经过结构受力校验，沿摇臂的应力传递路径合理分布，避免应力集中问题；摇臂与车架连接的铰接结构、减震器安装位都预留了标准的装配公差，减震弹簧采用螺旋弹簧与阻尼筒分体建模，弹簧的螺距、簧丝直径都参考大排量定制摩托的后减震参数，还原减震系统的缓冲行程结构。制动系统采用大直径钻孔通风刹车盘，刹车盘表面的散热钻孔、通风划线结构都逐一还原，刹车卡钳的活塞结构、来令片安装位、卡钳固定桥码都按照对向多活塞卡钳的真实结构建模，卡钳表面的固定螺栓、放气嘴等细小零件都做了细节还原，保证制动总成的结构完整性。材质渲染阶段针对不同零件做了差异化的材质区分：金属结构件采用抛光镀铬与哑光金属漆结合的材质表现，还原定制摩托亮面镀铬件的镜面反射效果与哑光结构件的金属质感；减震弹簧采用亮黄色的工程塑料与弹簧钢结合的材质，红色的后挡泥板采用高光亮面烤漆材质，刹车盘采用铸铁哑光金属材质，轮胎采用黑色橡胶的哑光颗粒质感，通过材质的明暗、反射度差异突出不同零件的结构层次。整体设计参考了经典定制三轮摩托的后轮结构，在还原真实机械结构的基础上做了定制化的外观优化，所有零件之间的装配关系都符合机械设计的配合要求，可用于三轮车辆的结构展示、改装方案参考以及相关机械结构的教学演示，建模过程历时九个月，从参考图测绘到零件建模、整体装配、材质渲染逐步完成，保证模型的结构精度与视觉表现效果。
