黄铜内螺纹手动截止阀结构设计

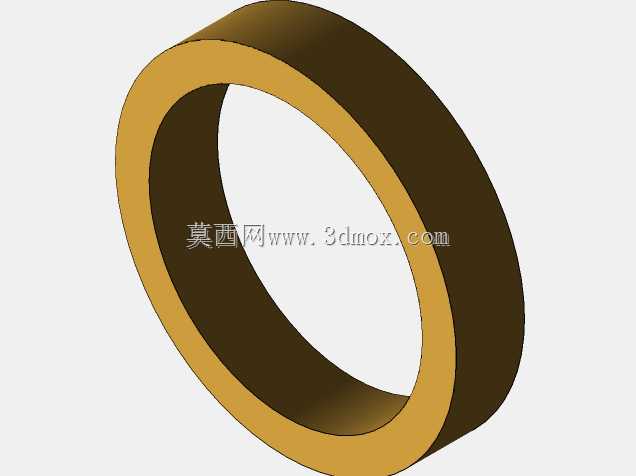

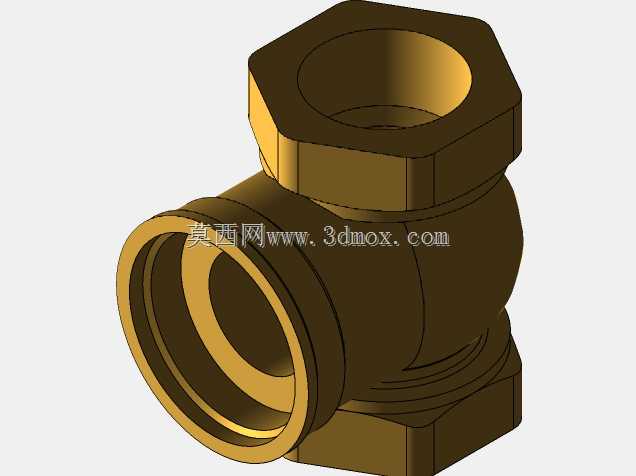

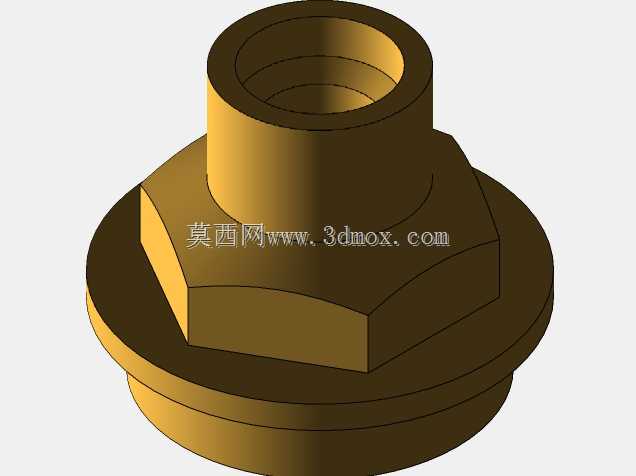

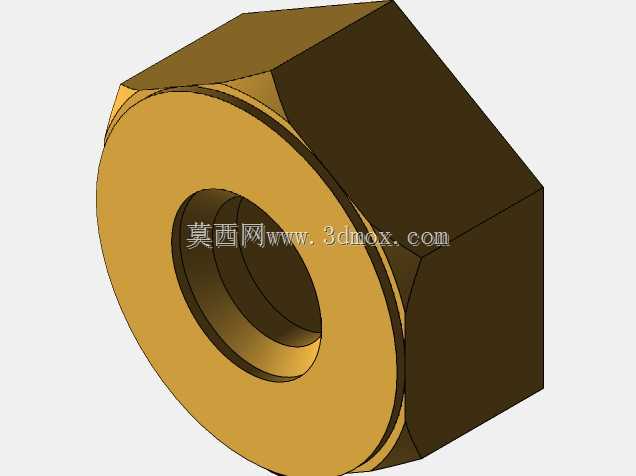

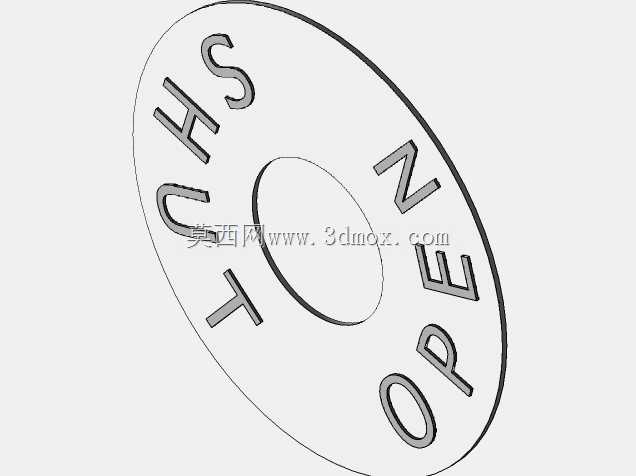

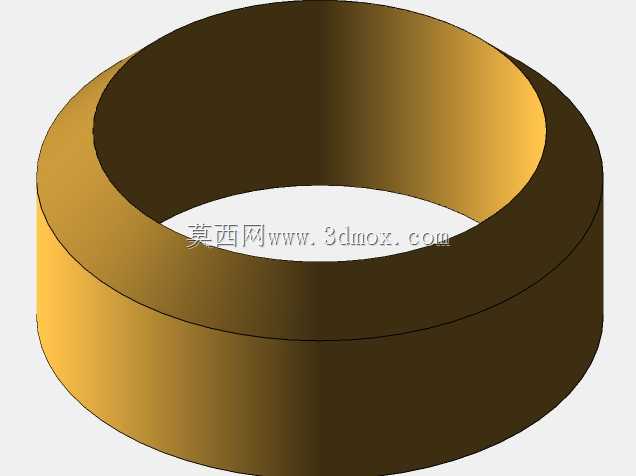

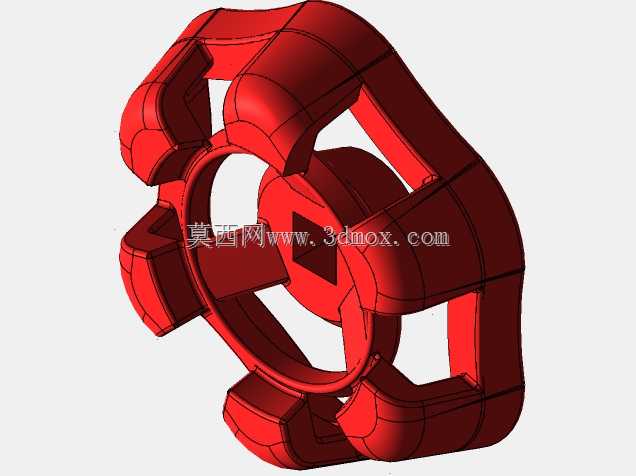

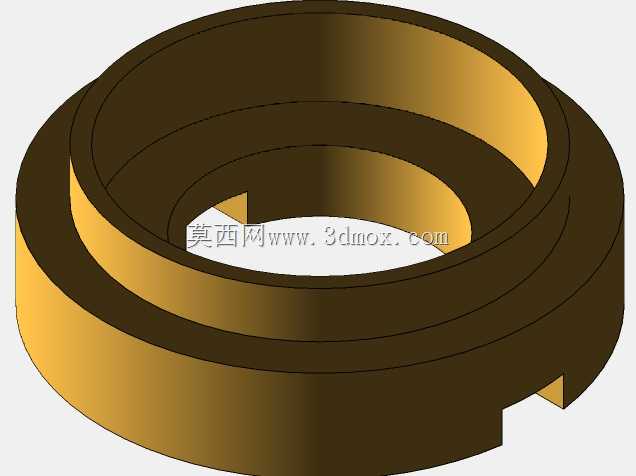

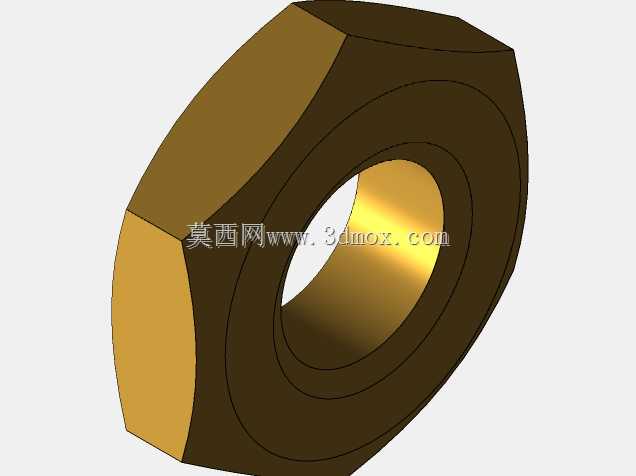

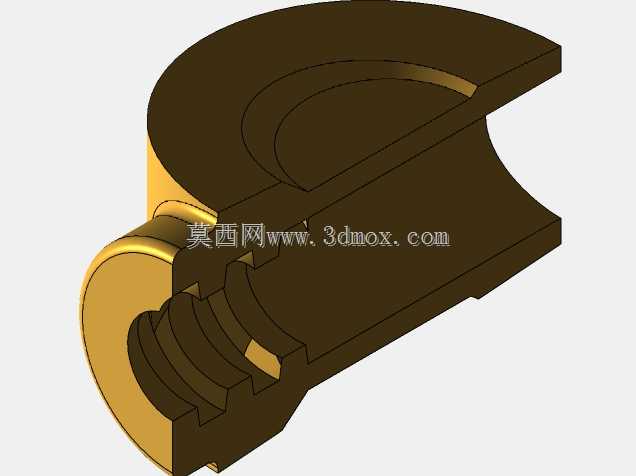

这款手动截止阀主要面向民用给排水、小型暖通管路、低压气动输送等场景设计，是管路系统中承担流体通断控制的核心配件，日常多用于家装供水支路、小型设备冷却回路、低压气体输送管线中，可精准截断或导通管路内的水、低压蒸汽、非腐蚀性气体等介质，避免管路检修、支路切换时出现介质泄漏、串流问题。从功能特性来看，该阀采用手轮驱动的升降式阀瓣结构，依靠阀杆带动密封副沿阀座轴线做直线运动实现通断，相比同通径的球阀，其调节精度更高，可在全开全关区间内实现小范围流量微调，密封面受介质冲蚀磨损更小，长期使用的密封可靠性更稳定，适合需要频繁启闭、对截断密封性要求较高的管路场景。设计过程中优先考虑了民用场景的安装与使用便利性，阀体采用锻造黄铜材质，兼顾抗锈蚀能力与结构强度，进水端与出水端采用内螺纹连接结构，匹配家装领域常用的管路螺纹标准，无需额外焊接或法兰转接，普通管工即可完成安装操作；手轮采用红色防滑包覆结构，增大操作摩擦力，日常启闭无需额外工具即可徒手操作，手轮与阀杆的连接部位设置防松结构，避免长期操作后手轮出现松脱偏移。外形尺寸方面，该阀整体结构紧凑，阀体采用直角式流道设计，进水口与出水口呈90度垂直布局，安装时无需额外预留过长的直线管路空间，适配墙角、设备夹缝等狭窄安装场景；安装边界上，螺纹接口的同轴度公差控制在0.1mm以内，阀杆升降行程预留足够安全余量，全开状态下阀瓣不会突出阀体安装平面，避免与周边管路、墙面发生干涉，手轮的操作半径经过优化，安装后周边预留30mm以上操作空间即可完成启闭动作，不会出现手轮磕碰周边构件的问题。流道设计上采用了缓变截面结构，减少介质流经阀体时的局部阻力，降低管路运行的压损，阀瓣密封面采用软质密封搭配金属硬密封的双重结构，低压工况下依靠软密封实现零泄漏，高压工况下金属密封副承担主要承压作用，兼顾不同压力工况下的使用需求。
