六英寸双腔孔板管路接装计量装置

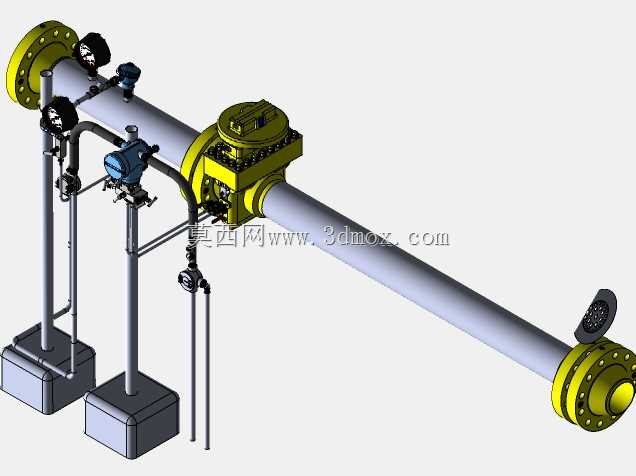

这套六英寸规格的双腔孔板接装计量装置，主要应用于长距离工业流体输送管网、油气集输管线、化工介质输送工艺段、市政供水主干管等场景，承担管路内流体的流量精准计量、压差取源、管路截断调控的核心作用，是工业流体输送系统里保障计量精度、调控管路工况的关键组成部件。整套装置采用一体化集成设计思路，将孔板节流计量单元、主控阀组、压差取压管路、压力检测仪表、支撑固定结构整合为预装完成的总成部件，无需现场零散拼装阀件、仪表与管段，能够大幅缩减现场施工的安装周期，降低现场配装的错装漏装风险，适配新建管线布设与老旧管线计量段改造的不同施工需求。装置主体通径为六英寸，两端采用标准凸面法兰连接结构，法兰螺栓孔位、密封面尺寸完全匹配同压力等级的工业管路法兰标准，安装时可直接与现有管线法兰对位拼接，无需额外加工过渡转接段；整体安装边界充分考虑工业管线的布设空间，配套的方形落地支撑座可直接固定于管线支墩或安装平台，支撑立柱高度可适配常规管线的架设标高，侧向引出的取压管路、仪表排布均避开法兰拆装的操作空间，后期检修拆卸法兰时无需提前拆除周边仪表附件。功能设计上，双腔孔板结构能够在流体通过时节流形成稳定压差，配套的取压管路将压差信号传导至检测仪表，可精准获取管路内的实时流量数据，同时集成的主控阀组可实现管路的通断调控，无需在计量段前后额外加装截断阀；管路上搭载的多组检测仪表可同步采集管路压力、阀位状态等运行参数，所有仪表的安装位置均预留了足够的读数与检修操作空间，日常巡检时可直接读取运行数据，维护时可单独拆装单台仪表，无需排空整段管线介质。整套结构的受力设计经过优化，长管段的支撑点布置合理，可抵消大口径管路充压后的轴向应力，避免孔板计量段受管路应力拉扯出现密封泄漏、计量精度偏移的问题，适配水、原油、成品油、低压化工气体等多种常规工业流体的输送计量工况。
