弧形弯管支撑构件结构设计

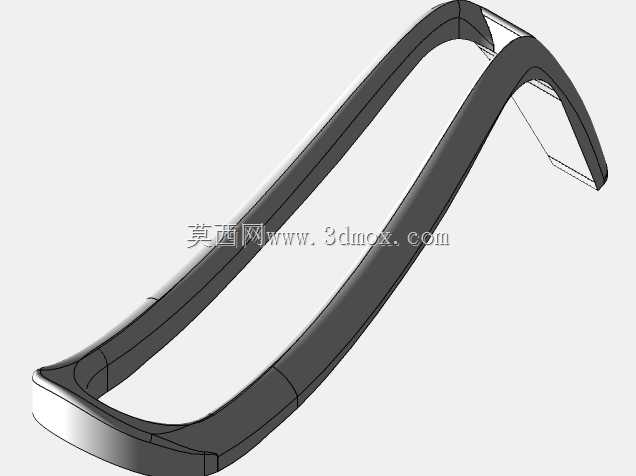

该弧形弯管状支撑构件，主要应用于流体输送管路系统、小型设备管线排布场景中，承担管路走向引导、管件承重支撑、管线位置固定的核心作用，可适配小口径柔性管线、硬质薄壁管路的架空布设需求，常见于小型实验设备管线布局、民用设备内部管路固定、轻型输送管线的转角支撑场景，能够在管路弯折段提供均匀的承托力，避免管路长期悬空出现弯折形变、接口松脱、介质泄漏等问题。从功能特性来看，该构件采用一体化弧形流线型结构，整体无尖锐棱角，支撑面与管路弯折弧度完全匹配，接触面积远大于传统卡扣式管架，能够分散管路自身重量与内部介质流动产生的载荷，减少局部应力集中对管路外壁的磨损，同时双侧围合的结构形式可限制管路的径向位移，无需额外绑定件即可实现管路的稳定限位，安装后不会出现管路窜动、移位的情况，适配圆形截面管路的转角布设需求。在设计思路上，该构件优先遵循管路自然弯折的曲率逻辑，整体弧度参考常规小口径管路的最小转弯半径设定，既保证管路弯折处不会出现过度折弯导致的通径缩小，也能让支撑构件与管路外壁完全贴合，避免出现局部悬空的支撑盲区；构件两端设置平直贴合段，可与安装基面完全贴合，预留的安装接触面可适配粘接、卡扣、螺丝锁付等多种固定方式，无需针对安装场景做额外的结构修改；构件壁厚采用均匀化设计，在保证整体结构强度、满足长期承重需求的前提下，尽可能降低构件自身重量，减少安装基面的载荷负担，同时一体化的结构设计无拼接缝隙，不会出现组装式支架的连接松动问题，长期使用无需频繁维护紧固。从外形尺寸与安装边界来看，该构件整体呈长弧形结构，两端平直安装段的间距适配常规小口径管路的转角布设间距，整体宽度与所支撑管路的外径匹配，安装时仅需在两端平直段对应的基面位置预留固定点位即可，无需占用过大的安装空间，可适配狭小设备内部的管路布局场景，构件整体高度较低，不会与周边其他零部件产生安装干涉，能够在紧凑的排布空间内完成管路的支撑固定，同时弧形外轮廓不会对周边管线、零部件产生剐蹭，适配复杂排布场景下的安装需求。
