车间工位用悬臂起重设备结构设计

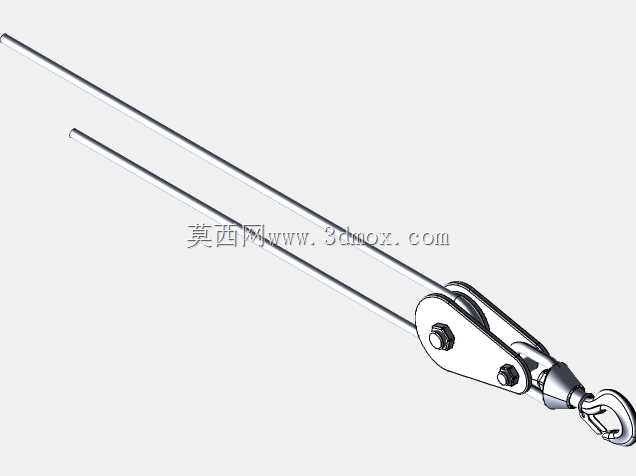

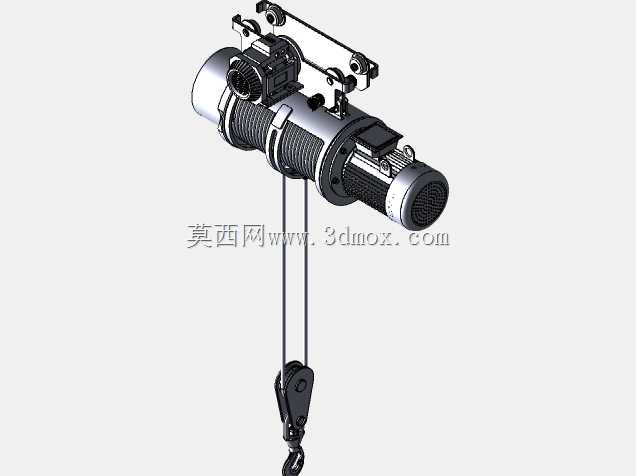

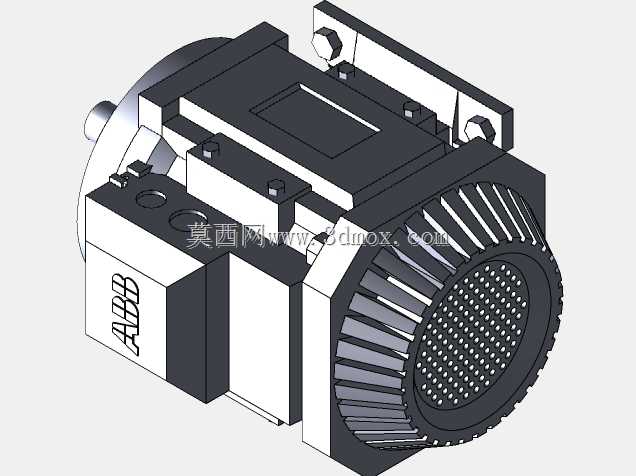

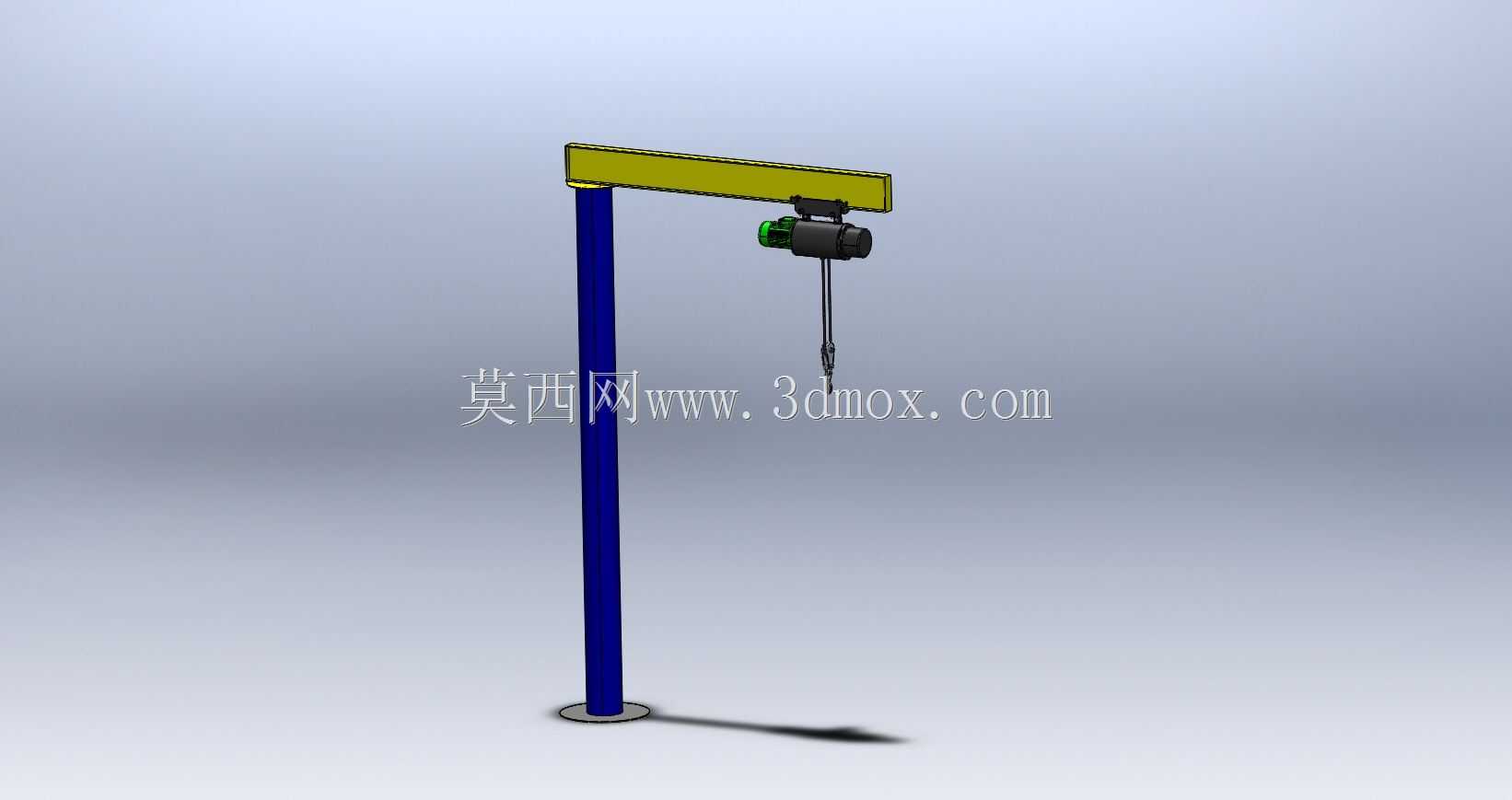

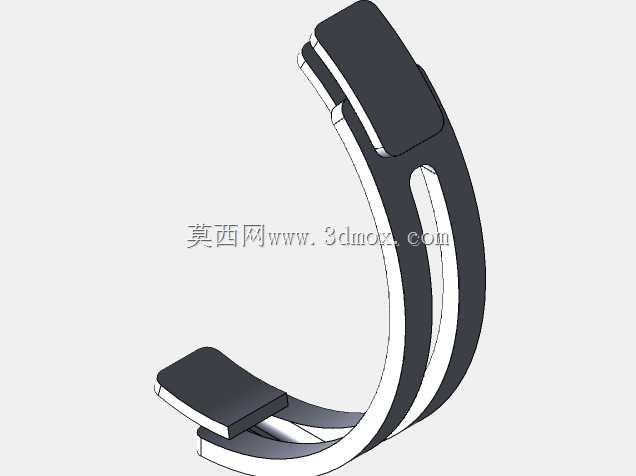

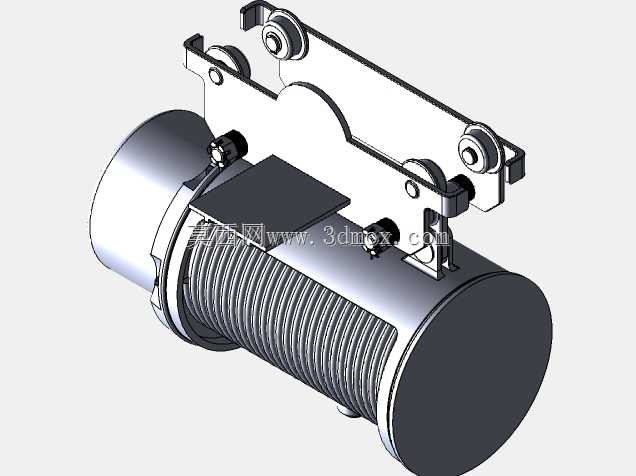

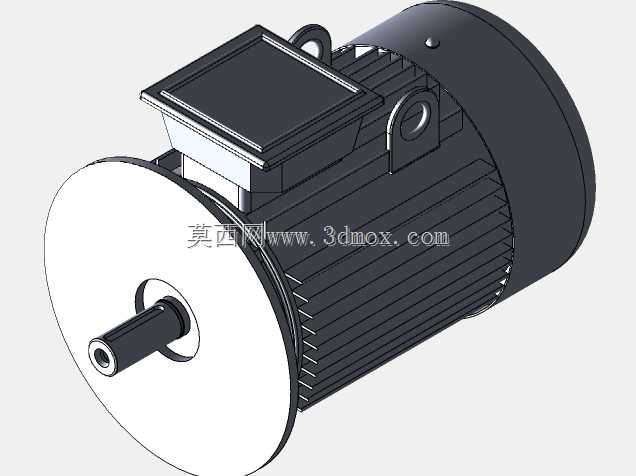

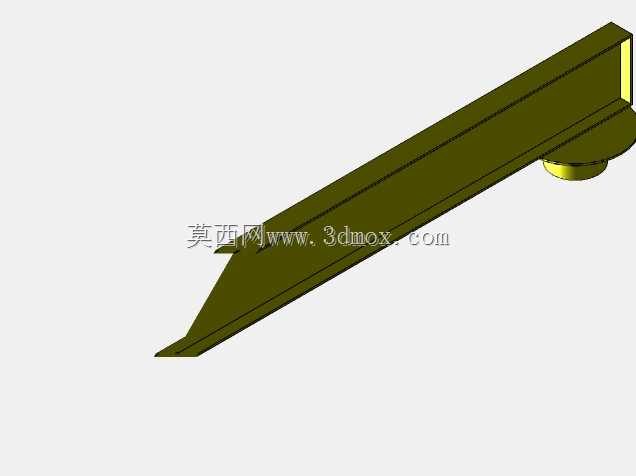

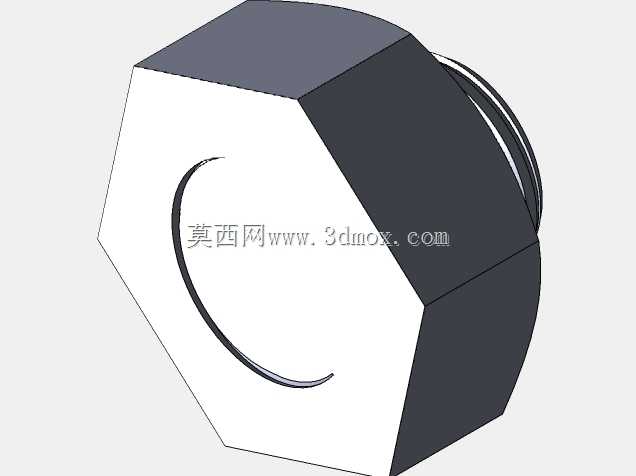

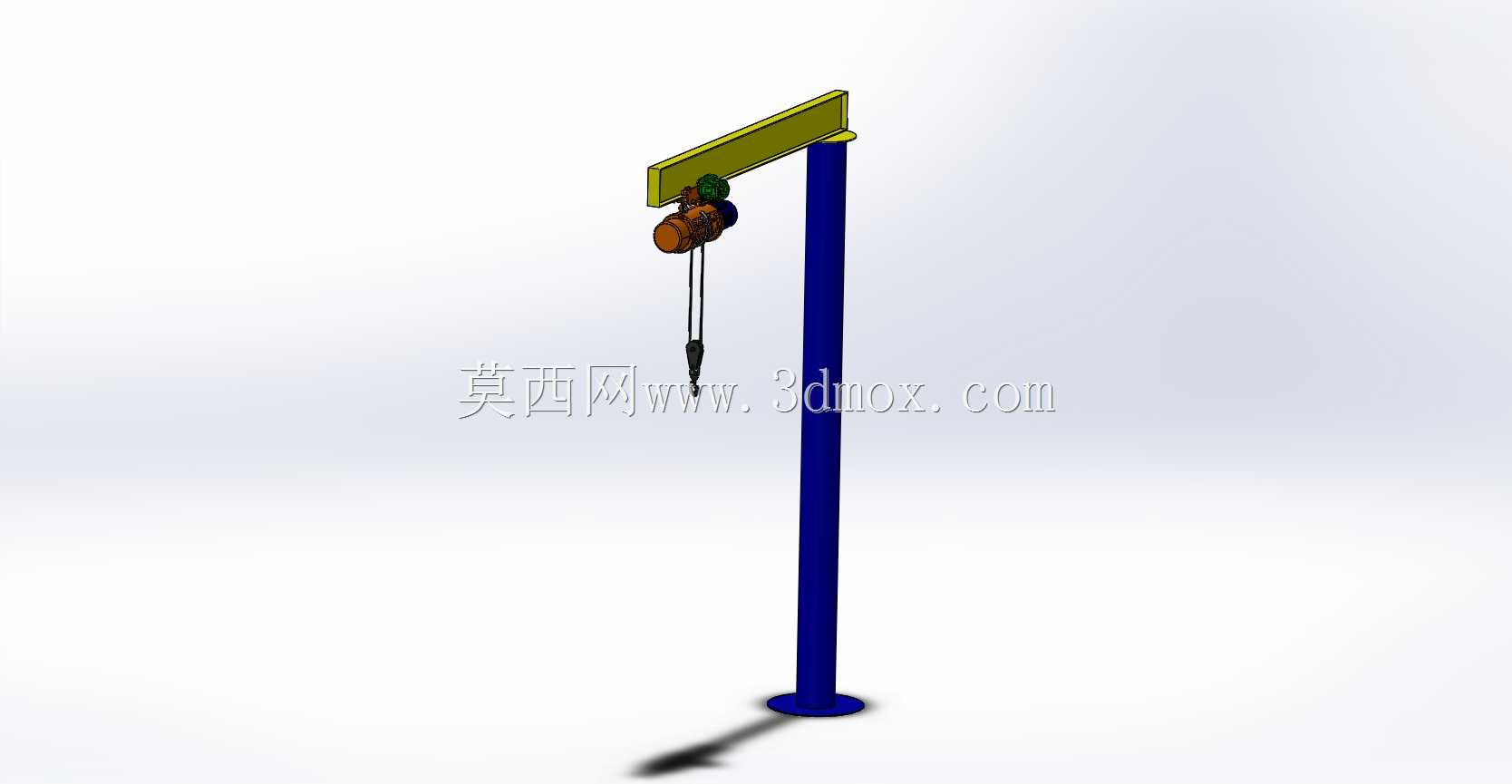

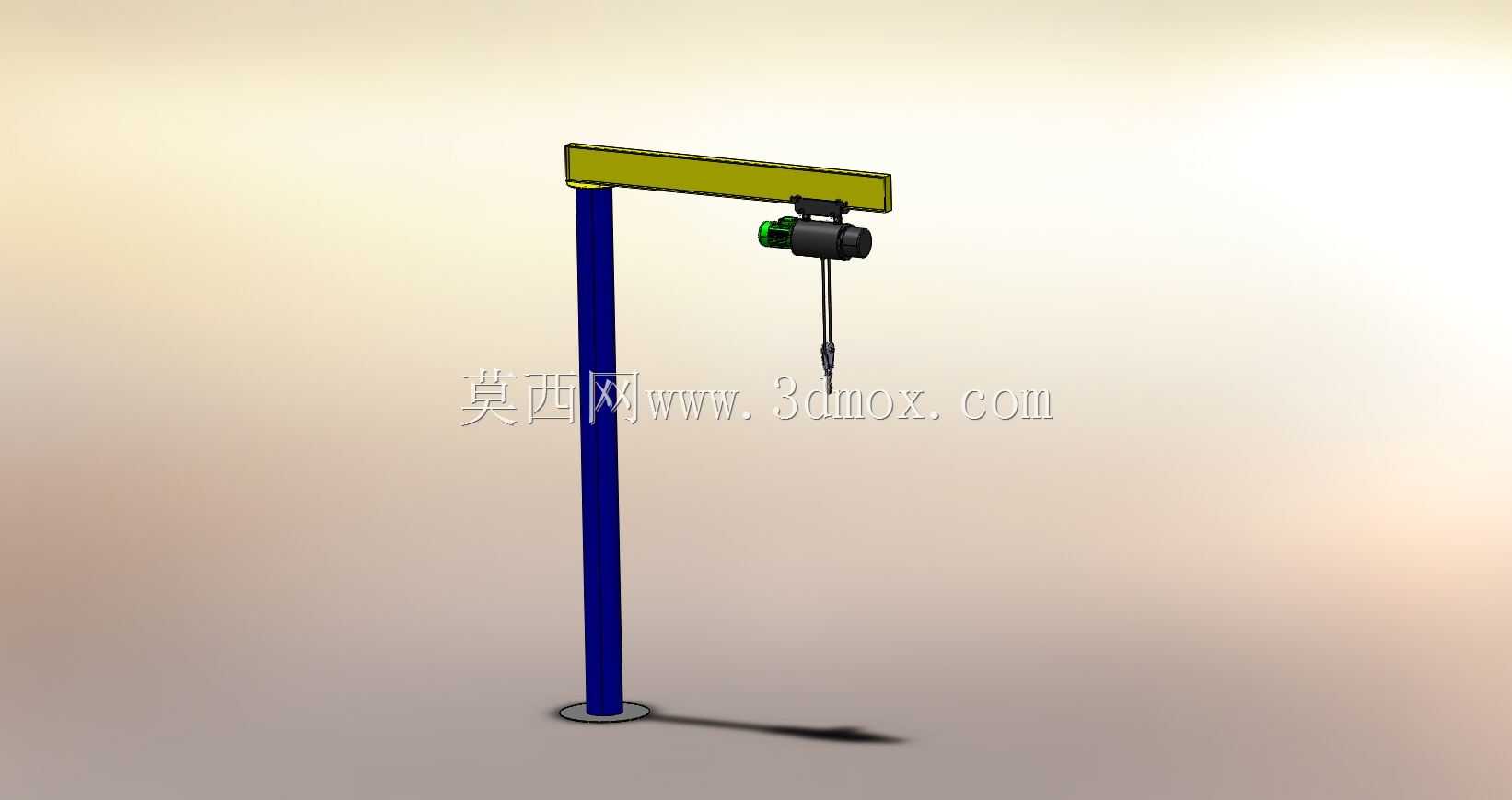

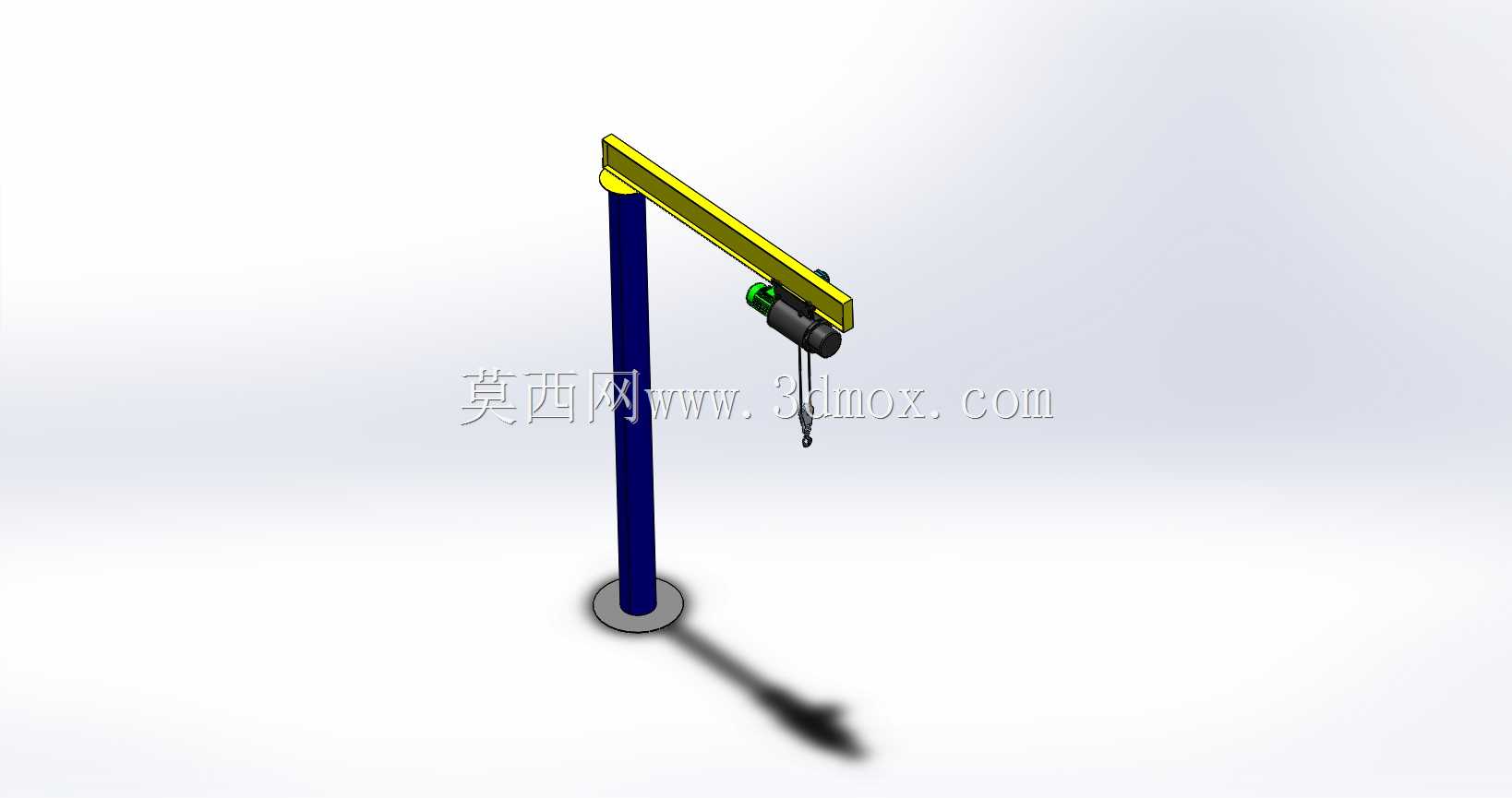

这款悬臂起重设备主要面向中小型生产车间、机加工工位、仓储分拣区域的近距离物料吊运场景设计，能够覆盖固定半径范围内的重物装卸、工件转序、设备维保辅助吊装等作业需求，有效降低一线操作人员的徒手搬运强度，规避重型工件人工挪动过程中的磕碰、砸伤风险，适配离散制造场景下小范围、高频次的重物调运需求，尤其适合单工位周边的重型工件上下机床、工装夹具拆装、零部件周转转运等作业环节。从功能特性来看，该设备采用悬臂绕固定立柱回转的结构形式，悬臂段可搭配电动或手动葫芦作为起升执行机构，水平方向可覆盖立柱周边环形作业区域，起升动作平稳，回转操作阻力小，操作人员可轻松牵引吊重完成指定位置的落点对位，能够适配1吨以内的常规工件吊运需求，作业过程无明显卡顿，吊点位置可沿悬臂长度方向灵活调整，可根据作业点的实际位置调整吊重的水平落点，无需反复挪动被吊工件的初始摆放位置。在设计思路上，该结构优先考虑工位安装的便捷性与使用的可靠性，立柱底部采用地脚螺栓与车间混凝土地面固定，无需复杂的预埋施工，安装周期短，对车间原有地面结构破坏小；悬臂与立柱的连接部位采用回转支承结构，承载能力强，径向与轴向间隙控制合理，长期使用不易出现晃动松旷问题；整体结构做了等强度优化，在保证额定起重量下结构刚度、强度满足安全规范的前提下，尽可能降低设备自身重量，减少材料消耗，同时避免自重过大带来的回转操作阻力提升问题。从安装边界与尺寸适配来看，该设备的立柱高度可根据车间厂房的净空高度做适配调整，悬臂长度可根据工位的实际覆盖半径需求选型，最小安装占用地面面积不足0.5平方米，不会过多占用车间宝贵的生产作业面积；设备运行时的水平回转半径可精准覆盖目标工位的上下料点位，悬臂下沿的净空高度预留足够的吊具安装与工件起升空间，不会与车间内的现有设备、管线、工装架产生干涉，适配大多数常规层高的工业生产车间安装使用，无需对车间原有布局做大规模调整即可快速投用。结构细节上，悬臂的截面采用变截面优化设计，靠近立柱连接端的截面尺寸更大，向悬臂末端逐步平滑过渡，既保证了悬臂承载时的挠度控制在安全允许范围内，避免吊重时悬臂下挠量过大影响对位精度，又尽可能减轻悬臂段的自身重量，降低回转支承部位的承载负荷；起升机构的行走轮沿悬臂下翼缘运行，行走顺畅无卡滞，配套的止挡结构设置在悬臂两端，可避免行走机构超行程脱轨，保障作业过程的安全性。
