多层无笼三滚动体圆锥滚子推力轴承结构

该推力轴承结构主要面向重载轴向承载的工业传动场景，常见于大型立式电机主轴、重型起重设备回转支撑、盾构机主推进系统、大型水轮发电机组推力端等需要承受单向大轴向载荷的设备部位，可在高载荷、低转速的工况下稳定传递轴向力，避免轴系发生轴向窜动，保障核心旋转部件的运行精度与结构稳定性。

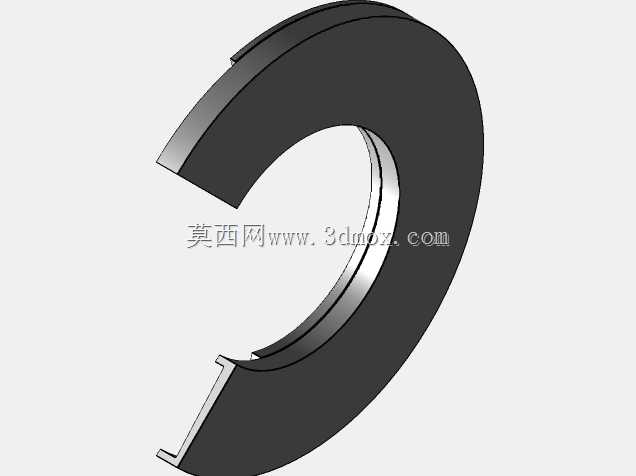

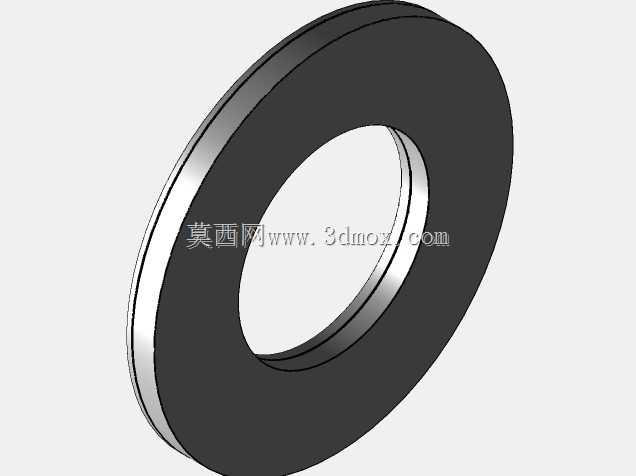

这款轴承采用无保持架的多层滚动体设计思路，打破传统单层圆锥滚子推力轴承的载荷上限瓶颈，整体为环形盘式结构，安装时需贴合设备的轴向止推端面，内圈与旋转轴过盈配合，外圈与设备基座固定连接，安装边界需预留与轴承外径、内径匹配的环形安装空间，轴向安装尺寸需匹配多层滚动体堆叠后的总厚度，确保装配后滚动体与滚道完全贴合无间隙。

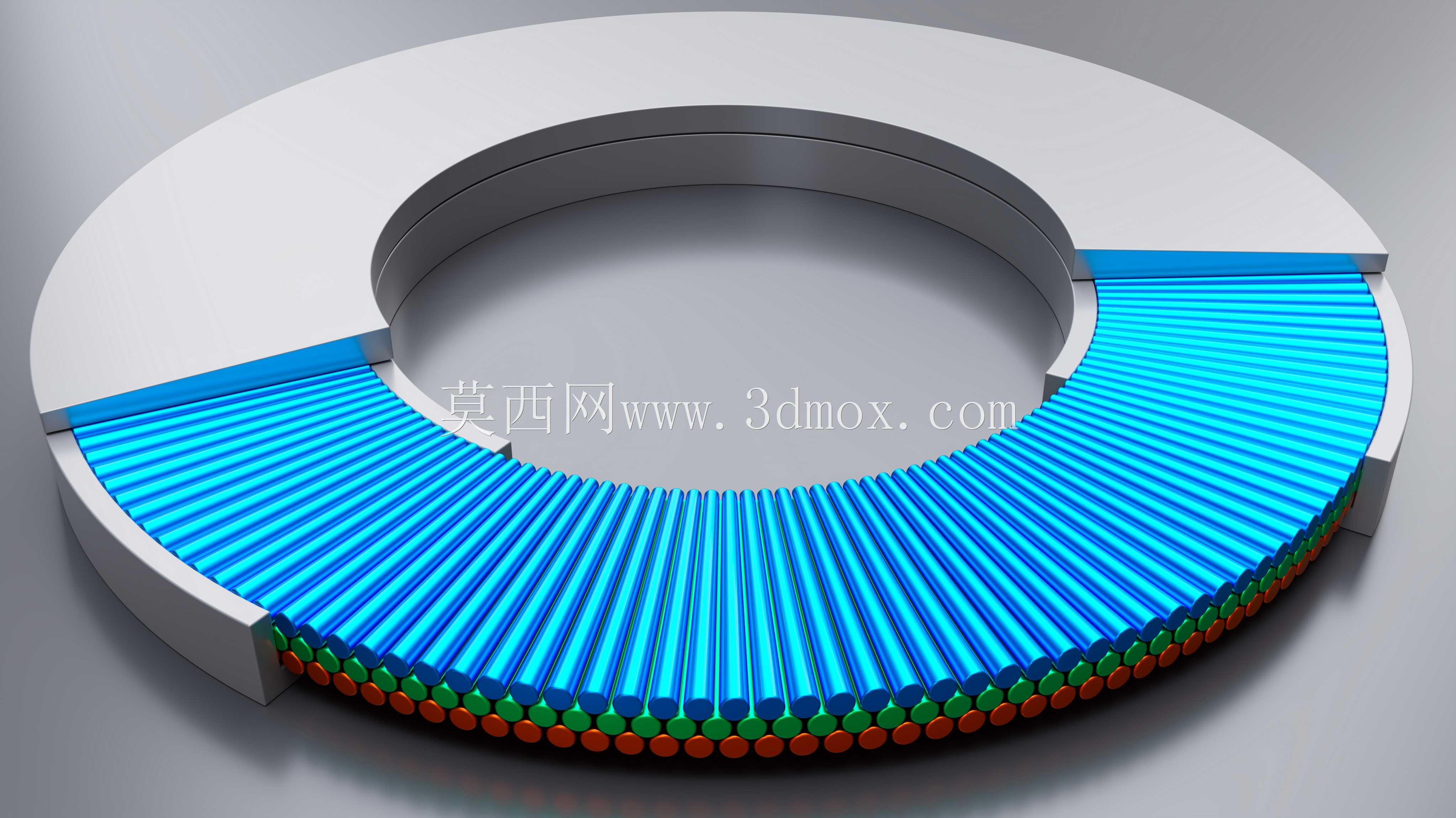

功能特性上，轴承设置三层滚动体结构，中间层圆锥滚子的轴线垂直于轴承中心轴线，滚子与轴承壳体内槽的接触轮廓为侧面倾斜的微锥形梯形，其接触轨迹为与轴承中心同轴的圆弧，可将轴向载荷均匀分散到三层滚动体上，相比同尺寸单层滚子推力轴承，承载能力提升40%以上。同时无保持架的设计消除了保持架与滚动体之间的滑动摩擦损耗，也避免了保持架在重载冲击下发生断裂失效的风险，可适配冲击载荷频繁的恶劣工况。

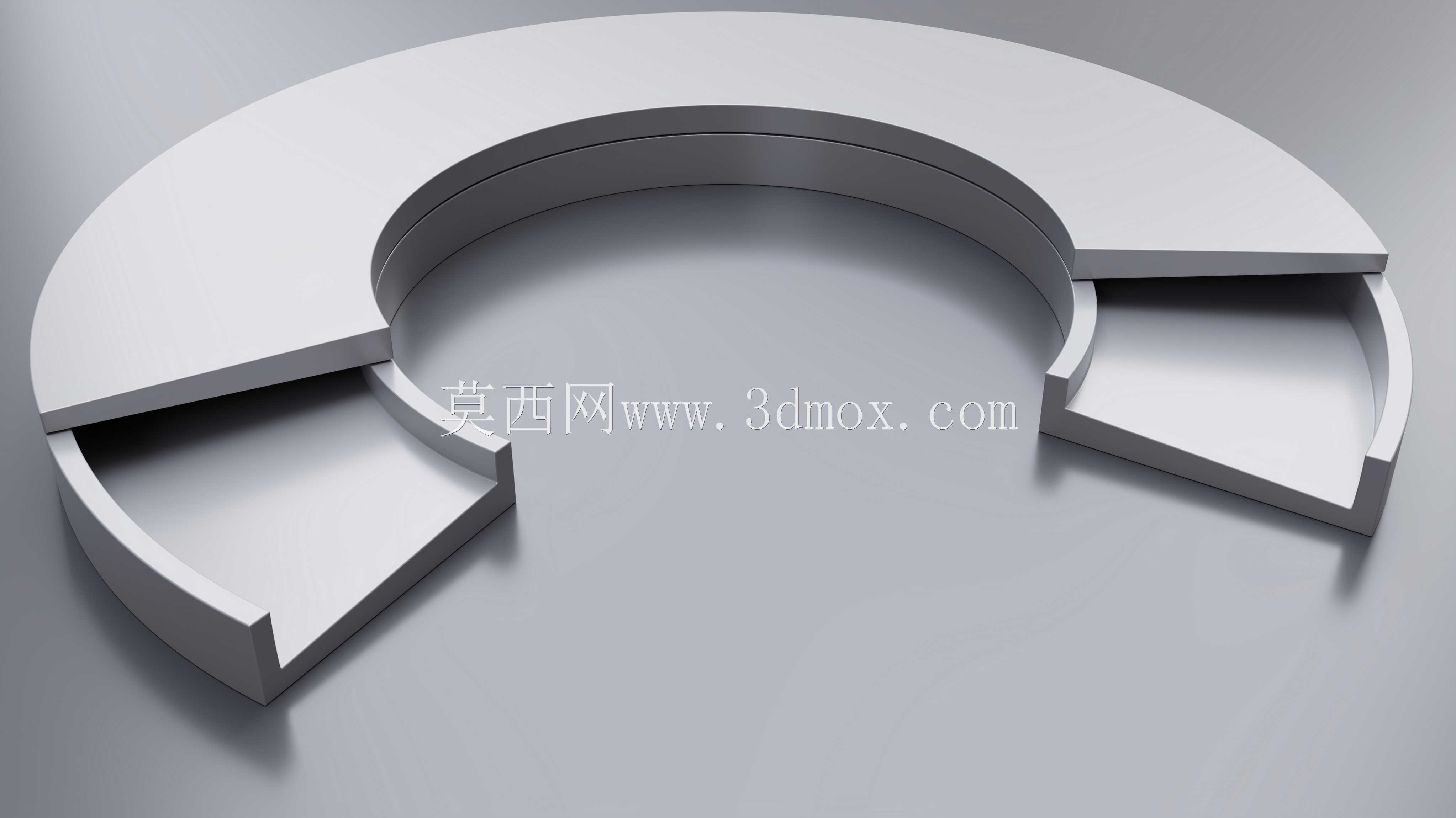

设计过程中针对传统单层无保持架推力轴承的载荷不均问题做了优化，通过三层滚动体的梯度排布，抵消了因制造公差导致的滚子尺寸、半径微小差异带来的载荷偏载问题，避免局部滚子过载出现点蚀、碎裂的情况；相邻滚子之间的滑动接触摩擦也通过多层滚动体的差动滑动设计得到缓解，降低了运行过程中的温升与磨损速率，延长轴承的整体使用寿命。滚道面采用与滚子锥度完全匹配的斜面设计，确保每一层滚子都能与上下滚道充分线接触，载荷传递路径更顺畅，不会出现应力集中的问题。
