遥控车直流电机驱动H桥电路模块

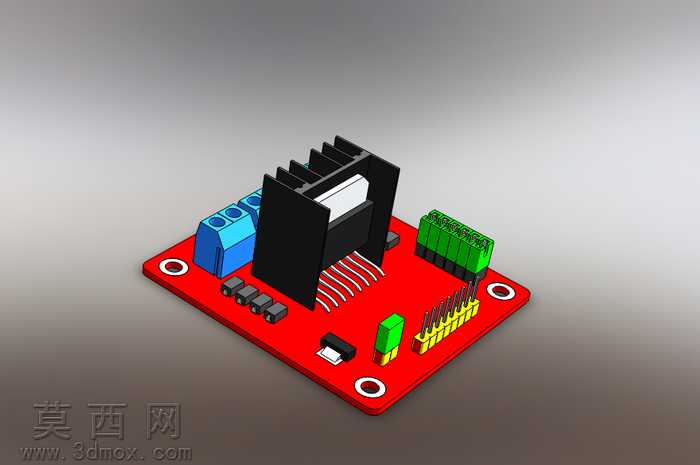

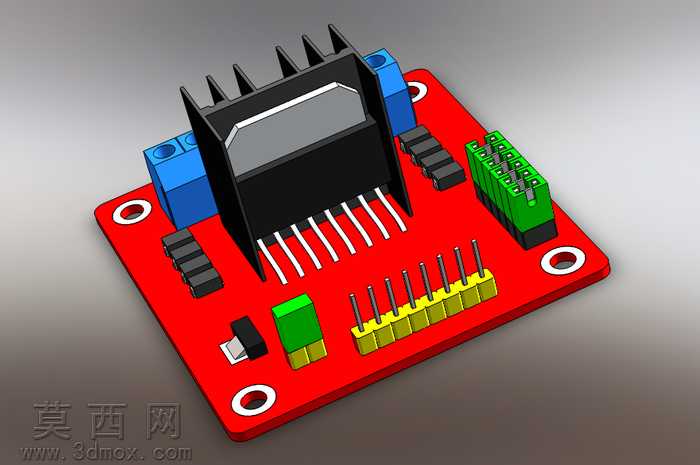

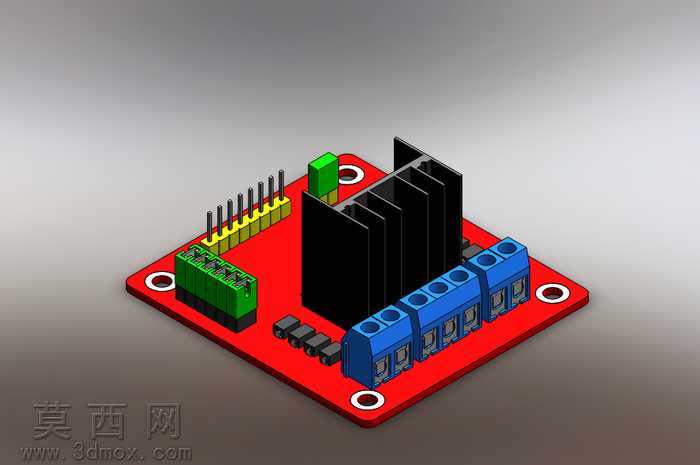

本作品为遥控电动车辆配套的直流电机驱动H桥电路模块三维模型，建模过程依托三维设计软件完成，整体还原了实物模块的完整结构与外观细节。建模阶段首先依据实物模块的实际尺寸搭建PCB基板的基础轮廓，基板采用红色阻焊层对应的哑光红色塑料材质，边缘做圆角过渡处理，四个角预留了用于安装固定的金属化安装孔，孔位内嵌银色金属衬套材质，还原真实电路板的安装结构。基板上的元器件布局完全参照实物排布：一侧设置黄色排针接口，采用亮黄色硬质塑料搭配金属插针材质，插针做金属光泽质感处理，还原接插件的导电属性；相邻位置设置绿色接线端子组，端子外壳为深绿色工程塑料材质，内部压线结构做细节刻画，对应外接电源与信号的接入端口；模块核心位置设置黑色散热片，散热片采用多鳍片立体结构，材质为哑光黑色铝合金，鳍片之间的间隙做均匀排布处理，还原散热结构的空气流通设计，散热片下方对应功率器件的安装位置做贴合处理，还原器件与散热片的装配关系；另一侧设置蓝色大电流接线端子组，端子外壳为亮蓝色工程塑料材质，每个端子的压线螺丝孔位做细节刻画，对应电机输出端的大电流接线需求；基板表面还排布了黑色贴片元件，元件采用哑光黑色塑封材质，位置与实际电路的贴片阻容件对应。渲染阶段采用渐变灰色背景，搭配柔和的顶侧光源，突出模块各部分的材质差异与结构层次，红色基板与黑、绿、蓝、黄各色元器件形成清晰的色彩区分，金属部件的反光质感与塑料部件的哑光质感形成对比，清晰展现模块的装配逻辑。设计思路围绕H桥驱动模块的实际功能展开，完整还原模块的接口布局、散热结构、安装结构，既可以用于遥控车整机装配的结构干涉校验，也可以作为电子类教学演示的可视化模型，帮助理解H桥电路的硬件载体结构，模型各部件的装配关系完全符合实际生产的模块组装逻辑，无结构错位或比例失真问题。
